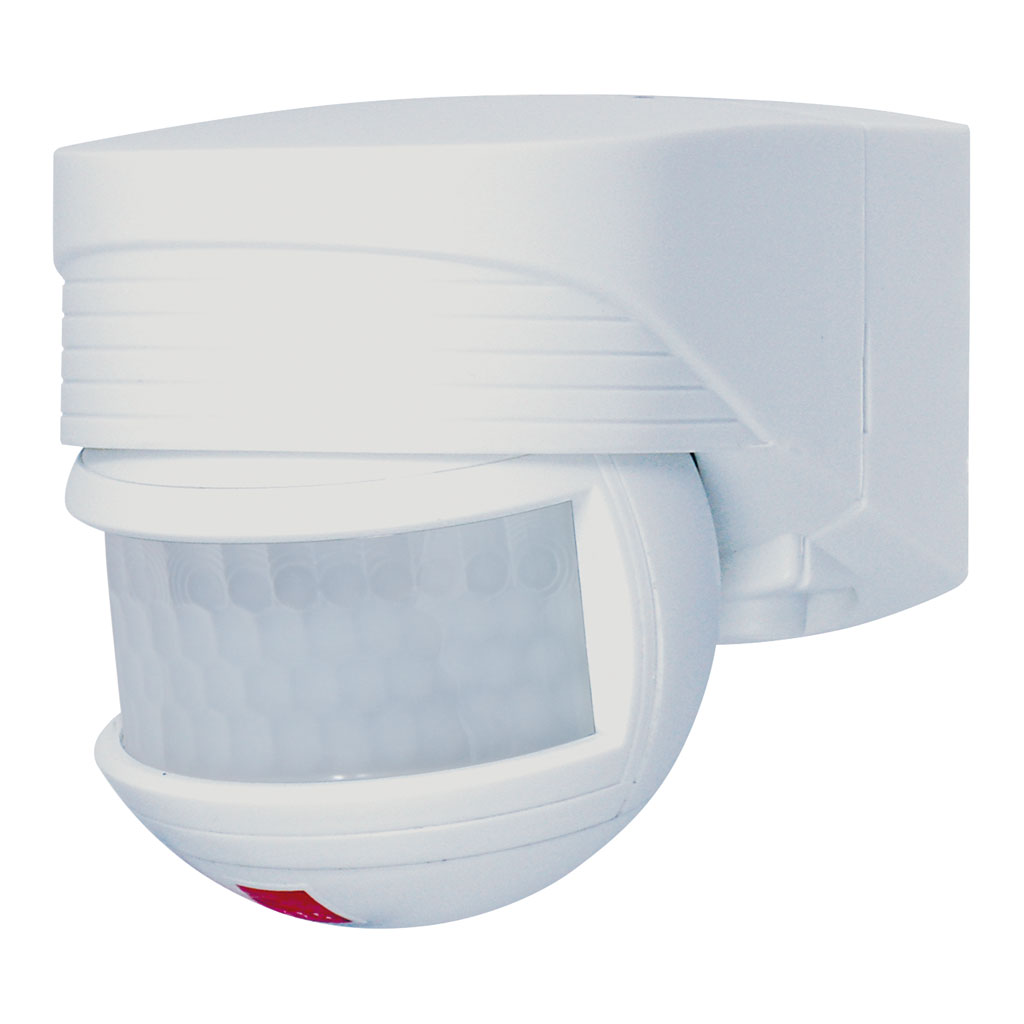

LC 200/W

Bewegungsmelder 10A, weiss

E-Nr.: 535 944 205

99.00 CHF 99.00 CHF 99.0 CHF

99.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Aufputz Nass (NAP) mit 200° Erfassungsbereich
Art-Nr.	E-Nr.	Beschreibung	Farbe
141425	535944305	LC 200/S	schwarz
141424	535944205	LC 200/W	Weiss

Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Nachlaufzeit, Helligkeit und Reichweite stufenlos einstellbar
Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)
Zeitsparende Stecksockel-Montage

lc_200_2_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum 2 [m]	10
Montagehöhe minimum [m]	2.5
Montagekategorie	Aufputz Nass (NAP)
Material und Bauform
Farbcode	RAL 9010
Farbe	Weiss
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Schraubklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (+/- 10 %)
Sensoreigenschaften
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	200
Funktionseigenschaften
Anzahl Kanäle	1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	2 - 1000
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	10 min
max. Schaltleistung	2300 W (cos ϕ=1)
min. Nachlaufzeit	4 s
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	44
Schutzklasse	II

lc_flc_200_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Bewegungs- und helligkeitsabhängige Lichtsteuerung

2) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

Taster muss ca. 0.5 - 2 sec. gedrückt werden. Licht erlöscht danach automatisch nach Ablauf der eingestellten Nachlaufzeit.

4) Parallelbetrieb

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

5) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

6) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

Typ	Beschreibung
Datenblatt	Datenblatt LC 200/W
Bedienungsanleitung	LC 200

Typ: LC 200/W
Beschreibung: Bewegungsmelder 10A, weiss
E-Nr.: 535 944 205
Art-Nr.: 141424
EAN: 4007529910045

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum 2 [m]: 10, Montagehöhe minimum [m]: 2.5, Montagekategorie: Aufputz Nass (NAP)
Material und Bauform
Farbcode: RAL 9010, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Schraubklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 200
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 2 - 1000, max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 10 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 4 s
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 44, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie LC 200

Art-Nr.	E-Nr.	Produkte	Beschreibung
141425	535 944 305	LC 200/S	Bewegungsmelder 10A, schwarz
141424	535 944 205	LC 200/W	Bewegungsmelder 10A, weiss

Zubehör

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019

BSK-RC/W

Ballschutzkorb für Wandmontage, weiss

E-Nr.: 535 998 375
