  2. PD2 S 360 UP Master 1C/W
Standard-Preisliste - Brutto

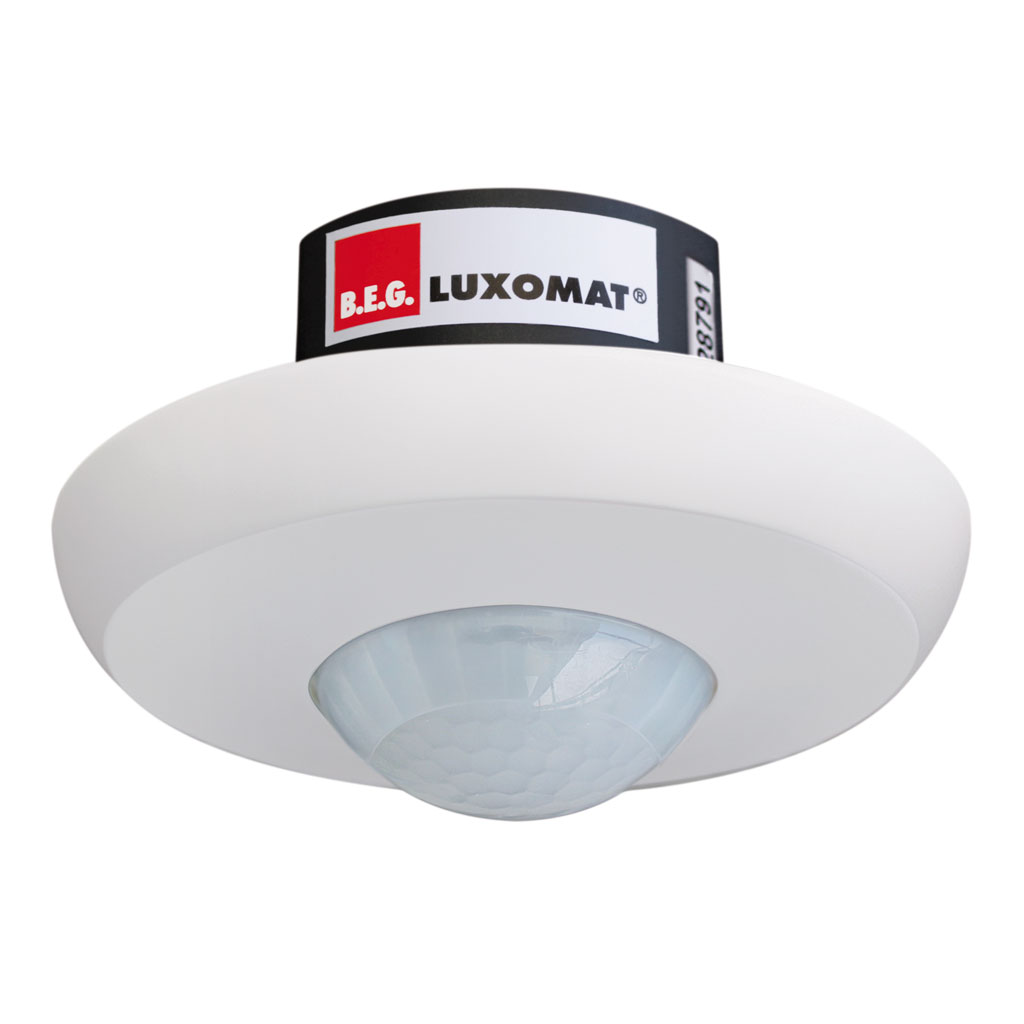

B.E.G. LUXOMAT

PD2 S 360 UP Master 1C/W

Präsenzmelder 1-Kanal, weiss

E-Nr.: 535 939 128

157.00 CHF 157.00 CHF 157.0 CHF

157.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Unterputz (UP) mit 360° Erfassungsbereich
Art-Nr. E-Nr. Beschreibung Farbe
151515 PD2 S 360 UP Master 1C/B Braun
151543 PD2 S 360 UP Master 1C/BE Beige
151529 PD2 S 360 UP Master 1C/DG Dunkelgrau
151536 PD2 S 360 UP Master 1C/HG Hellgrau
151522 PD2 S 360 UP Master 1C/S schwarz
151508 PD2 S 360 UP Master 1C/SI Silber
141706 535939128 PD2 S 360 UP Master 1C/W Weiss

  • Für Decken-Unterputz-Montage mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Passend für Einlassdosen Gr. I

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • Elektronische Empfindlichkeits- und Reichweiteneinstellung

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Separate Eingänge für Taster und Slave-Geräte

  • Minimaler Eigenverbrauch

  • 1 Kanal potentialfrei für Lichtsteuerung

  • 1 zusätzlicher Impuls-Ausgang 230 V (geräuschlos und helligkeitsunabhängig) für externe Steuerungen

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)

  • Abdeckclips im Lieferumfang

dm_up2_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 2.5
Montagehöhe maximum 2 [m] 10
Montagehöhe minimum [m] 2.5
Montagekategorie Unterputz (UP)
Material und Bauform
Farbcode RAL 9010
Farbe Weiss
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 360
Funktionseigenschaften
Anzahl Kanäle 1
Fernbedienbar (IR) IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Halbautomatik ja
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 30 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Potentialfrei ja
Funktionseigenschaften [Eingang]
Tastereingang ja
Funktionseigenschaften [Eingang 2]
Slaveeingang ja
Slaveeingang (Remote) ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

pd2_s_1c_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung.

2) Normalbetrieb mit RC-Glied

pd2_s_1c_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

pd2_s_1c_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Master-Slave-Betrieb mit externem Taster

pd2_s_1c_ntms_SS

5) Dauerlichtbetrieb mit externem Schalter

pd2_s_1c_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

pd2_s_1c_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Master-Master-Betrieb

pd2_s_1c_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

8) Master-Slave-Betrieb

pd2_s_1c_ms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

9) Betrieb mit Drehschalter «Hand - 0 - Automat»

pd2_s_1c_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Typ Beschreibung
Datenblatt Datenblatt PD2 S 360 UP Master 1C/W
Bedienungsanleitung Kurzform Bedienungsanleitung PD2 360 Master 1C (ab Frühling 2022)
Bedienungsanleitung PD2 360 Master 1C (Änderung Korridorfunktion, ab Frühling 2022)
Bedienungsanleitung PD2 S 360 Master 1C
Typ: PD2 S 360 UP Master 1C/W
Beschreibung: Präsenzmelder 1-Kanal, weiss
E-Nr.: 535 939 128
Art-Nr.: 141706
EAN: 4007529940110

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum 2 [m]: 10, Montagehöhe minimum [m]: 2.5, Montagekategorie: Unterputz (UP)
Material und Bauform
Farbcode: RAL 9010, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 360
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie PD2 S 360 Master 1C

Art-Nr. E-Nr. Produkte Beschreibung
141597 535 930 015 PD2 360 AP Master 1C Präsenzmelder 1-Kanal, weiss
151460 PD2 S 360 DE Master 1C/B Präsenzmelder 1-Kanal, braun
151468 PD2 S 360 DE Master 1C/BE Präsenzmelder 1-Kanal, beige
151492 PD2 S 360 DE Master 1C/DG Präsenzmelder 1-Kanal, dunkelgrau
151500 PD2 S 360 DE Master 1C/HG Präsenzmelder 1-Kanal, hellgrau
151484 PD2 S 360 DE Master 1C/S Präsenzmelder 1-Kanal, schwarz
151476 PD2 S 360 DE Master 1C/SI Präsenzmelder 1-Kanal, silber
141712 535 939 148 PD2 S 360 DE Master 1C/W Präsenzmelder 1-Kanal, weiss
142053 535 939 138 PD2 S 360 NME Master 1C Präsenzmelder 1-Kanal, ohne Farbblende
142015 535 939 118 PD2 S 360 NMU Master 1C Präsenzmelder 1-Kanal, ohne Farbblende
151515 PD2 S 360 UP Master 1C/B Präsenzmelder 1-Kanal, braun
151543 PD2 S 360 UP Master 1C/BE Präsenzmelder 1-Kanal, beige
151529 PD2 S 360 UP Master 1C/DG Präsenzmelder 1-Kanal, dunkelgrau
151536 PD2 S 360 UP Master 1C/HG Präsenzmelder 1-Kanal, hellgrau
151522 PD2 S 360 UP Master 1C/S Präsenzmelder 1-Kanal, schwarz
151508 PD2 S 360 UP Master 1C/SI Präsenzmelder 1-Kanal, silber
141706 535 939 128 PD2 S 360 UP Master 1C/W Präsenzmelder 1-Kanal, weiss

Artikel im Lieferumfang enthalten

[141987] CS S UP/W

CS S UP/W

Farbblende Decken-PIR 360° UP, weiss

E-Nr.: 535 993 109
[142015] PD2 S 360 NMU Master 1C

PD2 S 360 NMU Master 1C

Präsenzmelder 1-Kanal, ohne Farbblende

E-Nr.: 535 939 118
[142319] AC-PD S

AC-PD S

Abdeckclips zu PD2 S 360 und PD3 S 360, transparent

Art-Nr.: 142319
[142445] FO IR-PD 1C

FO IR-PD 1C

Funktionsfolie

Art-Nr.: 142445

Zubehör

[141266] IR-RC

IR-RC

IR-Fernbedienung

E-Nr.: 535 949 005
[141408] BSK-PD/W

BSK-PD/W

Ballschutzkorb Decken-Melder 360°, weiss

E-Nr.: 535 998 275
[141413] IR-PD Mini

IR-PD Mini

IR-Fernbedienung, klein

E-Nr.: 535 949 035
[141522] Color RAL NCS

Color RAL NCS

Spezialfarbe matt oder glanz

Art-Nr.: 141522
[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[141708] PD2 S 360 UP Slave/W

PD2 S 360 UP Slave/W

Präsenzmelder Slave, weiss

E-Nr.: 535 933 028
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
[161734] BLE-IR-Adapter

BLE-IR-Adapter

IR-Adapter für Smartphones

E-Nr.: 535 990 705
[169381] B.E.G. One (Swisslux) App

B.E.G. One (Swisslux) App

App zur Programmierung von B.E.G. Produkten

Art-Nr.: 169381
