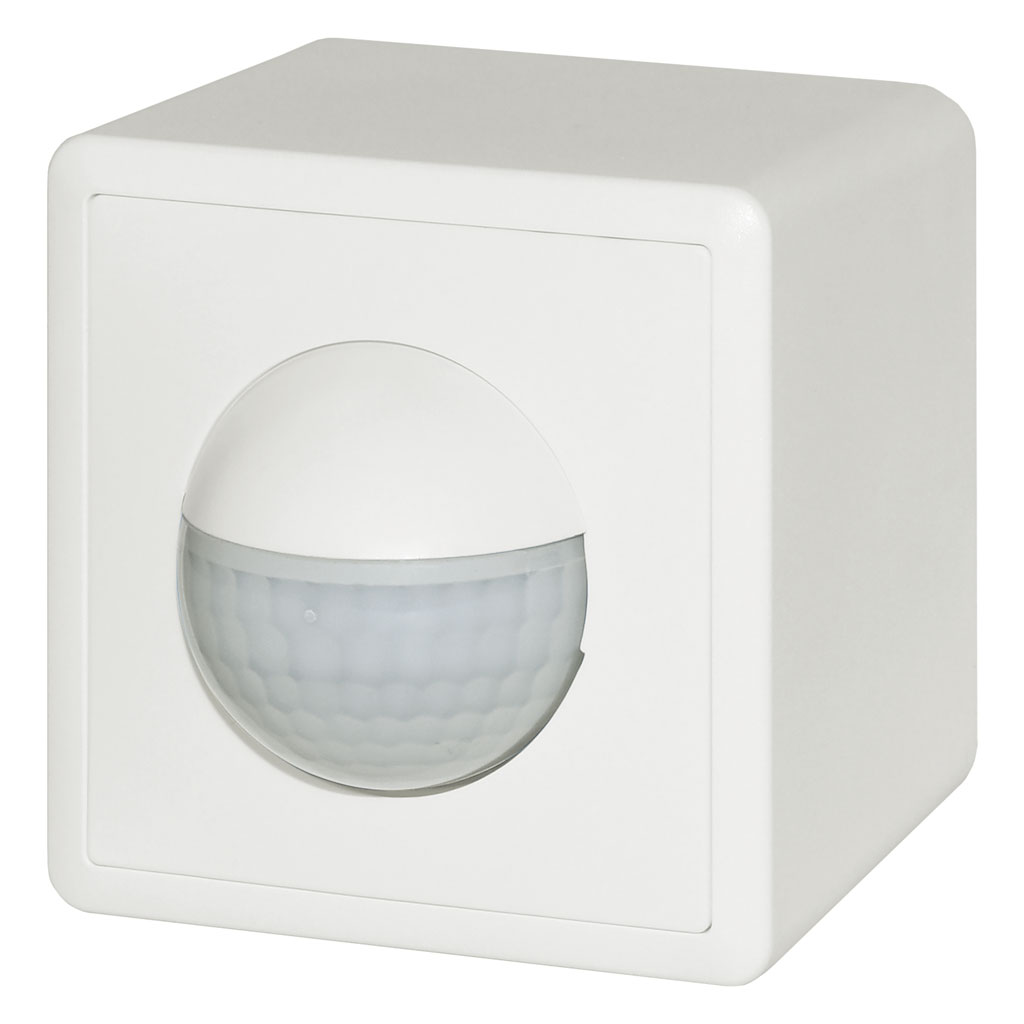

Indoor 180 AP Kombi 2L EDI/W

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum 2 [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbcode
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Mikrofon
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Sensortyp
  • Anzahl der Schaltzonen
  • Anzahl Kanäle
  • Ansprechhelligkeit [lx]
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Relais
  • Schaltausgang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Garantie Akku [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

215.00 CHF 215.00 CHF 215.0 CHF

215.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss

E-Nr.: 535 940 265

215.00 CHF 215.00 CHF 215.0 CHF

215.00 CHF

Preis brutto exkl. MwSt.

30 Tage Geld zurück Garantie
kostenloser Versand in Deutschland
Lieferung in 2 Tagen bei Verfügbarkeit

Produktvarianten Aufputz (AP) mit 180° Erfassungsbereich
Art-Nr. E-Nr. Beschreibung Farbe
151118 Indoor 180 AP Kombi 2L EDI/B Braun
151134 Indoor 180 AP Kombi 2L EDI/BE Beige
151086 Indoor 180 AP Kombi 2L EDI/DG Dunkelgrau
151102 Indoor 180 AP Kombi 2L EDI/HG Hellgrau
151070 Indoor 180 AP Kombi 2L EDI/S schwarz
141779 535 940 265 Indoor 180 AP Kombi 2L EDI/W Weiss

  • Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Für alle gängigen CH-Schalterprogramme

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • 2-Leiter-Technik für den einfachen Ersatz von Lichtschaltern im Innenbereich, kein Neutralleiter erforderlich (Achtung: für die Ansteuerung von Minuterien den Indoor 180 Minuterie verwenden)

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Einzigartig: Hochleistungs-Relais zum Schalten von Glüh-, Halogen-, Spar-, Leuchtstoff-Lampen und LED-Betriebsgeräten mit > 40 W

wm_ap_edi_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum 2 [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Aufputz (AP)
Material und Bauform
Farbcode NCS S0500N matt
Farbe Weiss
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 16 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Deklarationen
Betriebstemperatur [°C] 0 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_2l_n_SS

Der Indoor Kombi 2L bedarf für einen einwandfreien Betrieb einer Mindestlast von ca. 40 W. Die Parallelschaltung von mehreren Bewegungsmeldern ist nicht empfohlen.

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_2l_nrc_SS

Bei kleinen Lasten bzw. bei der Schaltung von PL-/FLLampen kann der Einsatz eines RC-Gliedes nötig sein. Das Gerät ist nicht für den Einsatz an Treppenlichtautomaten bzw. Relais/Schützen konzipiert.

Typ Beschreibung
Datenblatt Datenblatt Indoor 180 AP Kombi 2L EDI/W
Bedienungsanleitung Indoor 180 Kombi 2L (ab Herbst 2019)
Bedienungsanleitung Indoor 180 Kombi 2L BEG-NAP-NUP (bis ca. Herbst 2019)
Bedienungsanleitung Indoor 180 Kombi 2L
Typ: Indoor 180 AP Kombi 2L EDI/W
Beschreibung: Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss
E-Nr.: 535 940 265
Art-Nr.: 141779
EAN: 4007529650187

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum 2 [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Aufputz (AP)
Material und Bauform
Farbcode: NCS S0500N matt, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Deklarationen
Betriebstemperatur [°C]: 0 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie Indoor 180 Kombi 2L EDI

Art-Nr. E-Nr. Produkte Beschreibung
151118 Indoor 180 AP Kombi 2L EDI/B Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, braun
151134 Indoor 180 AP Kombi 2L EDI/BE Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, beige
151086 Indoor 180 AP Kombi 2L EDI/DG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, dunkelgrau
151102 Indoor 180 AP Kombi 2L EDI/HG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, hellgrau
151070 Indoor 180 AP Kombi 2L EDI/S Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, schwarz
141779 535 940 265 Indoor 180 AP Kombi 2L EDI/W Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss
142106 535 950 295 Indoor 180 C Kombi 2L EDI/B Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, braun
142098 535 950 285 Indoor 180 C Kombi 2L EDI/BE Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, beige
142130 535 950 245 Indoor 180 C Kombi 2L EDI/DG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, dunkelgrau
142122 535 950 235 Indoor 180 C Kombi 2L EDI/HG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, hellgrau
142114 535 950 255 Indoor 180 C Kombi 2L EDI/S Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, schwarz
141859 535 950 205 Indoor 180 C Kombi 2L EDI/W Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss
151339 Indoor 180 CM Kombi 2L EDI/B Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, braun
151347 Indoor 180 CM Kombi 2L EDI/BE Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, beige
151323 Indoor 180 CM Kombi 2L EDI/DG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, dunkelgrau
151331 Indoor 180 CM Kombi 2L EDI/HG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, hellgrau
151315 Indoor 180 CM Kombi 2L EDI/S Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, schwarz
141899 535 940 215 Indoor 180 CM Kombi 2L EDI/W Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss
141937 535 920 265 Indoor 180 NM Kombi 2L EDI Bewegungsmelder 10A, 2L Schema 0, Befestigungsplatte EDIZIOdue
151127 Indoor 180 UP Kombi 2L EDI/B Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, braun
151143 Indoor 180 UP Kombi 2L EDI/BE Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, beige
151095 Indoor 180 UP Kombi 2L EDI/DG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, dunkelgrau
151111 Indoor 180 UP Kombi 2L EDI/HG Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, hellgrau
151079 Indoor 180 UP Kombi 2L EDI/S Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, schwarz
141819 535 940 225 Indoor 180 UP Kombi 2L EDI/W Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss

Artikel im Lieferumfang enthalten

[141508] APG EDI/W

APG EDI/W

AP-Gehäuse EDIZIOdue, weiss

E-Nr.: 283 901 000
[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[141726] Indoor 180 N Kombi 2L

Indoor 180 N Kombi 2L

Bewegungsmelder 10A, 2L Schema 0

E-Nr.: 535 910 207
[141727] AS EDI/W

AS EDI/W

Adapterset, Design EDIZIOdue, weiss

E-Nr.: 535 999 105
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
