1. B.E.G.
  2. PD2 S 180 UP Master 1C EDI/W
Standard-Preisliste - Brutto

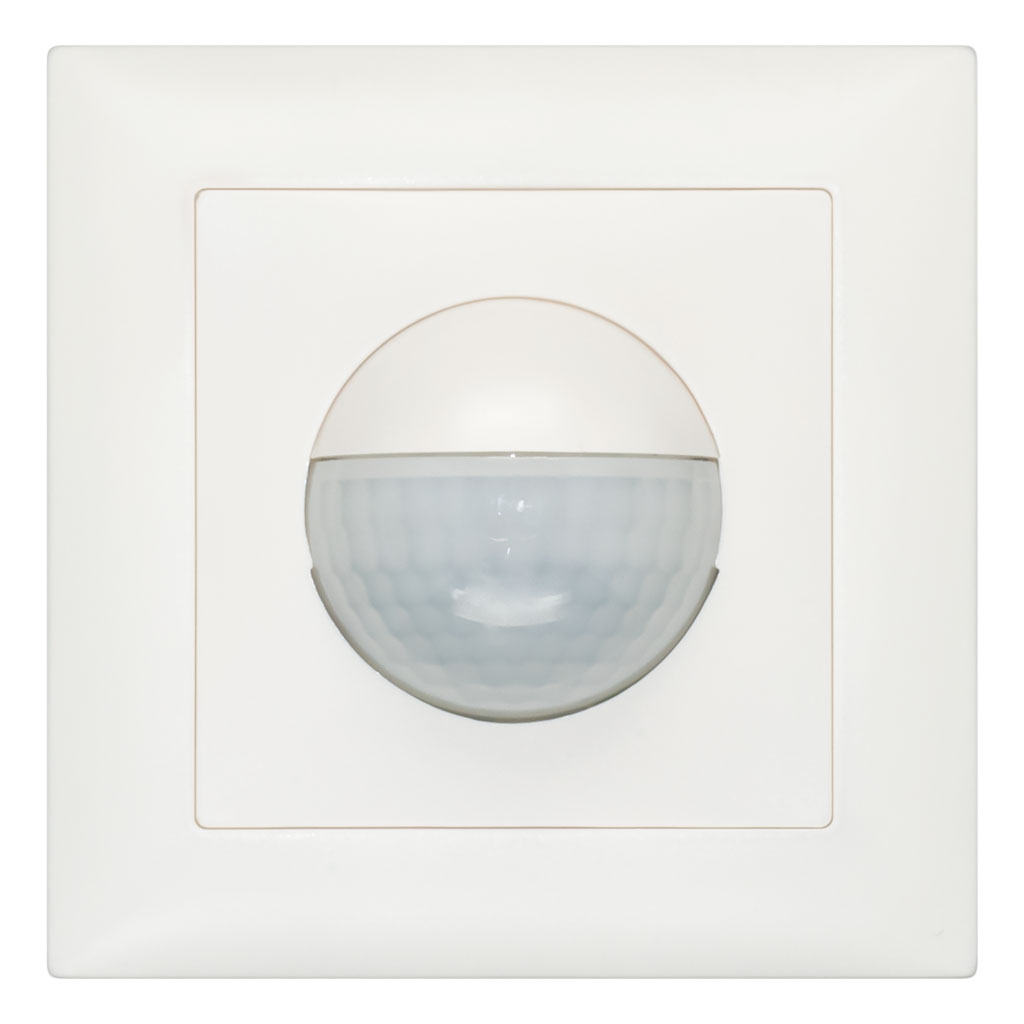

B.E.G. LUXOMAT

PD2 S 180 UP Master 1C EDI/W

Präsenzmelder 1-Kanal, Design EDIZIOdue, weiss

E-Nr.: 535 932 125

170.00 CHF 170.00 CHF 170.0 CHF

170.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Unterputz (UP) mit 180° Erfassungsbereich
Art-Nr. E-Nr. Beschreibung Farbe
151128 PD2 S 180 UP Master 1C EDI/B Braun
151144 PD2 S 180 UP Master 1C EDI/BE Beige
151096 PD2 S 180 UP Master 1C EDI/DG Dunkelgrau
151112 PD2 S 180 UP Master 1C EDI/HG Hellgrau
151080 PD2 S 180 UP Master 1C EDI/S schwarz
141824 535932125 PD2 S 180 UP Master 1C EDI/W Weiss

  • Für Wand-Unterputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Für alle gängigen CH-Schalterprogramme

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • Elektronische Empfindlichkeits- und Reichweiteneinstellung

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Separate Eingänge für Taster und Slave-Geräte

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 1 Kanal potentialfrei für Lichtsteuerung

  • 1 zusätzlicher Impuls-Ausgang 230 V (geräuschlos und helligkeitsunabhängig) für externe Steuerungen

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)

wm_up_edi_36_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum 2 [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Unterputz (UP)
Material und Bauform
Farbcode NCS S0500N matt
Farbe Weiss
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 1
Fernbedienbar (IR) IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Halbautomatik ja
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 30 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Potentialfrei ja
Funktionseigenschaften [Eingang]
Tastereingang ja
Funktionseigenschaften [Eingang 2]
Slaveeingang ja
Slaveeingang (Remote) ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

pd2_s_1c_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung.

2) Normalbetrieb mit RC-Glied

pd2_s_1c_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

pd2_s_1c_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Master-Slave-Betrieb mit externem Taster

pd2_s_1c_ntms_SS

5) Dauerlichtbetrieb mit externem Schalter

pd2_s_1c_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

pd2_s_1c_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Master-Master-Betrieb

pd2_s_1c_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

8) Master-Slave-Betrieb

pd2_s_1c_ms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

9) Betrieb mit Drehschalter «Hand - 0 - Automat»

pd2_s_1c_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Typ Beschreibung
Datenblatt Datenblatt PD2 S 180 UP Master 1C EDI/W
Bedienungsanleitung PD2 S 180 Master 1C (ohne verstellbare Impulspausenzeit, ab Sommer 2022)
Bedienungsanleitung PD2 S 180 Master 1C (ab Herbst 2019)
Bedienungsanleitung PD2 S 180 Master 1C BEG-NAP-NUP (mit DIP-Schalter, bis Herbst 2019)
Bedienungsanleitung PD2 S 180 Master 1C (mit DIP-Schalter, ab ca. Sommer 2011)
Bedienungsanleitung PD2 180 Master 1C (ohne DIP-Schalter, bis ca. Sommer 2011)
Bedienungsanleitung PD2 180 Master 1C (bis ca. Sommer 2009)
Typ: PD2 S 180 UP Master 1C EDI/W
Beschreibung: Präsenzmelder 1-Kanal, Design EDIZIOdue, weiss
E-Nr.: 535 932 125
Art-Nr.: 141824
EAN: 4007529926879

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum 2 [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Unterputz (UP)
Material und Bauform
Farbcode: NCS S0500N matt, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie PD2 S 180 Master 1C EDI

Art-Nr. E-Nr. Produkte Beschreibung
151119 PD2 S 180 AP Master 1C EDI/B Präsenzmelder 1-Kanal, Design EDIZIOdue, braun
151135 PD2 S 180 AP Master 1C EDI/BE Präsenzmelder 1-Kanal, Design EDIZIOdue, beige
151087 PD2 S 180 AP Master 1C EDI/DG Präsenzmelder 1-Kanal, Design EDIZIOdue, dunkelgrau
151103 PD2 S 180 AP Master 1C EDI/HG Präsenzmelder 1-Kanal, Design EDIZIOdue, hellgrau
151071 PD2 S 180 AP Master 1C EDI/S Präsenzmelder 1-Kanal, Design EDIZIOdue, schwarz
141784 535 932 165 PD2 S 180 AP Master 1C EDI/W Präsenzmelder 1-Kanal, Design EDIZIOdue, weiss
142111 535 952 195 PD2 S 180 C Master 1C EDI/B Präsenzmelder 1-Kanal, Design EDIZIOdue, braun
142103 535 952 185 PD2 S 180 C Master 1C EDI/BE Präsenzmelder 1-Kanal, Design EDIZIOdue, beige
142135 535 952 145 PD2 S 180 C Master 1C EDI/DG Präsenzmelder 1-Kanal, Design EDIZIOdue, dunkelgrau
142127 535 952 135 PD2 S 180 C Master 1C EDI/HG Präsenzmelder 1-Kanal, Design EDIZIOdue, hellgrau
142119 535 952 155 PD2 S 180 C Master 1C EDI/S Präsenzmelder 1-Kanal, Design EDIZIOdue, schwarz
141864 535 952 105 PD2 S 180 C Master 1C EDI/W Präsenzmelder 1-Kanal, Design EDIZIOdue, weiss
151336 PD2 S 180 CM Master 1C EDI/B Präsenzmelder 1-Kanal, Design EDIZIOdue, braun
151344 PD2 S 180 CM Master 1C EDI/BE Präsenzmelder 1-Kanal, Design EDIZIOdue, beige
151320 PD2 S 180 CM Master 1C EDI/DG Präsenzmelder 1-Kanal, Design EDIZIOdue, dunkelgrau
151328 PD2 S 180 CM Master 1C EDI/HG Präsenzmelder 1-Kanal, Design EDIZIOdue, hellgrau
151312 PD2 S 180 CM Master 1C EDI/S Präsenzmelder 1-Kanal, Design EDIZIOdue, schwarz
141904 535 932 105 PD2 S 180 CM Master 1C EDI/W Präsenzmelder 1-Kanal, Design EDIZIOdue, weiss
141941 535 922 105 PD2 S 180 NM Master 1C EDI Präsenzmelder 1-Kanal, Befestigungsplatte EDIZIOdue
151128 PD2 S 180 UP Master 1C EDI/B Präsenzmelder 1-Kanal, Design EDIZIOdue, braun
151144 PD2 S 180 UP Master 1C EDI/BE Präsenzmelder 1-Kanal, Design EDIZIOdue, beige
151096 PD2 S 180 UP Master 1C EDI/DG Präsenzmelder 1-Kanal, Design EDIZIOdue, dunkelgrau
151112 PD2 S 180 UP Master 1C EDI/HG Präsenzmelder 1-Kanal, Design EDIZIOdue, hellgrau
151080 PD2 S 180 UP Master 1C EDI/S Präsenzmelder 1-Kanal, Design EDIZIOdue, schwarz
141824 535 932 125 PD2 S 180 UP Master 1C EDI/W Präsenzmelder 1-Kanal, Design EDIZIOdue, weiss

Artikel im Lieferumfang enthalten

[141721] PD2 S 180 N Master 1C

PD2 S 180 N Master 1C

Präsenzmelder 1-Kanal

E-Nr.: 535 912 107
[141727] AS EDI/W

AS EDI/W

Adapterset, Design EDIZIOdue, weiss

E-Nr.: 535 999 105
[141729] BP EDI

BP EDI

Befestigungsplatte

E-Nr.: 376 163 000
[141733] AR EDI/W

AR EDI/W

Abdeckrahmen EDIZIOdue, weiss

E-Nr.: 334 911 000
[142445] FO IR-PD 1C

FO IR-PD 1C

Funktionsfolie

Art-Nr.: 142445
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141266] IR-RC

IR-RC

IR-Fernbedienung

E-Nr.: 535 949 005
[141413] IR-PD Mini

IR-PD Mini

IR-Fernbedienung, klein

E-Nr.: 535 949 035
[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[141834] PD2 S 180 UP Slave EDI/W

PD2 S 180 UP Slave EDI/W

Präsenzmelder Slave, Design EDIZIOdue, weiss

E-Nr.: 535 933 025
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
[161734] BLE-IR-Adapter

BLE-IR-Adapter

IR-Adapter für Smartphones

E-Nr.: 535 990 705
[169381] B.E.G. One (Swisslux) App

B.E.G. One (Swisslux) App

App zur Programmierung von B.E.G. Produkten

Art-Nr.: 169381
