1. B.E.G.
  2. Indoor 180 C Kombi EDI/W
Standard-Preisliste - Brutto

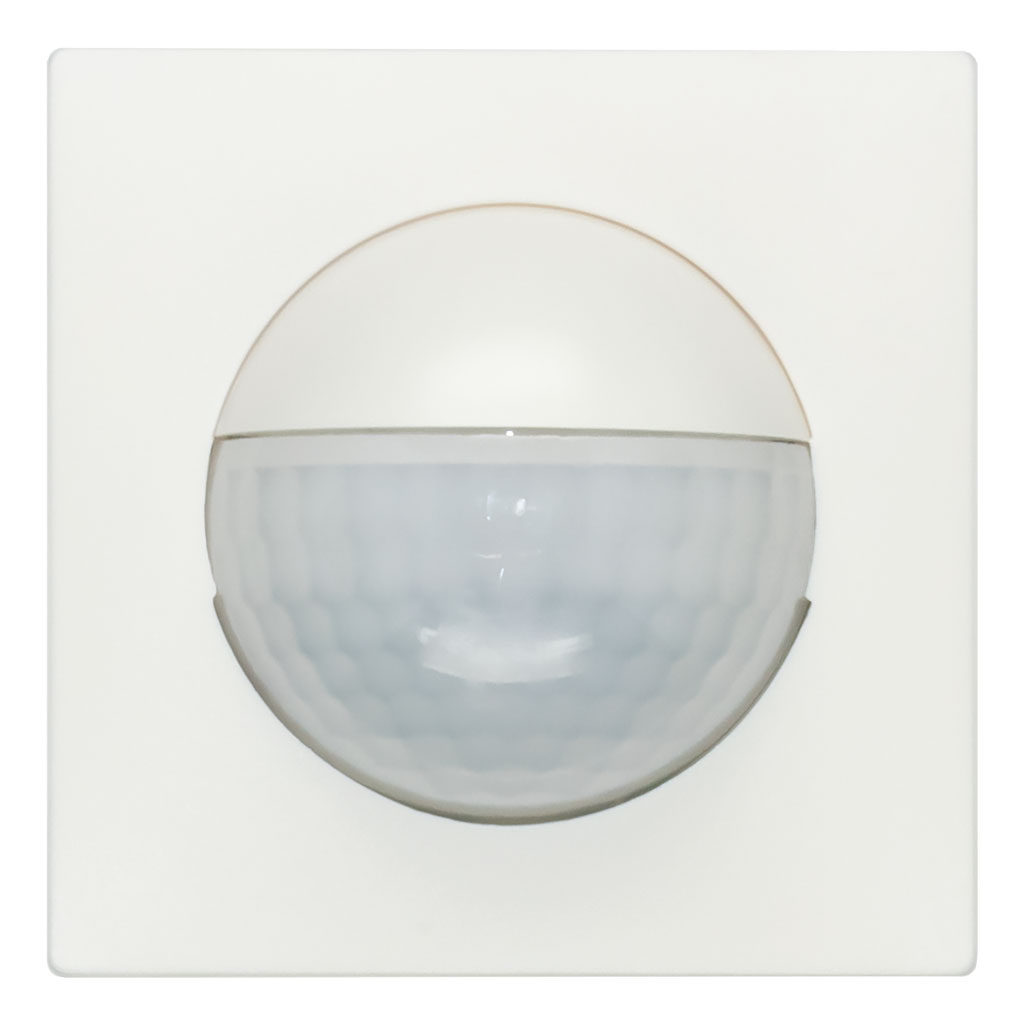

B.E.G. LUXOMAT

Indoor 180 C Kombi EDI/W

Bewegungsmelder 10A, Design EDIZIOdue, weiss

E-Nr.: 535 950 005

163.45 CHF 163.45 CHF 163.45000000000002 CHF

163.45 CHF

Preis brutto exkl. MwSt.

Produktvarianten Bausatz mit 180° Erfassungsbereich
Art-Nr. E-Nr. Beschreibung Farbe
142107 535950095 Indoor 180 C Kombi EDI/B Braun
142099 535950085 Indoor 180 C Kombi EDI/BE Beige
142131 535950045 Indoor 180 C Kombi EDI/DG Dunkelgrau
142123 535950035 Indoor 180 C Kombi EDI/HG Hellgrau
142115 535950055 Indoor 180 C Kombi EDI/S schwarz
141849 535950005 Indoor 180 C Kombi EDI/W Weiss
151337 Indoor 180 CM Kombi EDI/B Braun
151345 Indoor 180 CM Kombi EDI/BE Beige
151321 Indoor 180 CM Kombi EDI/DG Dunkelgrau
151329 Indoor 180 CM Kombi EDI/HG Hellgrau
151313 Indoor 180 CM Kombi EDI/S schwarz
141889 535940015 Indoor 180 CM Kombi EDI/W Weiss
141929 535920065 Indoor 180 NM Kombi EDI n/a

  • Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • 1 Kanal für Lichtsteuerung

  • Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)

wm_c_edi_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum 2 [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbcode NCS S0500N matt
Farbe Weiss
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 16 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Funktionseigenschaften [Eingang]
Tastereingang ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_n_SS

Bewegungs- und helligkeitsabhängige Lichtsteuerung

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

indoor_180_kombi_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Dauerlichtbetrieb mit externem Schalter

indoor_180_kombi_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

5) Parallelbetrieb

indoor_180_kombi_p_SS

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

indoor_180_kombi_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

indoor_180_kombi_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Typ Beschreibung
Datenblatt Datenblatt Indoor 180 C Kombi EDI/W
Bedienungsanleitung Indoor 180 Kombi (ab Frühling 2022)
Bedienungsanleitung Indoor 180 Kombi (ab Herbst 2019)
Bedienungsanleitung Indoor 180 Kombi BEG-NAP-NUP (bis ca. Herbst 2019)
Bedienungsanleitung Indoor 180 Kombi
Typ: Indoor 180 C Kombi EDI/W
Beschreibung: Bewegungsmelder 10A, Design EDIZIOdue, weiss
E-Nr.: 535 950 005
Art-Nr.: 141849
EAN: 4007529650880

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum 2 [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: NCS S0500N matt, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie Indoor 180 Kombi EDI

Art-Nr. E-Nr. Produkte Beschreibung
151116 Indoor 180 AP Kombi EDI/B Bewegungsmelder 10A, Design EDIZIOdue, braun
151132 Indoor 180 AP Kombi EDI/BE Bewegungsmelder 10A, Design EDIZIOdue, beige
151084 Indoor 180 AP Kombi EDI/DG Bewegungsmelder 10A, Design EDIZIOdue, dunkelgrau
151100 Indoor 180 AP Kombi EDI/HG Bewegungsmelder 10A, Design EDIZIOdue, hellgrau
151068 Indoor 180 AP Kombi EDI/S Bewegungsmelder 10A, Design EDIZIOdue, schwarz
141728 535 940 065 Indoor 180 AP Kombi EDI/W Bewegungsmelder 10A, Design EDIZIOdue, weiss
142107 535 950 095 Indoor 180 C Kombi EDI/B Bewegungsmelder 10A, Design EDIZIOdue, braun
142099 535 950 085 Indoor 180 C Kombi EDI/BE Bewegungsmelder 10A, Design EDIZIOdue, beige
142131 535 950 045 Indoor 180 C Kombi EDI/DG Bewegungsmelder 10A, Design EDIZIOdue, dunkelgrau
142123 535 950 035 Indoor 180 C Kombi EDI/HG Bewegungsmelder 10A, Design EDIZIOdue, hellgrau
142115 535 950 055 Indoor 180 C Kombi EDI/S Bewegungsmelder 10A, Design EDIZIOdue, schwarz
141849 535 950 005 Indoor 180 C Kombi EDI/W Bewegungsmelder 10A, Design EDIZIOdue, weiss
151337 Indoor 180 CM Kombi EDI/B Bewegungsmelder 10A, Design EDIZIOdue, braun
151345 Indoor 180 CM Kombi EDI/BE Bewegungsmelder 10A, Design EDIZIOdue, beige
151321 Indoor 180 CM Kombi EDI/DG Bewegungsmelder 10A, Design EDIZIOdue, dunkelgrau
151329 Indoor 180 CM Kombi EDI/HG Bewegungsmelder 10A, Design EDIZIOdue, hellgrau
151313 Indoor 180 CM Kombi EDI/S Bewegungsmelder 10A, Design EDIZIOdue, schwarz
141889 535 940 015 Indoor 180 CM Kombi EDI/W Bewegungsmelder 10A, Design EDIZIOdue, weiss
141929 535 920 065 Indoor 180 NM Kombi EDI Bewegungsmelder 10A, Befestigungsplatte EDIZIOdue
151124 Indoor 180 UP Kombi EDI/B Bewegungsmelder 10A, Design EDIZIOdue, braun
151140 Indoor 180 UP Kombi EDI/BE Bewegungsmelder 10A, Design EDIZIOdue, beige
151092 Indoor 180 UP Kombi EDI/DG Bewegungsmelder 10A, Design EDIZIOdue, dunkelgrau
151108 Indoor 180 UP Kombi EDI/HG Bewegungsmelder 10A, Design EDIZIOdue, hellgrau
151076 Indoor 180 UP Kombi EDI/S Bewegungsmelder 10A, Design EDIZIOdue, schwarz
141809 535 940 025 Indoor 180 UP Kombi EDI/W Bewegungsmelder 10A, Design EDIZIOdue, weiss

Artikel im Lieferumfang enthalten

[141719] Indoor 180 N Kombi

Indoor 180 N Kombi

Bewegungsmelder 10A

E-Nr.: 535 910 007
[141727] AS EDI/W

AS EDI/W

Adapterset, Design EDIZIOdue, weiss

E-Nr.: 535 999 105
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
