IL1-L120-3-BS

Farbtemperatur [K]
Notlicht
Produktgruppe

1'168.00 CHF 1'168.00 CHF 1168.0 CHF

1'168.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

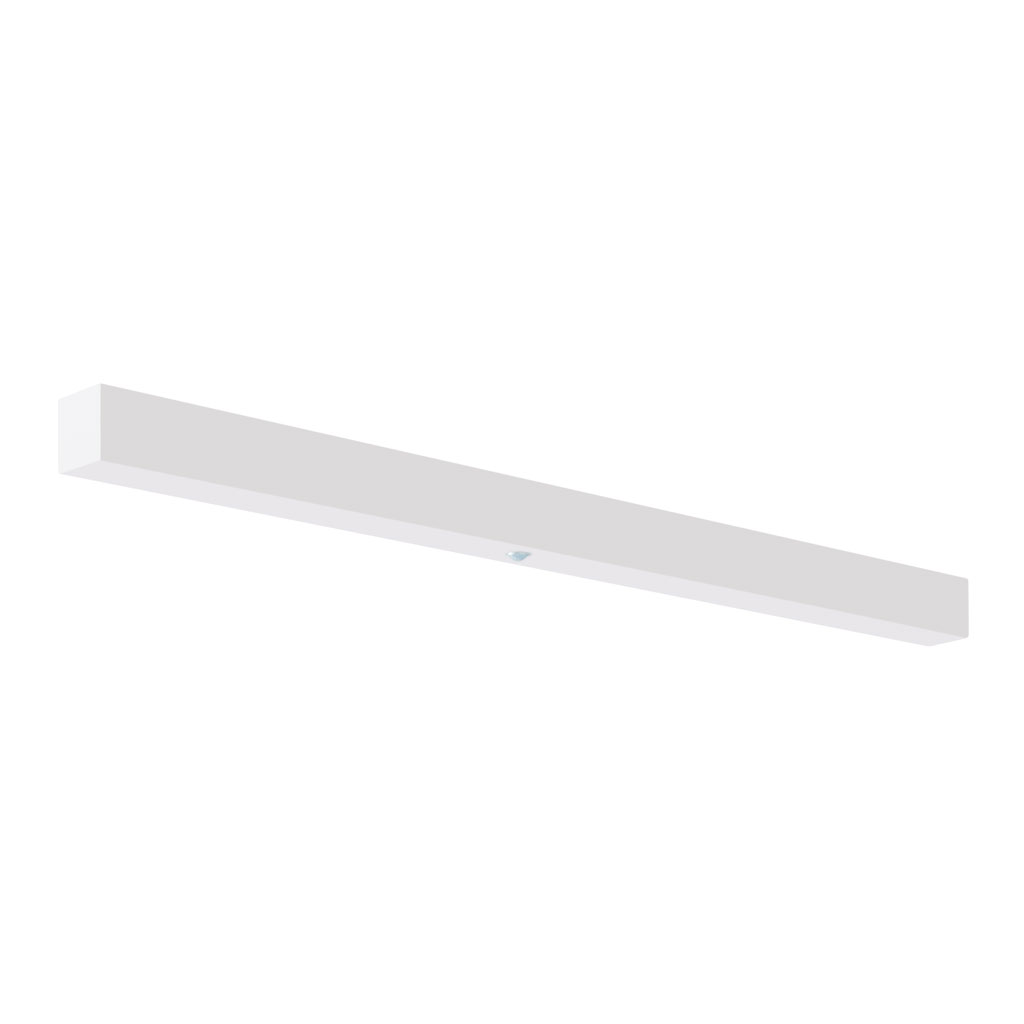

Intelligente LED-Leuchte mit Präsenzmelder und Notlicht

E-Nr.: 941 401 349

Preis auf Anfrage

nicht mehr lieferbar

Nachfolgeprodukt

Cetus-L120-4-BS
Intelligente Leuchte TRIVALITE mit Präsenzmelder und Notlicht

Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
Hochwertige Verarbeitung und Materialien, Swiss-Made
Intelligente Decken- und Wandanbauleuchte, linear
Leuchte auch ohne Melder erhältlich
Hochempfindliche und störfeste Passiv-Infrarot-Anwesenheitserfassung, klare Bereichs-Eingrenzung dank Abdeckclip
Dimmt oder schaltet automatisch in Abhängigkeit von Präsenz und Tageslicht
Einfache 1-Draht-Erweiterung zu intelligentem, vorkonfiguriertem Leuchten-Netzwerk
2 Eingänge zur Übersteuerung mit Tastern, Zeitschaltuhren oder Bewegungsmeldern
Linien- und Flächen-Schwarm- Funktionalität
Zeitloses Design aus weiss-mattem Acrylglas
Optionale Fernbedienung für das Anpassen der Steuerprogramme
Sofort betriebsbereit dank vorkonfigurierten Steuerprogrammen
DC-Erkennung mit automatischem Aufruf von Notlicht-Steuerprogramm
Notlicht mit Leuchtdauer > 1 h, inkl. Selbsttest

il1_l120_c_MZ

Masse in mm

pd9_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Gruppen-/Systembetrieb über 2 Sicherungsgruppen

Für die Kommunikation zwischen mehreren Leuchten, welche sich in verschiedenen Sicherungsgruppen befinden, muss der Verbindungsdraht «D» über einen Hilfskontakt des jeweiligen Leitungsschutzschalters geführt werden. So wird sichergestellt, dass nach Ausschalten des LS auch auf dem Datendraht in der abgeschalteten Gruppe keine Spannung mehr anliegen kann. Bei der Verwendung von FI-LS / FI muss der Verbindungsdraht «D» ebenfalls über den FI-LS / FI geführt werden.

2) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

3) Normalbetrieb

Bewegungs- und helligkeitsabhängige Lichtsteuerung.

4) Normalbetrieb mit externem Taster

Mittels einem kurzen Tastendruck kann die Leuchte bei Bedarf manuell eingeschaltet werden. Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht

5) Gruppen-/Systembetrieb

Für die Kommunikation zwischen mehreren Leuchten braucht es lediglich den Verbindungsdraht «D» (Bus-Topologie). Die maximal zulässige Länge des Verbindungsdrahtes «D» ist 1 km.

Typ	Beschreibung
Datenblatt	Datenblatt IL1-L120-3-BS
Bedienungsanleitung	Bedienungsanleitung IL1-L120 (v1.03)
Bedienungsanleitung	Hilfstabelle zur Adressplanung für IL1-Leuchten
Bedienungsanleitung	Bedienungsanleitung IL1-L120
Lichtverteilungskurve	Lichtverteilungskurve IL1-L120

Artikel im Lieferumfang enthalten

AC-PD9 S1

Abdeckclips zu PD9 S1

Art-Nr.: 142503

FO IR-IL

Funktionsfolie

Art-Nr.: 142535

Zubehör

IR-RC

IR-Fernbedienung

E-Nr.: 535 949 005
