175.00 CHF 175.00 CHF 175.0 CHF

175.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

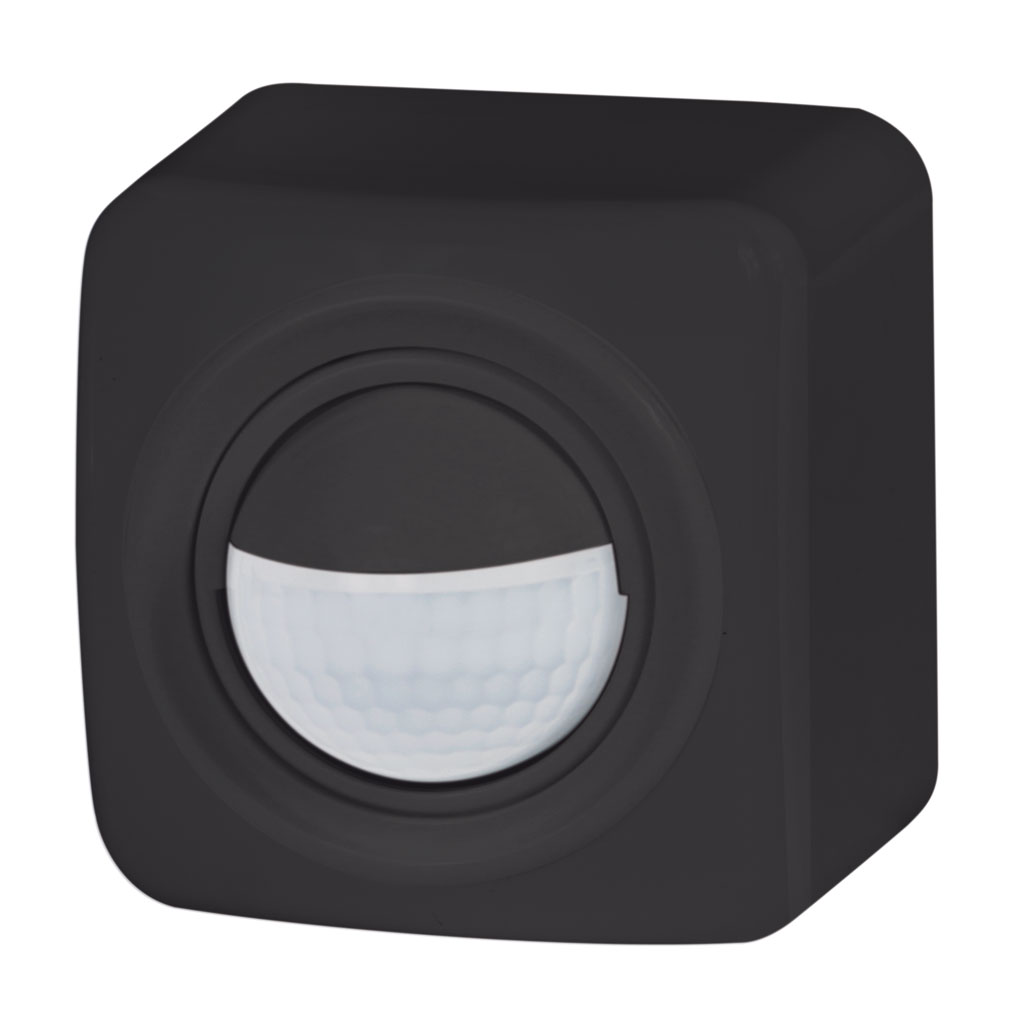

Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz

E-Nr.: 535 941 057

175.00 CHF 175.00 CHF 175.0 CHF

175.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Aufputz (AP) mit 180° Erfassungsbereich
Art-Nr.	E-Nr.	Beschreibung	Farbe
142996	535 941 057	Indoor 180 AP Minuterie STAD/S	schwarz
142984	535 941 067	Indoor 180 AP Minuterie STAD/W	Weiss

Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Für alle gängigen CH-Schalterprogramme
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
2-Leiter-Technik für den einfachen Anschluss an empfohlene Treppenhausautomaten (Automat muss separat bestellt werden, z.B. B.E.G. Luxomat SCT1)
Minimaler Installationsaufwand, das Nachziehen des Neutral-Leiters wird überflüssig
Helligkeit stufenlos einstellbar
Für Montagehöhen zwischen 1.1 - 2.2 m

wm_ap_stad_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum 2 [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Aufputz (AP)
Material und Bauform
Farbcode	RAL 9005 glanz
Farbe	schwarz
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	über Minuterie 230 V (2-Leiter)
Sensoreigenschaften
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	180
Funktionseigenschaften
Anzahl Kanäle	1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Impulsfunktion	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) 4-Leiter-Schaltung

Hinweis: max. 10 Indoor 180 Minuterie

2) 3-Leiter-Schaltung

Hinweis: max. 10 Indoor 180 Minuterie

Typ	Beschreibung
Datenblatt	Datenblatt Indoor 180 AP Minuterie STAD/S
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2023)
Bedienungsanleitung	Indoor 180 Minuterie (ab Herbst 2019)
Bedienungsanleitung	Indoor 180 Minuterie BEG-NAP-NUP (bis ca. Herbst 2019)
Bedienungsanleitung	Indoor 180 Minuterie (ab ca. Herbst 2012)
Bedienungsanleitung	Indoor 180 Minuterie (bis ca. Herbst 2012)

Typ: Indoor 180 AP Minuterie STAD/S
Beschreibung: Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz
E-Nr.: 535 941 057
Art-Nr.: 142996
EAN: 4007529662180

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum 2 [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Aufputz (AP)
Material und Bauform
Farbcode: RAL 9005 glanz, Farbe: schwarz, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: über Minuterie 230 V (2-Leiter)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie Indoor 180 Minuterie STAD

Art-Nr.	E-Nr.	Produkte	Beschreibung
142996	535 941 057	Indoor 180 AP Minuterie STAD/S	Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz
142984	535 941 067	Indoor 180 AP Minuterie STAD/W	Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, weiss
142971	535 951 057	Indoor 180 C Minuterie STAD/S	Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz
142961	535 951 017	Indoor 180 C Minuterie STAD/W	Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, weiss
142951	535 941 037	Indoor 180 UP Minuterie STAD/S	Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz
142992	535 941 027	Indoor 180 UP Minuterie STAD/W	Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, weiss
