Indoor 180 AP Minuterie EDI/BE

Einsatzgebiet
Montagehöhe empfohlen [m]
Montagehöhe maximum 2 [m]
Montagehöhe minimum [m]
Montagekategorie
Geeignet für Wandmontage
Montagehöhe maximum [m]
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Farbcode
Farbe
UV-Beständig
Anschlussart
Netzfrequenz [Hz]
Spannungsart
Spannungsversorgung
Melderaufbau max. Strom [A]
Ausführung
Erfassungswinkel [°]
Ansprechhelligkeit einstellbar
Anzahl Helligkeitssensoren
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Sensortyp
Anzahl der Schaltzonen
Anzahl Kanäle
Ansprechhelligkeit [lx]
Impulsfunktion
Schaltausgang
Treppenhausüberwachung
Betriebstemperatur [°C]
Halogenfrei
Schutzart [IP]
Schutzklasse
Garantie [J]
Prüfzeichen
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Farbe
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)

165.00 CHF 165.00 CHF 165.0 CHF

165.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

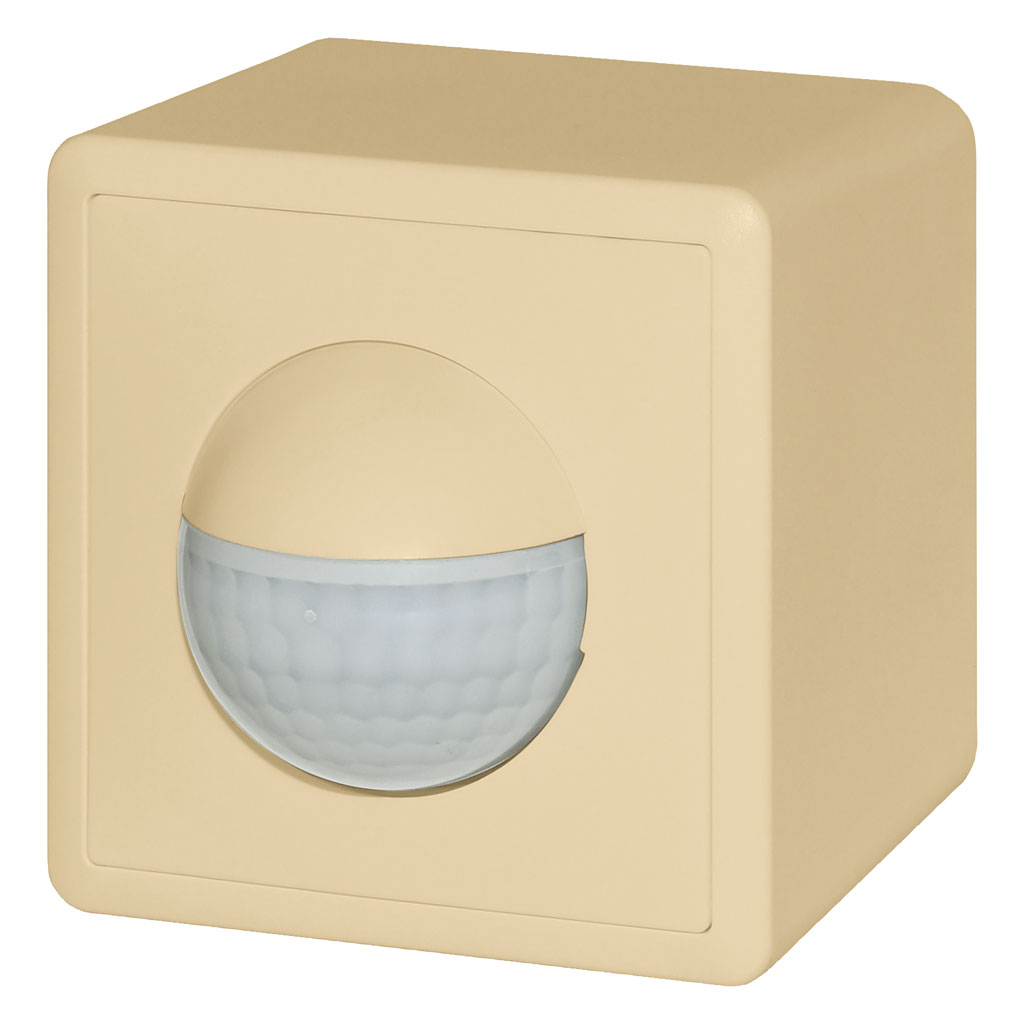

Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige

Art-Nr.: 151133

165.00 CHF 165.00 CHF 165.0 CHF

165.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Aufputz (AP) mit 180° Erfassungsbereich
Art-Nr.	E-Nr.	Beschreibung	Farbe
151117		Indoor 180 AP Minuterie EDI/B	Braun
151133		Indoor 180 AP Minuterie EDI/BE	Beige
151085		Indoor 180 AP Minuterie EDI/DG	Dunkelgrau
151101		Indoor 180 AP Minuterie EDI/HG	Hellgrau
151069		Indoor 180 AP Minuterie EDI/S	schwarz
141774	535 941 065	Indoor 180 AP Minuterie EDI/W	Weiss

Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Für alle gängigen CH-Schalterprogramme
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
2-Leiter-Technik für den einfachen Anschluss an empfohlene Treppenhausautomaten (Automat muss separat bestellt werden, z.B. B.E.G. Luxomat SCT1)
Minimaler Installationsaufwand, das Nachziehen des Neutral-Leiters wird überflüssig
Helligkeit stufenlos einstellbar
Für Montagehöhen zwischen 1.1 - 2.2 m

wm_ap_edi_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum 2 [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Aufputz (AP)
Material und Bauform
Farbcode	NCS S3010Y10R matt
Farbe	Beige
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	über Minuterie 230 V (2-Leiter)
Sensoreigenschaften
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	180
Funktionseigenschaften
Anzahl Kanäle	1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Impulsfunktion	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) 4-Leiter-Schaltung

Hinweis: max. 10 Indoor 180 Minuterie

2) 3-Leiter-Schaltung

Hinweis: max. 10 Indoor 180 Minuterie

Typ	Beschreibung
Datenblatt	Datenblatt Indoor 180 AP Minuterie EDI/BE
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2023)
Bedienungsanleitung	Indoor 180 Minuterie (ab Herbst 2019)
Bedienungsanleitung	Indoor 180 Minuterie BEG-NAP-NUP (bis ca. Herbst 2019)
Bedienungsanleitung	Indoor 180 Minuterie (ab ca. Herbst 2012)
Bedienungsanleitung	Indoor 180 Minuterie (bis ca. Herbst 2012)

Typ: Indoor 180 AP Minuterie EDI/BE
Beschreibung: Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige
Art-Nr.: 151133
EAN: 4007529655182

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum 2 [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Aufputz (AP)
Material und Bauform
Farbcode: NCS S3010Y10R matt, Farbe: Beige, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: über Minuterie 230 V (2-Leiter)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie Indoor 180 Minuterie EDI

Art-Nr.	E-Nr.	Produkte	Beschreibung
151117		Indoor 180 AP Minuterie EDI/B	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, braun
151133		Indoor 180 AP Minuterie EDI/BE	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige
151085		Indoor 180 AP Minuterie EDI/DG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, dunkelgrau
151101		Indoor 180 AP Minuterie EDI/HG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, hellgrau
151069		Indoor 180 AP Minuterie EDI/S	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, schwarz
141774	535 941 065	Indoor 180 AP Minuterie EDI/W	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, weiss
142108	535 951 095	Indoor 180 C Minuterie EDI/B	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, braun
142100	535 951 085	Indoor 180 C Minuterie EDI/BE	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige
142132	535 951 045	Indoor 180 C Minuterie EDI/DG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, dunkelgrau
142124	535 951 035	Indoor 180 C Minuterie EDI/HG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, hellgrau
142116	535 951 055	Indoor 180 C Minuterie EDI/S	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, schwarz
141854	535 951 005	Indoor 180 C Minuterie EDI/W	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, weiss
151338		Indoor 180 CM Minuterie EDI/B	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, braun
151346		Indoor 180 CM Minuterie EDI/BE	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige
151322		Indoor 180 CM Minuterie EDI/DG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, dunkelgrau
151330		Indoor 180 CM Minuterie EDI/HG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, hellgrau
151314		Indoor 180 CM Minuterie EDI/S	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, schwarz
141894	535 941 015	Indoor 180 CM Minuterie EDI/W	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, weiss
141933	535 921 065	Indoor 180 NM Minuterie EDI	Bewegungsmelder für Minuterien, 2 Leiter, Befestigungsplatte EDIZIOdue
151125		Indoor 180 UP Minuterie EDI/B	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, braun
151141		Indoor 180 UP Minuterie EDI/BE	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige
151093		Indoor 180 UP Minuterie EDI/DG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, dunkelgrau
151109		Indoor 180 UP Minuterie EDI/HG	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, hellgrau
151077		Indoor 180 UP Minuterie EDI/S	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, schwarz
141814	535 941 025	Indoor 180 UP Minuterie EDI/W	Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, weiss
