299.00 CHF 299.00 CHF 299.0 CHF

299.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

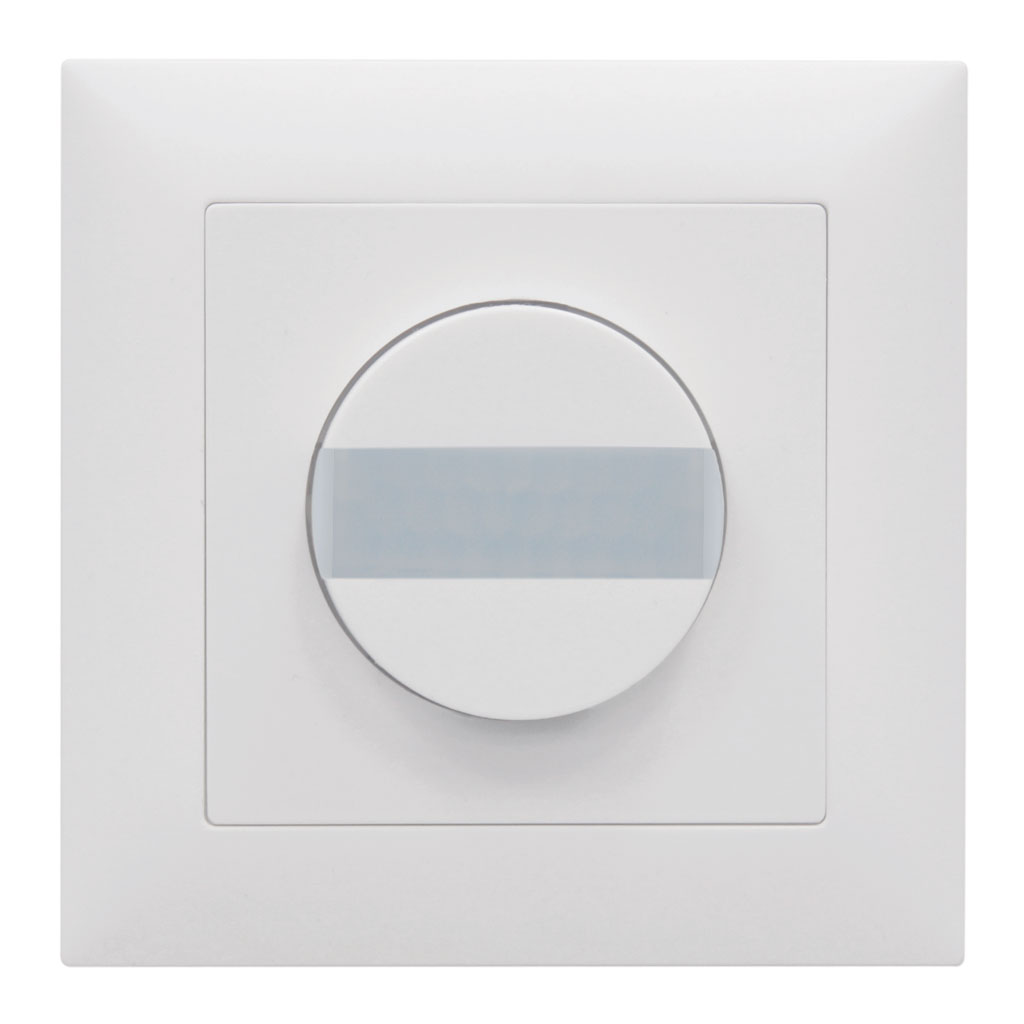

Intelligenter Lichtschalter KNX, Design EDIZIOdue, weiss

E-Nr.: 535 000 009

299.00 CHF 299.00 CHF 299.0 CHF

299.00 CHF

Preis brutto exkl. MwSt.

Für Wand-Unterputz-Montage mit 120° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
KNX-Präsenzmelder mit integriertem KNX-BUS-Ankoppler
1x Licht (regel- oder schaltbar), 1x Slave-Ausgang, 3x HKL Ausgänge (unabhängig)
HKL Mode (1=Komfort, 2=Standby, 3= Economy, 4 Frost/Hitzeschutz)
Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb
Individuelle Empfindlichkeitsanpassung des Bewegungssensors
Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches
Umfangreiche Optimierungsmöglichkeiten für die Lichtmessung
Ausgabe des gemessenen Lichtwertes auf den Bus
Anpassung der Dimmkurve
Mischlichtmessung mittels innenliegendem Lichtsensor
IR-fernbedienbar mittels freiprogrammierbarer 5 Tasten Fernbedienung (Zubehör)
PIN-Code
Einbrennfunktion für Leuchtstofflampen (von 1 h bis 100 h wählbar)
Programmiermodus (physikalische Adresse) mittels IR bedienbar
Regeln/Schalten von drei Lichtgruppen mittels Offset (externe Beeinflussung möglich)
Manuelle Beeinflussung über externe KNX-Taster möglich
Überwachen der Funktion (Lebenszeichen, zyklisches Senden)
Kurzpräsenz, Selbstanpassung der Nachlaufzeit, Korridorfunktion
Zwangsabschaltung
Verschiedene Sperrfunktionen
Softstart
Anwesenheitssimulation
Zwei Logikmodule
Intelligente Zentral-Aus-Funktion
Aufruf von Lichtszenen
Status-LEDs aktivierbar/deaktivierbar
Frei definierbares Verhalten bei Busspannungswiederkehr
Variable Sicherheitspause nach einem Abschalten der Leuchten
Temperatursensor
Parametrierung ab ETS 4 zur Integration in KNX-Systeme
Integriertes Downlight mit Orientierungs- und Nachtlichtfunktion
Mit integriertem 2-fach Taster

is_knx_edi_up_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe minimum [m]	1
Montagekategorie	Unterputz (UP)
Material und Bauform
Farbcode	NCS S0500N matt
Farbe	Weiss
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Spannungsart	DC
Spannungsversorgung	KNX, 24 V
Stromaufnahme [mA]	24
Sensoreigenschaften
Ansprechempfindlichkeit einstellbar	ja
Ausführung	Intelligenter Lichtschalter
Erfassungswinkel [°]	120
Messbereich Temperatursensor	-5 °C bis +45 °C
Funktionseigenschaften
Anzahl Kanäle	4
Fernbedienbar (IR)	IR-RC (Folie IR-PD KNX), IR-PD KNX Mini
Steuerung	KNX, KNX TP 256
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Einschaltverzögerung	0 s - 30 h
Halbautomatik	ja
HLK	ja
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Nachlaufzeit	23 h 59 min 59 s
max. Schaltleistung	Abhängig vom Aktor
min. Nachlaufzeit	1 s
Nachtlicht	ja (Helligkeit einstellbar)
Orientierungslicht	ja (Zeit/Helligkeit einstellbar)
Steuerausgang	Softwarekontakt
Funktionseigenschaften [Eingang]
Tastereingang	ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	III

is_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Typ	Beschreibung
Datenblatt	Datenblatt IS UP DX KNX EDI/W
Bedienungsanleitung	Bedienungsanleitung IS DX KNX (KNX Generation 6)
Funktions- und Applikationsbeschreibung	Funktionsbeschreibung KNX Generation 6
KNX-Produktdatenbank	Produktdatenbank IS DX KNX G 6.0 (KNX Generation 6)

Typ: IS UP DX KNX EDI/W
Beschreibung: Intelligenter Lichtschalter KNX, Design EDIZIOdue, weiss
E-Nr.: 535 000 009
Art-Nr.: 161587
EAN: 4007529666072

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe minimum [m]: 1, Montagekategorie: Unterputz (UP)
Material und Bauform
Farbcode: NCS S0500N matt, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Spannungsart: DC, Spannungsversorgung: KNX, 24 V, Stromaufnahme [mA]: 24
Sensoreigenschaften
Ansprechempfindlichkeit einstellbar: ja, Ausführung: Intelligenter Lichtschalter, Erfassungswinkel [°]: 120, Messbereich Temperatursensor: -5 °C bis +45 °C
Funktionseigenschaften
Anzahl Kanäle: 4, Fernbedienbar (IR): IR-RC (Folie IR-PD KNX), IR-PD KNX Mini, Steuerung: KNX, KNX TP 256
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Einschaltverzögerung: 0 s - 30 h, Halbautomatik: ja, HLK: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Nachlaufzeit: 23 h 59 min 59 s, max. Schaltleistung: Abhängig vom Aktor, min. Nachlaufzeit: 1 s, Nachtlicht: ja (Helligkeit einstellbar), Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Steuerausgang: Softwarekontakt
Funktionseigenschaften [Eingang]
Tastereingang: ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: III

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie IS 120 DX KNX V6 EDI

Art-Nr.	E-Nr.	Produkte	Beschreibung
161590	535 001 009	IS AP DX KNX EDI/W	Intelligenter Lichtschalter KNX, Design EDIZIOdue, weiss
161593	535 006 009	IS C DX KNX EDI/W	Intelligenter Lichtschalter KNX, Design EDIZIOdue, weiss
161586	535 006 679	IS N DX KNX	Intelligenter Lichtschalter KNX
161587	535 000 009	IS UP DX KNX EDI/W	Intelligenter Lichtschalter KNX, Design EDIZIOdue, weiss
