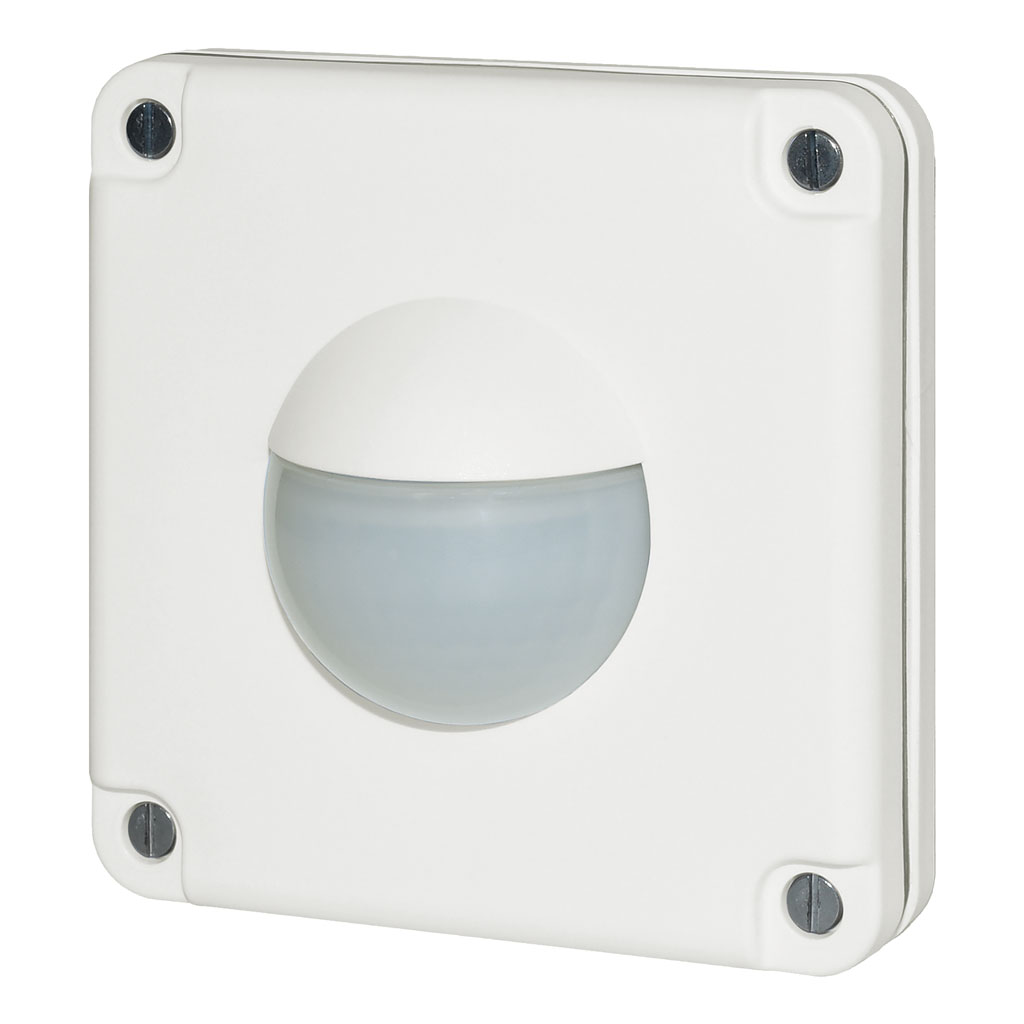

Indoor 180 NUP Kombi FE/W

Bewegungsmelder 10A, weiss

E-Nr.: 535 946 001

208.00 CHF 208.00 CHF 208.0 CHF

208.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Unterputz Nass (NUP) mit 180° Erfassungsbereich
Art-Nr.	E-Nr.	Beschreibung	Farbe
162636	535946041	Indoor 180 NUP Kombi FE/HG	Hellgrau
162635	535946051	Indoor 180 NUP Kombi FE/S	schwarz
162634	535946001	Indoor 180 NUP Kombi FE/W	Weiss

Für Wand-Unterputz-Montage Nass (NUP) mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
NEVO kompatibel
Integriertes Mikrofon für die Überwachung von verwinkelten Räumen
Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar
Für die Anwendung im Aussenbereich, in Duschen, Garagen etc.
Für Montagehöhen zwischen 1.1 - 2.2 m
1 Kanal für Lichtsteuerung
Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)
Abdeckclip für die Abdeckung des vertikalen Erfassungsbereiches zum Ausblenden von Störquellen unterhalb des Gerätes, z.B. Kleintiere etc.
Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben
3 Farben verfügbar (als Bausatz bestellbar)

wm_nup_fe_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum 2 [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Unterputz Nass (NUP)
Material und Bauform
Farbcode	RAL 9010
Farbe	Weiss
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (+/- 10 %)
Sensoreigenschaften
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	180
Mikrofon	ja
Funktionseigenschaften
Anzahl Kanäle	1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	16 min
max. Schaltleistung	2300 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Funktionseigenschaften [Eingang]
Tastereingang	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	55
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Bewegungs- und helligkeitsabhängige Lichtsteuerung

2) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

5) Parallelbetrieb

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Typ	Beschreibung
Datenblatt	Datenblatt Indoor 180 NUP Kombi FE/W
Beiblatt, Zusatzblatt	Zusatzblatt Montageanleitung (ab Sommer 2022)
Bedienungsanleitung	Indoor 180 Kombi (ab Frühling 2022)
Bedienungsanleitung	Indoor 180 Kombi (ab Herbst 2019)
Bedienungsanleitung	Indoor 180 Kombi BEG-NAP-NUP (bis ca. Herbst 2019)
Bedienungsanleitung	Indoor 180 Kombi

Typ: Indoor 180 NUP Kombi FE/W
Beschreibung: Bewegungsmelder 10A, weiss
E-Nr.: 535 946 001
Art-Nr.: 162634
EAN: 4007529663521

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum 2 [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Unterputz Nass (NUP)
Material und Bauform
Farbcode: RAL 9010, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 55, Schutzklasse: II
