490.00 CHF 490.00 CHF 490.0 CHF

490.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

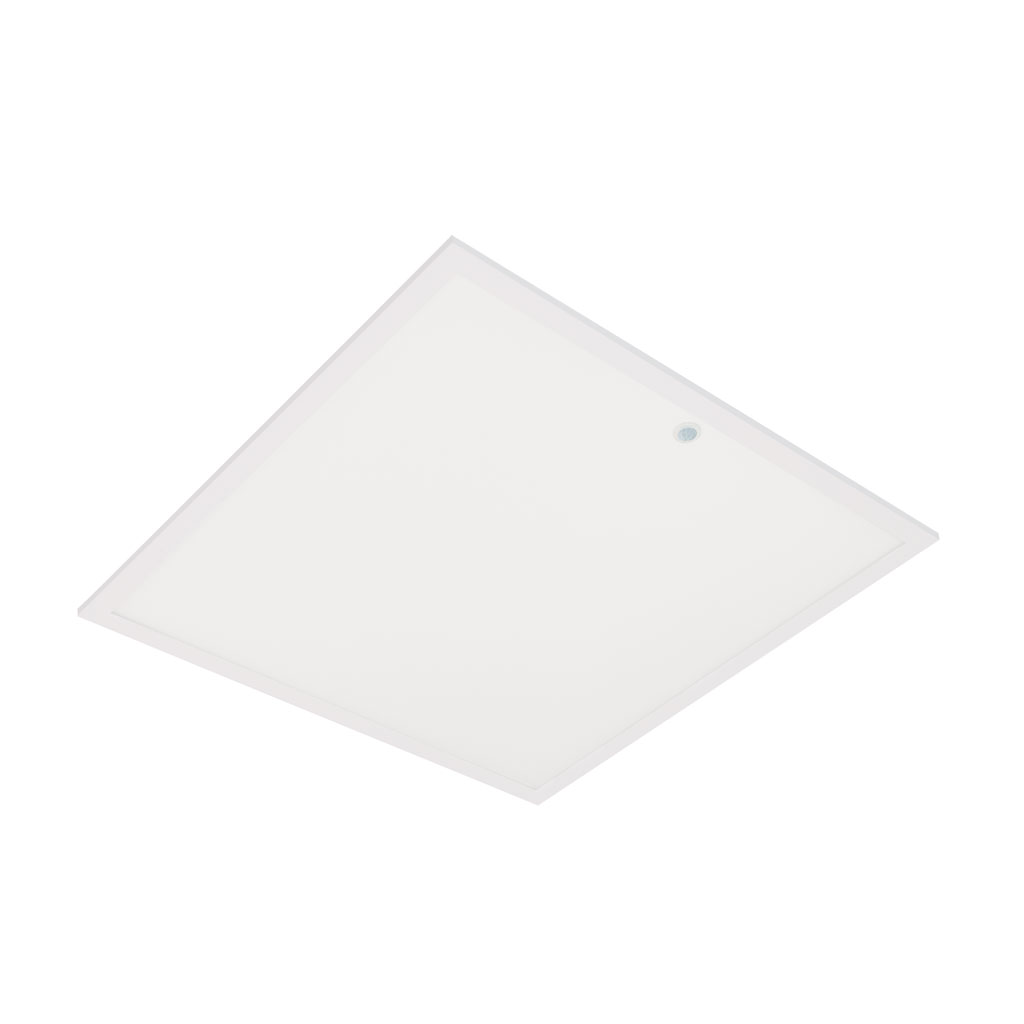

Intelligente Leuchte TRIVALITE mit Präsenzmelder

E-Nr.: 941 400 289

Preis auf Anfrage

Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
Stromsparende, langlebige LED-Technik
Hochwertige Verarbeitung und Materialien
Intelligente Einlegeleuchte, Quadratisch
Hochempfindliche und störfeste Passiv-Infrarot-Anwesenheitserfassung, klare Bereichs-Eingrenzung dank Abdeckclip
Dimmt oder schaltet automatisch in Abhängigkeit von Präsenz und Tageslicht
Einfache Funk oder 1-Draht-Erweiterung zu intelligentem, vorkonfiguriertem Leuchten-Netzwerk
2 Eingänge zur Übersteuerung mit Tastern, Zeitschaltuhren oder Bewegungsmeldern
Schwarm- Funktionalität
UGR19 Tauglich
Zeitloses Design aus Aluminium Weiss / Microprismenabdeckung
Sofort betriebsbereit dank vorkonfigurierten Steuerprogrammen
DC-Erkennung mit automatischem Aufruf von Notlicht-Steuerprogramm

vela_q600_q625_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	2.5 - 3
Montagehöhe minimum [m]	2
Montagekategorie	Decken-Einbau
Material und Bauform
Farbe	Weiss
UV-Beständig	ja
Lichttechnik
Blendungsbewertung «UGR»	19
Farbtemperatur [K]	4000
Farbwiedergabe-Index (CRI)	> 80
Leuchtmittel	LED
Lichtanteil direkt-indirekt	100 % / 0 %
Lichtausbeute [lm/W]	132
Lichtaustritt	direkt
Lichtstrom (ab Diffusor) [lm]	4150
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V
Maximale Länge Datendraht «D» [km]	1
Maximale Leistungsaufnahme [W]	39
Sensoreigenschaften
Erfassungswinkel [°]	360
Funktionseigenschaften
Fernbedienbar (IR)	Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android)
Steuerung	TRIVALITE
Geeignet für drahtlose Übertragung	ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	1 - 1000
Halbautomatik	ja
Orientierungslicht	ja
Steuerausgang	Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Tastereingang	ja
Notlicht
Geeignet für Notlicht	ja
Lichtstrom bei Notlicht (ab Diffusor) [lm]	200
Notlicht	mit 230 V DC
Lieferumfang
Mit Betriebsgerät	LED, ja
Bewegungsmelder	ja
Leuchtmittel	ja
Lichtsensor	ja
Deklarationen
Schutzart [IP]	20
Schutzklasse	I
Energieeffizienzklasse Leuchte/System	E
Lebensdauer L70B10 bei 25°C [h]	50000

pd9_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

Vela-625-x-y_LV

1) Draht Gruppen/System-Betrieb

Für die Kommunikation zwischen mehreren Leuchten braucht es lediglich den Datendraht «D» (Bus-Topologie). Die maximal zulässige Länge des Datendrahtes «D» ist 1 km.

2) Funk Gruppen/System-Betrieb

Für die Kommunikation zwischen mehreren Leuchten kann alternativ zur Drahtkommunikation ein Funknetz aufgebaut werden. Funknetze funktionieren ohne Einschränkung auch Sicherungsgruppen übergreifend.

3) Gruppen-/Systembetrieb über 2 Sicherungsgruppen

Für die Kommunikation zwischen mehreren Leuchten, welche sich in verschiedenen Sicherungsgruppen befinden, muss der Verbindungsdraht «D» über einen Hilfskontakt des jeweiligen Leitungsschutzschalters geführt werden. So wird sichergestellt, dass nach Ausschalten des LS auch auf dem Datendraht in der abgeschalteten Gruppe keine Spannung mehr anliegen kann. Bei der Verwendung von Fehlerstrom-Leitungsschutzschaltern FI-LS/FI muss der Verbindungsdraht «D» ebenfalls über den FI-LS/FI geführt werden.

4) Normalbetrieb mit externem Taster

Für eine noch einfachere Installation empfehlen wir die Verwendung von Funktaster mit Funkenpfänger an der Leuchte.

5) Master-Slave-Betrieb

In der Werkseinstellung kann via Tastereingang T2 ein Slavepräsenzmelder von BEG, zur Erweiterung des Erfassungsbereiches, angeschlossen werden.

Typ	Beschreibung
Datenblatt	Datenblatt Vela-Q625-4-B
Katalog und Broschüre	Komfort, Nachhaltigkeit, Sicherheit - TRIVALITE by Swisslux
BIM-Daten	BIM Modell Vela
Bedienungsanleitung	Bedienungsanleitung Vela TRIVALITE
Lichtverteilungskurve	Lichtverteilungskurve Vela

Typ: Vela-Q625-4-B
Beschreibung: Intelligente Leuchte TRIVALITE mit Präsenzmelder
E-Nr.: 941 400 289
Art-Nr.: 162803
EAN: 7640159372547

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5 - 3, Montagehöhe minimum [m]: 2, Montagekategorie: Decken-Einbau
Material und Bauform
Farbe: Weiss, UV-Beständig: ja
Lichttechnik
Blendungsbewertung «UGR»: 19, Farbtemperatur [K]: 4000, Farbwiedergabe-Index (CRI): > 80, Leuchtmittel: LED, Lichtanteil direkt-indirekt: 100 % / 0 %, Lichtausbeute [lm/W]: 132, Lichtaustritt: direkt, Lichtstrom (ab Diffusor) [lm]: 4150
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V, Maximale Länge Datendraht «D» [km]: 1, Maximale Leistungsaufnahme [W]: 39
Sensoreigenschaften
Erfassungswinkel [°]: 360
Funktionseigenschaften
Fernbedienbar (IR): Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android), Steuerung: TRIVALITE, Geeignet für drahtlose Übertragung: ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 1 - 1000, Halbautomatik: ja, Orientierungslicht: ja, Steuerausgang: Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Tastereingang: ja
Notlicht
Geeignet für Notlicht: ja, Lichtstrom bei Notlicht (ab Diffusor) [lm]: 200, Notlicht: mit 230 V DC
Lieferumfang
Mit Betriebsgerät: LED, , ja, Bewegungsmelder: ja, Leuchtmittel: ja, Lichtsensor: ja
Deklarationen
Schutzart [IP]: 20, Schutzklasse: I, Energieeffizienzklasse Leuchte/System: E, Lebensdauer L70B10 bei 25°C [h]: 50000
