1. TRIVALITE
  2. Orion-R400-4-B
Standard-Preisliste - Brutto
TRIVALITE

Orion-R400-4-B

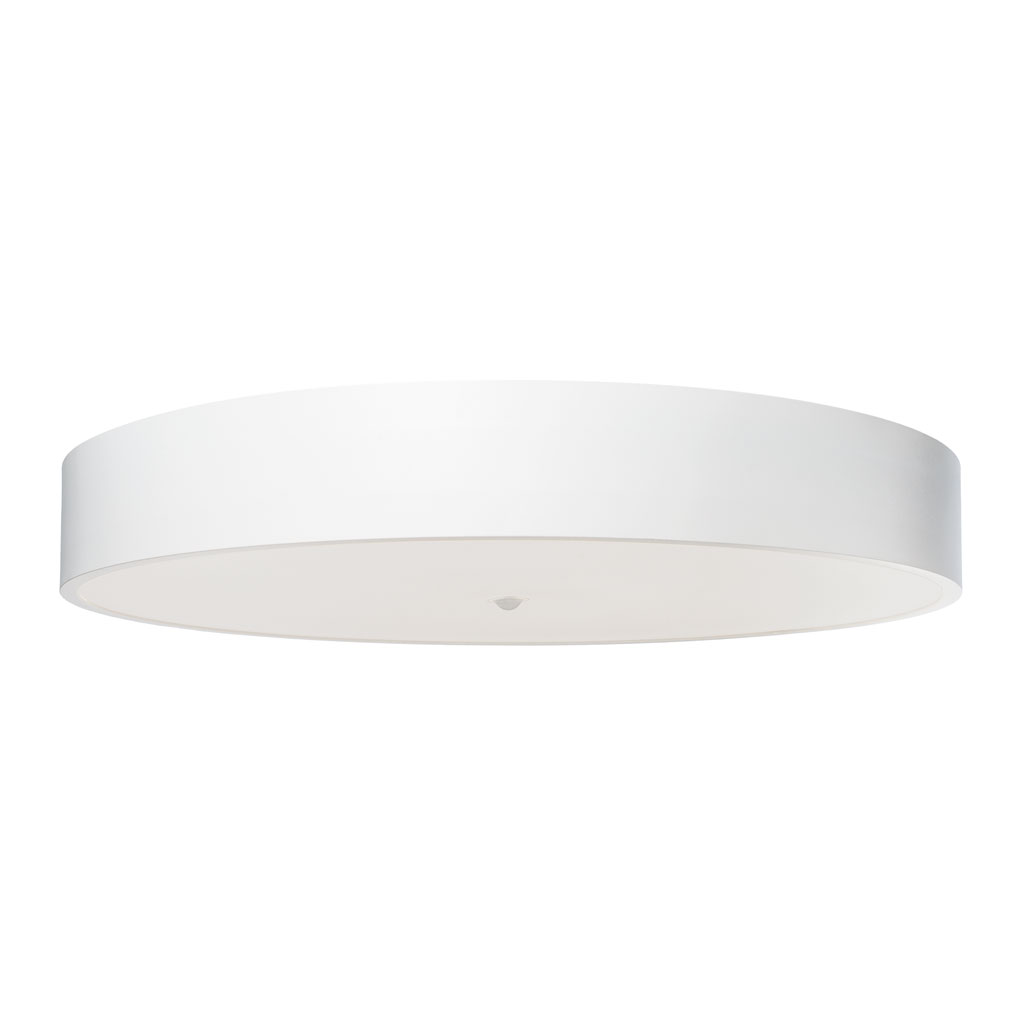

Intelligente Leuchte TRIVALITE mit Präsenzmelder

E-Nr.: 941 300 719

Preis auf Anfrage

  • Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.

  • Stromsparende, langlebige LED-Technik

  • Hochwertige Verarbeitung und Materialien

  • Intelligente Aufbauleuchte, rund

  • Hochempfindliche und störfeste Passiv-Infrarot-Anwesenheitserfassung, klare Bereichs-Eingrenzung dank Abdeckclip

  • Dimmt oder schaltet automatisch in Abhängigkeit von Präsenz und Tageslicht

  • Einfache Funk oder 1-Draht-Erweiterung zu intelligentem, vorkonfiguriertem Leuchten-Netzwerk

  • 2 Eingänge zur Übersteuerung mit Tastern, Zeitschaltuhren oder Bewegungsmeldern

  • Schwarm- Funktionalität

  • Zeitloses Design aus weiss-lackiertem Aluminium

  • Sofort betriebsbereit dank vorkonfigurierten Steuerprogrammen

  • DC-Erkennung mit automatischem Aufruf von Notlicht-Steuerprogramm

Orion-R400_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 2.5 - 3
Montagehöhe minimum [m] 2
Montagekategorie Decken-Anbau
Material und Bauform
Farbe Weiss
Lichttechnik
Farbtemperatur [K] 4000
Farbwiedergabe-Index (CRI) > 85
Leuchtmittel LED
Lichtanteil direkt-indirekt 100 % / 0 %
Lichtausbeute [lm/W] 100
Lichtaustritt direkt
Lichtstrom (ab Diffusor) [lm] 3200
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V
Maximale Länge Datendraht «D» [km] 1
Maximale Leistungsaufnahme [W] 30
Sensoreigenschaften
Erfassungswinkel [°] 360
Funktionseigenschaften
Fernbedienbar (IR) Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android)
Steuerung TRIVALITE
Geeignet für drahtlose Übertragung ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 1 - 1000
Halbautomatik ja
Orientierungslicht ja
Steuerausgang Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang ja
Tastereingang ja
Funktionseigenschaften [Eingang 2]
Slaveeingang ja
Tastereingang ja
Notlicht
Geeignet für Notlicht ja
Notlicht mit 230 V DC
Lieferumfang
Mit Betriebsgerät LED, ja
Bewegungsmelder ja
Leuchtmittel ja
Lichtsensor ja
Deklarationen
Schutzart [IP] 20
Schutzklasse I
Energieeffizienzklasse Leuchte/System F
Energieeffizienzklasse Leuchtmittel E
Lebensdauer L70B10 bei 25°C [h] 50000

pd9_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

Orion-r40-x-y_LV

1) Draht Gruppen/System-Betrieb

leuchte_c_ngd_SS

Für die Kommunikation zwischen mehreren Leuchten braucht es lediglich den Datendraht «D» (Bus-Topologie). Die maximal zulässige Länge des Datendrahtes «D» ist 1 km.

2) Funk Gruppen/System-Betrieb

leuchte_c_ngf_SS

Für die Kommunikation zwischen mehreren Leuchten kann alternativ zur Drahtkommunikation ein Funknetz aufgebaut werden. Funknetze funktionieren ohne Einschränkung auch Sicherungsgruppen übergreifend.

3) Gruppen-/Systembetrieb über 2 Sicherungsgruppen

leuchte_c_n2g_SS

Für die Kommunikation zwischen mehreren Leuchten, welche sich in verschiedenen Sicherungsgruppen befinden, muss der Verbindungsdraht «D» über einen Hilfskontakt des jeweiligen Leitungsschutzschalters geführt werden. So wird sichergestellt, dass nach Ausschalten des LS auch auf dem Datendraht in der abgeschalteten Gruppe keine Spannung mehr anliegen kann. Bei der Verwendung von Fehlerstrom-Leitungsschutzschaltern FI-LS/FI muss der Verbindungsdraht «D» ebenfalls über den FI-LS/FI geführt werden.

4) Normalbetrieb mit externem Taster

leuchte_c_nt_SS

Für eine noch einfachere Installation empfehlen wir die Verwendung von Funktaster mit Funkenpfänger an der Leuchte.

5) Master-Slave-Betrieb

leuchte_c_ms_SS

In der Werkseinstellung kann via Tastereingang T2 ein Slavepräsenzmelder von BEG, zur Erweiterung des Erfassungsbereiches, angeschlossen werden.

Typ Beschreibung
Datenblatt Datenblatt Orion-R400-4-B
BIM-Daten BIM Modell Orion
Bedienungsanleitung Bedienungsanleitung Orion R TRIVALITE
Lichtverteilungskurve Lichtverteilungskurve Orion R40
Typ: Orion-R400-4-B
Beschreibung: Intelligente Leuchte TRIVALITE mit Präsenzmelder
E-Nr.: 941 300 719
Art-Nr.: 162878
EAN: 7640159372646

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5 - 3, Montagehöhe minimum [m]: 2, Montagekategorie: Decken-Anbau
Material und Bauform
Farbe: Weiss
Lichttechnik
Farbtemperatur [K]: 4000, Farbwiedergabe-Index (CRI): > 85, Leuchtmittel: LED, Lichtanteil direkt-indirekt: 100 % / 0 %, Lichtausbeute [lm/W]: 100, Lichtaustritt: direkt, Lichtstrom (ab Diffusor) [lm]: 3200
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V, Maximale Länge Datendraht «D» [km]: 1, Maximale Leistungsaufnahme [W]: 30
Sensoreigenschaften
Erfassungswinkel [°]: 360
Funktionseigenschaften
Fernbedienbar (IR): Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android), Steuerung: TRIVALITE, Geeignet für drahtlose Übertragung: ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 1 - 1000, Halbautomatik: ja, Orientierungslicht: ja, Steuerausgang: Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Tastereingang: ja
Notlicht
Geeignet für Notlicht: ja, Notlicht: mit 230 V DC
Lieferumfang
Mit Betriebsgerät: LED, , ja, Bewegungsmelder: ja, Leuchtmittel: ja, Lichtsensor: ja
Deklarationen
Schutzart [IP]: 20, Schutzklasse: I, Energieeffizienzklasse Leuchte/System: F, Energieeffizienzklasse Leuchtmittel: E, Lebensdauer L70B10 bei 25°C [h]: 50000

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[142503] AC-PD9 S1

AC-PD9 S1

Abdeckclips zu PD9 S1

Art-Nr.: 142503

Zubehör

[142879] IR-Connect

IR-Connect

Bluetooth-IR Schnittstelle TRIVALITE

E-Nr.: 941 933 999
