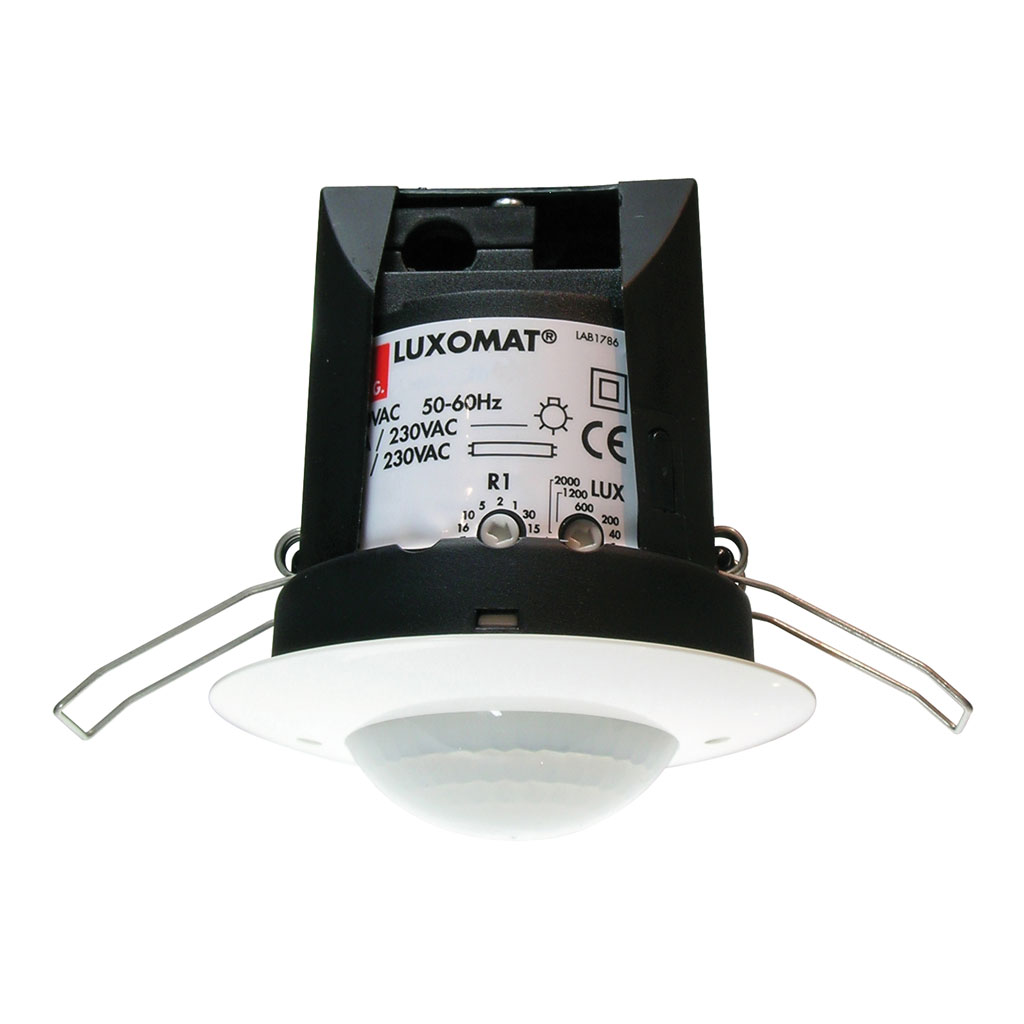

PD3 360 DE

Détecteur de mouvement 10A, blanc

No E: 535 943 905

plus disponible

Produit de suivi

PD3 S 360 DE/W
Détecteur de mouvement 10A, blanc

130,00 CHF 130.0 CHF 130,00 CHF

Catégorie de montage
Adapté à un montage au plafond
Hauteur de montage recommandée [m]
Hauteur de montage min. [m]
Hauteur de montage max. [m]
Type de raccordement
Hauteur [mm]
Diamètre [mm]
Trou de forage [mm]
Profondeur d'encastrement [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Résistant aux UV
Couleur
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]
Portée pour personnes assises (présence), hauteur 5 m [m]
Modèle
Quantité de canaux
Nombre de zones de commutation
Charges capacitives
Sensibilité lumineuse [lx]
Puissance de commutation max.
Courant de démarrage max.
Surveillance d'escalier
Temporisation min.
Temporisation max.
Fonction à impulsion
Détecteurs de mouvement et de présence
Angle de détection [°]
Portée de détection
Couleur
Catégorie de montage
Indice de protection [IP]
Microphone
Lieu de montage
Famille de produit
Groupe de produit
Rayon / Diamètre [m]
Tension d’alimentation
Contrôle
Température
Quantité de canaux (ou plus)
Statut de l'assortiment
Domaine d'application
Hauteur de montage max. [m] - [ V E R A L T E T ]
Champs de détection
Garantie [ans]
Sortie de commutation

Cette combinaison n'existe pas.

Ajouter au panier

Pour montage dans les faux-plafonds avec zone à 360° pour la détection fiable des mouvements
Montage rapide grâce à la fixation de ressort
Réglage de la minuterie et de la luminosité
Fonction à impulsion en standard
Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)
Avec caches clipsables

dm_beg_ze_sk_de_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Integré (EB)
Adapté à un montage au plafond	oui
Hauteur de montage recommandée [m]	2.5
Hauteur de montage min. [m]	2.5
Hauteur de montage max. [m]	10
Type de raccordement	Borne enfichable
Matériel et type de construction
Hauteur [mm]	88
Diamètre [mm]	79
Trou de forage [mm]	68
Profondeur d'encastrement [mm]	71
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK04
Classe de protection	II
Marque de test	CE
Résistant aux UV	PC résistant aux UV
Couleur	Blanc brillant
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	8
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Portée pour personnes assises (présence) [m]	4
Angle de détection [°]	360
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]	20
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]	10
Portée pour personnes assises (présence), hauteur 5 m [m]	6
Caractéristiques de fonction
Modèle	Détecteur de mouvement
Quantité de canaux	1
Physische Ausgänge
Nombre de zones de commutation	1
Charges capacitives	oui
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Puissance de commutation max.	2300 W (cos ϕ=1)
Courant de démarrage max.	800 A (max. 200 µs)
Surveillance d'escalier	oui
Temporisation min.	15 s
Temporisation max.	30 min
Fonction à impulsion	oui

decke_normal_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

2) Fonctionnement en parallèle

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

3) Fonctionnement en continu avec interrupteur externe

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

4) Fonctionnement normal avec circuit RC

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

5) Fonctionnement normal

Commande d'éclairage en fonction du mouvement et de la luminosité

6) Fonction à impulsion sur minuterie

La fonction d'impulsion doit etre activee.

7) SCHALTBILD FEHLT

SCHALTBILD FEHLT

Type	Description
Fiche technique	Fiche technique PD3 360 DE
Manuel d'utilisation	PD3 360 DE ( de )
Manuel d'utilisation	PD3 360 DE ( fr )

Type: PD3 360 DE
Description: Détecteur de mouvement 10A, blanc
No E: 535 943 905
No art.: 141460
EAN: 141460

Caractéristiques de montage
Catégorie de montage: Integré (EB), Adapté à un montage au plafond: oui, Hauteur de montage recommandée [m]: 2.5, Hauteur de montage min. [m]: 2.5, Hauteur de montage max. [m]: 10, Type de raccordement: Borne enfichable
Matériel et type de construction
Hauteur [mm]: 88, Diamètre [mm]: 79, Trou de forage [mm]: 68, Profondeur d'encastrement [mm]: 71, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK04, Classe de protection: II, Marque de test: CE, Résistant aux UV: PC résistant aux UV, Couleur: Blanc brillant
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 8, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 360, Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]: 20, Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]: 10, Portée pour personnes assises (présence), hauteur 5 m [m]: 6
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 2300 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Temporisation min.: 15 s, Temporisation max.: 30 min, Fonction à impulsion: oui

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Accessoires

Color RAL NCS

Couleur spéciale mat ou brillant

No art.: 141522

RC-1

Circuit RC Mini

No E: 535 999 097

RC-HU

Circuit RC pour montage DIN rail

No E: 578 500 019
