  3. Indoor 180 NM Kombi EDI
Standard-Preisliste - Brutto
B.E.G. LUXOMAT

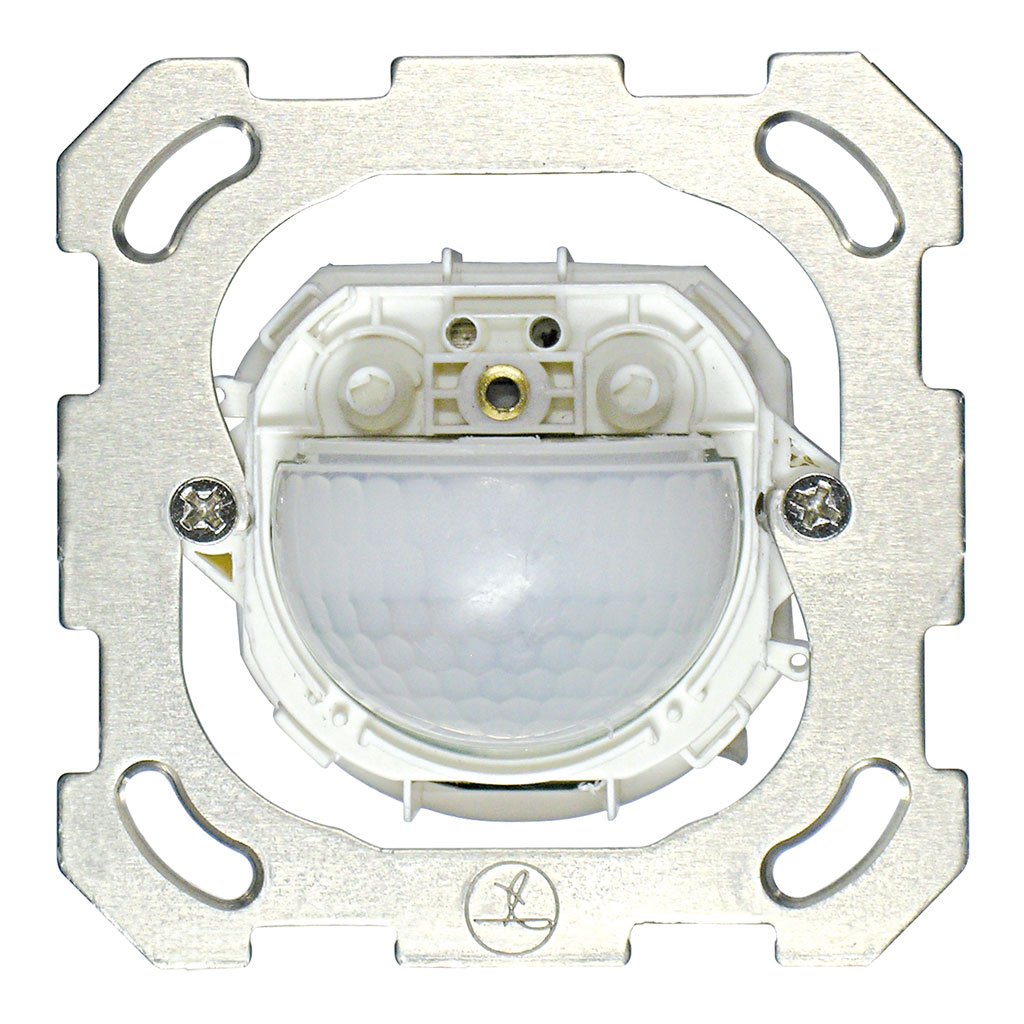

Indoor 180 NM Kombi EDI

Indoor 180 NM Kombi EDI

https://www.swisslux.ch/web/image/product.template/1921/image_1920?unique=a0e003f

Détecteur de mouvement 10A, plaque de fixation EDIZIOdue

No E: 535 920 065

160,65 CHF 160.65 CHF 160,65 CHF

Not Available For Sale

Prix ​TVA/CAR excl.

160,65 CHF 160.65 CHF 160,65 CHF

Not Available For Sale

  • Catégorie de montage
  • Adapté à un montage mural
  • Hauteur de montage recommandée [m]
  • Hauteur de montage min. [m]
  • Hauteur de montage max. [m]
  • Type de raccordement
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Matériel
  • Qualité de matérial
  • Indice de protection [IP]
  • Température de service [°C]
  • Résistance aux chocs [IK]
  • Classe de protection
  • Marque de test
  • Sans halogène
  • Résistant aux UV
  • Couleur
  • Tension d’alimentation
  • Type de tension
  • Fréquence secteur [Hz]
  • Construction détecteur courant max. [A]
  • Portée pour le passage latéral (mouvement tangentiel) [m]
  • Portée pour l'approche vers la lentille (mouvement radial) [m]
  • Portée pour personnes assises (présence) [m]
  • Angle de détection [°]
  • Nombre de capteurs PIR
  • Nombre de détecteurs de luminosité
  • Sensibilité lumineuse réglable
  • Microphone
  • Modèle
  • Quantité de canaux
  • Nombre de zones de commutation
  • Charges capacitives
  • Sensibilité lumineuse [lx]
  • Puissance de commutation max.
  • Courant de démarrage max.
  • Surveillance d'escalier
  • Temporisation min.
  • Temporisation max.
  • Fonction à impulsion
  • Contact d’entrée pour bouton poussoir
  • Détecteurs de mouvement et de présence
  • Angle de détection [°]
  • Portée de détection
  • Catégorie de montage
  • Indice de protection [IP]
  • Microphone
  • Lieu de montage
  • Famille de produit
  • Groupe de produit
  • Rayon / Diamètre [m]
  • Tension d’alimentation
  • Contrôle
  • Température
  • Quantité de canaux (ou plus)
  • Statut de l'assortiment
  • Domaine d'application
  • Hauteur de montage max. [m] - [ V E R A L T E T ]
  • Garantie [ans]
  • Sortie de commutation
  • Relais

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

Partager

No art. No E Description
141929 535 920 065 Indoor 180 NM Kombi EDI
141932 535 920 066 Indoor 180 NM Kombi SID
141930 535 920 063 Indoor 180 NM Kombi KAL
162688 535 946 601 Indoor 180 NCO Kombi FE/W
162689 535 946 651 Indoor 180 NCO Kombi FE/S
162690 535 946 641 Indoor 180 NCO Kombi FE/HG
170570 535 056 795 Indoor 180 N Kombi SF
141893 535 940 014 Indoor 180 CM Kombi STA/W
151426 535 940 009 Indoor 180 CM Kombi STA/S
151394 Indoor 180 CM Kombi SID/WG
141892 535 940 016 Indoor 180 CM Kombi SID/W
151402 Indoor 180 CM Kombi SID/AN
151410 Indoor 180 CM Kombi SID/AL
141890 535 940 013 Indoor 180 CM Kombi KAL/W
151369 Indoor 180 CM Kombi KAL/S
151385 Indoor 180 CM Kombi KAL/HG
151377 Indoor 180 CM Kombi KAL/DG
151361 Indoor 180 CM Kombi KAL/BE
151353 Indoor 180 CM Kombi KAL/B
141889 535 940 015 Indoor 180 CM Kombi EDI/W
151313 535 940 007 Indoor 180 CM Kombi EDI/S
151329 535 940 006 Indoor 180 CM Kombi EDI/HG
151321 Indoor 180 CM Kombi EDI/DG
151345 Indoor 180 CM Kombi EDI/BE
151337 Indoor 180 CM Kombi EDI/B
142960 535 950 017 Indoor 180 C Kombi STAD/W
142970 535 950 057 Indoor 180 C Kombi STAD/S
141853 535 950 004 Indoor 180 C Kombi STA/W
142139 535 950 054 Indoor 180 C Kombi STA/S
142211 535 950 016 Indoor 180 C Kombi SID/WG
141852 535 950 006 Indoor 180 C Kombi SID/W
142203 535 950 026 Indoor 180 C Kombi SID/AN
142195 535 950 076 Indoor 180 C Kombi SID/AL
170571 535 056 005 Indoor 180 C Kombi SF liv/W
170573 535 056 095 Indoor 180 C Kombi SF liv/UM
170574 535 056 055 Indoor 180 C Kombi SF liv/S
170575 535 056 035 Indoor 180 C Kombi SF liv/HG
170576 535 056 045 Indoor 180 C Kombi SF liv/DG
170572 535 056 015 Indoor 180 C Kombi SF liv/CR
141850 535 950 003 Indoor 180 C Kombi KAL/W
142163 535 950 053 Indoor 180 C Kombi KAL/S
142171 535 950 033 Indoor 180 C Kombi KAL/HG
142179 535 950 043 Indoor 180 C Kombi KAL/DG
142147 535 950 083 Indoor 180 C Kombi KAL/BE
142155 535 950 093 Indoor 180 C Kombi KAL/B
141849 535 950 005 Indoor 180 C Kombi EDI/W
142115 535 950 055 Indoor 180 C Kombi EDI/S
142123 535 950 035 Indoor 180 C Kombi EDI/HG
142131 535 950 045 Indoor 180 C Kombi EDI/DG
142099 535 950 085 Indoor 180 C Kombi EDI/BE
142107 535 950 095 Indoor 180 C Kombi EDI/B

  • Pour montage au mur avec zone à 180° pour la détection fiable des mouvements de personnes ou d'autres sources de chaleur

  • Microphone incorporé pour la surveillance des locaux tortueux

  • Temps de poursuite, sensibilité à la luminosité et aux bruits à réglage continu, microphone déconnectable

  • Pour hauteurs de montage de 1.1 - 2.2 m

  • 1 Canal pour la commande de la lumière

  • Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)

wm_nm_edi_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage Système modulaire
Adapté à un montage mural oui
Hauteur de montage recommandée [m] 1.1
Hauteur de montage min. [m] 1.1
Hauteur de montage max. [m] 2.2
Type de raccordement Borne enfichable
Matériel et type de construction
Largeur [mm] 77
Hauteur [mm] 77
Profondeur [mm] 64
Matériel Plastique
Qualité de matérial Polycarbonate
Indice de protection [IP] 20
Température de service [°C] -25 °C - +55 °C
Résistance aux chocs [IK] IK05
Classe de protection II
Marque de test CE
Sans halogène oui
Résistant aux UV PC résistant aux UV
Couleur n/a
Caractéristiques électronique
Tension d’alimentation 230 V (+/- 10 %)
Type de tension AC
Fréquence secteur [Hz] 50 - 60
Construction détecteur courant max. [A] 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m] 10
Portée pour l'approche vers la lentille (mouvement radial) [m] 4
Portée pour personnes assises (présence) [m] 4
Angle de détection [°] 180
Nombre de capteurs PIR 2
Nombre de détecteurs de luminosité 1
Sensibilité lumineuse réglable oui
Microphone oui
Caractéristiques de fonction
Modèle Détecteur de mouvement
Quantité de canaux 1
Physische Ausgänge
Nombre de zones de commutation 1
Charges capacitives oui
Sensibilité lumineuse [lx] 5 - 2000
Ausgang [1]
Puissance de commutation max. 2300 W (cos ϕ=1)
Courant de démarrage max. 800 A (max. 200 µs)
Surveillance d'escalier oui
Temporisation min. 15 s
Temporisation max. 16 min
Fonction à impulsion oui (durée de pause réglable)
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir oui

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

Portée pour des activités assises (présence)
Portée avec une approche directe (radial)
Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

indoor_180_kombi_n_SS

Commande d'éclairage en fonction du mouvement et de la luminosité

2) Fonctionnement normal avec circuit RC

indoor_180_kombi_nrc_SS

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

3) Fonctionnement normal avec bouton externe

indoor_180_kombi_nt_SS

La lumière peut être allumée ou éteinte manuellement en fonction des besoins par un appui court sur le bouton poussoir (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

4) Fonctionnement en continu avec interrupteur externe

indoor_180_kombi_ds_SS

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

5) Fonctionnement en parallèle

indoor_180_kombi_p_SS

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

6) Fonction à impulsion sur minuterie

indoor_180_kombi_im_SS

La fonction d'impulsion doit etre activee.

7) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

indoor_180_kombi_hos_SS

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

Type Description
Fiche technique Fiche technique Indoor 180 NM Kombi EDI
Catalogue et brochure Détecteurs muraux polyvalents pour n’importe quel défi ( fr )
Manuel d'utilisation Manuels d'utilisation Indoor 180 Kombi (à partir du printemps 2024) ( fr )
Manuel d'utilisation Indoor 180 Kombi (à partir du printemps 2022) ( fr )
Manuel d'utilisation Indoor 180 Kombi (à partir d'automne 2019) ( fr )
Manuel d'utilisation Indoor 180 Kombi BEG-NAP-NUP (jusqu'à env. automne 2019) ( fr )
Manuel d'utilisation Indoor 180 Kombi ( fr )
Type: Indoor 180 NM Kombi EDI
Description: Détecteur de mouvement 10A, plaque de fixation EDIZIOdue
No E: 535 920 065
No art.: 141929
EAN: 4007529651689

Caractéristiques de montage
Catégorie de montage: Système modulaire, Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage min. [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 77, Hauteur [mm]: 77, Profondeur [mm]: 64, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: n/a
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui, Microphone: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 2300 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Temporisation min.: 15 s, Temporisation max.: 16 min, Fonction à impulsion: oui (durée de pause réglable)
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir: oui

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produits inclus

[141719] Indoor 180 N Kombi

Indoor 180 N Kombi

Détecteur de mouvement 10A,

No E: 535 910 007
[141729] BP EDI

BP EDI

Plaque de fixation

No E: 376 163 000
[142573] AC-180

AC-180

Clips de recouvrement pour détecteurs 180°, transparent

No art.: 142573

Accessoires

[141624] RC-1

RC-1

Circuit RC Mini

No E: 535 999 097
[142323] RC-HU

RC-HU

Circuit RC pour montage DIN rail

No E: 578 500 019
