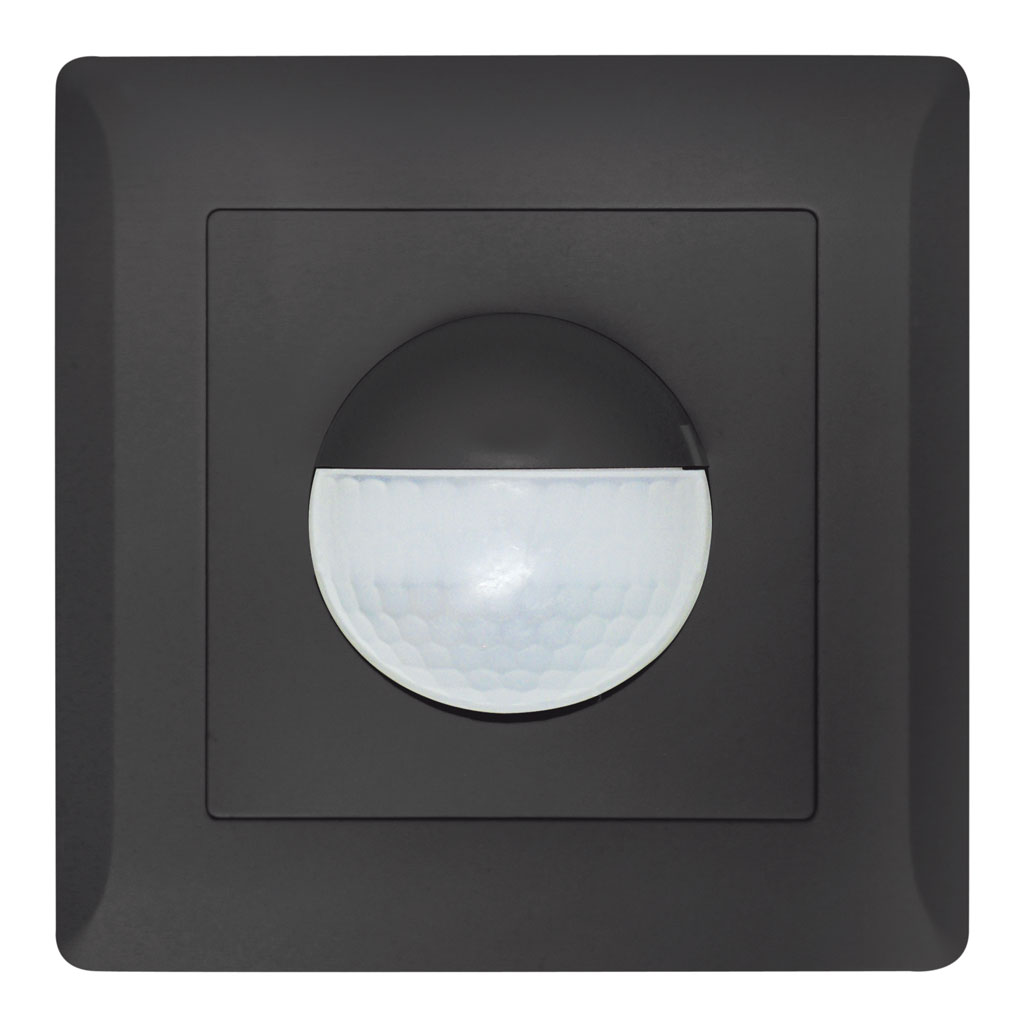

Indoor 180 UP Kombi KAL/S

Détecteur de mouvement 10A, design Kallysto, noir

No art.: 151188

165,00 CHF 165.0 CHF 165,00 CHF

Prix brut TVA/CAR excl.

165,00 CHF 165.0 CHF 165,00 CHF

Catégorie de montage
Adapté à un montage mural
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Largeur [mm]
Hauteur [mm]
Profondeur [mm]
Profondeur d'encastrement [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Construction détecteur courant max. [A]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Nombre de capteurs PIR
Nombre de détecteurs de luminosité
Sensibilité lumineuse réglable
Microphone
Modèle
Quantité de canaux
Nombre de zones de commutation
Charges capacitives
Sensibilité lumineuse [lx]
Puissance de commutation max.
Courant de démarrage max.
Surveillance d'escalier
Temporisation min.
Temporisation max.
Fonction à impulsion
Contact d’entrée pour bouton poussoir
Détecteurs de mouvement et de présence
Designs interrupteur mural
Angle de détection [°]
Portée de détection
Couleur
Catégorie de montage
Indice de protection [IP]
Microphone
Lieu de montage
Famille de produit
Groupe de produit
Rayon / Diamètre [m]
Tension d’alimentation
Contrôle
Température
Quantité de canaux (ou plus)
Statut de l'assortiment
Domaine d'application
Hauteur de montage min. [m]
Hauteur de montage max. [m] - [ V E R A L T E T ]
Garantie [ans]
Sortie de commutation
Relais

Cette combinaison n'existe pas.

Ajouter au panier

Designs interrupteur mural

Couleur

Catégorie de montage

No art.	No E	Description
151188		Indoor 180 UP Kombi KAL/S

Pour montage au mur encastré avec zone à 180° pour la détection fiable des mouvements
Combinaison avec tous les programmes d'interrupteurs et prises de la Suisse
Versions en couleur peuvent être commandées en système modulaire (jusqu'à 7 couleurs disponibles)
Microphone incorporé pour la surveillance des locaux tortueux
Temps de poursuite, sensibilité à la luminosité et aux bruits à réglage continu, microphone déconnectable
Pour hauteurs de montage de 1.1 - 2.2 m
1 Canal pour la commande de la lumière
Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)

wm_up_kal1_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Encastré (UP)
Adapté à un montage mural	oui
Hauteur de montage recommandée [m]	1.1
Hauteur de montage max. [m]	2.2
Type de raccordement	Borne enfichable
Matériel et type de construction
Largeur [mm]	92
Hauteur [mm]	92
Profondeur [mm]	61
Profondeur d'encastrement [mm]	35
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK05
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Résistant aux UV	PC résistant aux UV
Couleur	Noir
Code couleur (similaire)	RAL 9005 matt
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Construction détecteur courant max. [A]	10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	10
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Portée pour personnes assises (présence) [m]	4
Angle de détection [°]	180
Nombre de capteurs PIR	2
Nombre de détecteurs de luminosité	1
Sensibilité lumineuse réglable	oui
Microphone	oui
Caractéristiques de fonction
Modèle	Détecteur de mouvement
Quantité de canaux	1
Physische Ausgänge
Nombre de zones de commutation	1
Charges capacitives	oui
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Puissance de commutation max.	2300 W (cos ϕ=1)
Courant de démarrage max.	800 A (max. 200 µs)
Surveillance d'escalier	oui
Temporisation min.	15 s
Temporisation max.	16 min
Fonction à impulsion	oui (durée de pause réglable)
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir	oui

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

Commande d'éclairage en fonction du mouvement et de la luminosité

2) Fonctionnement normal avec circuit RC

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

3) Fonctionnement normal avec bouton externe

La lumière peut être allumée ou éteinte manuellement en fonction des besoins par un appui court sur le bouton poussoir (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

4) Fonctionnement en continu avec interrupteur externe

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

5) Fonctionnement en parallèle

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

6) Fonction à impulsion sur minuterie

La fonction d'impulsion doit etre activee.

7) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

Type	Description
Fiche technique	Fiche technique Indoor 180 UP Kombi KAL/S
Manuel d'utilisation	Manuels d'utilisation Indoor 180 Kombi (à partir du printemps 2024) ( fr )
Manuel d'utilisation	Indoor 180 Kombi (à partir du printemps 2022) ( fr )
Manuel d'utilisation	Indoor 180 Kombi (à partir d'automne 2019) ( fr )
Manuel d'utilisation	Indoor 180 Kombi BEG-NAP-NUP (jusqu'à env. automne 2019) ( fr )
Manuel d'utilisation	Indoor 180 Kombi ( fr )

Type: Indoor 180 UP Kombi KAL/S
Description: Détecteur de mouvement 10A, design Kallysto, noir
No art.: 151188
EAN: 4007529655731

Caractéristiques de montage
Catégorie de montage: Encastré (UP), Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 92, Hauteur [mm]: 92, Profondeur [mm]: 61, Profondeur d'encastrement [mm]: 35, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Noir, Code couleur (similaire): RAL 9005 matt
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui, Microphone: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 2300 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Temporisation min.: 15 s, Temporisation max.: 16 min, Fonction à impulsion: oui (durée de pause réglable)
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir: oui
