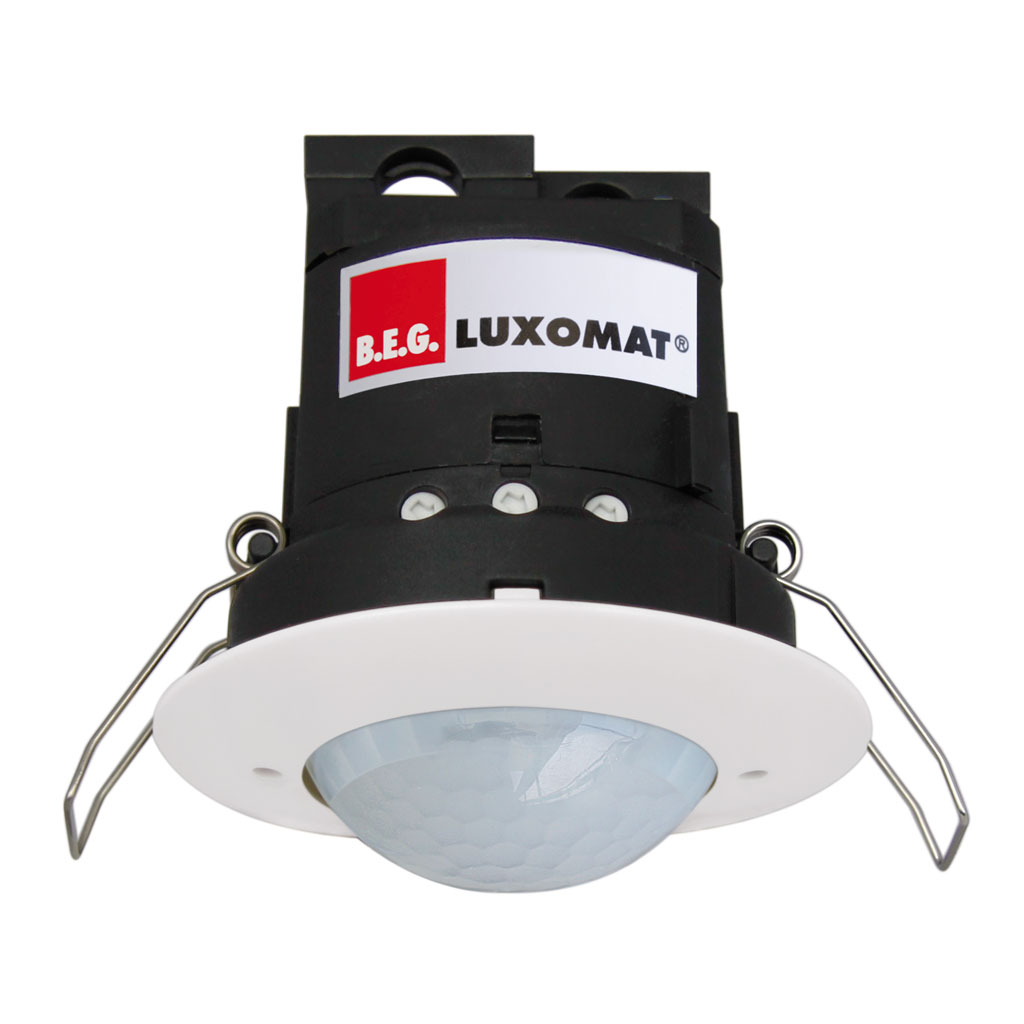

PD2 360 DE DALI-HLK

Détecteur de présence 1x DALI, 1x CVC, blanc

No E: 535 939 240

plus disponible

Produit de suivi

PD2N-M-DACO-1C DALI-2 DE/W
Détecteur de présence 1x DALI, 1x CVC, blanc

254,00 CHF 254.0 CHF 254,00 CHF

Catégorie de montage
Adapté à un montage au plafond
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Hauteur [mm]
Diamètre [mm]
Trou de forage [mm]
Profondeur d'encastrement [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Construction détecteur courant max. [A]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]
Portée pour personnes assises (présence), hauteur 5 m [m]
Nombre de capteurs PIR
Nombre de détecteurs de luminosité
Sensibilité lumineuse réglable
Modèle
Programme d'origine
Télécommandable (IR)
Quantité de canaux
Nombre de zones de commutation
Réglage de lumière constante
Éclairage d'orientation
Sensibilité lumineuse [lx]
Sortie de commande
Semi-automatique
Temporisation min.
Temporisation max.
Puissance de commutation max.
Courant de démarrage max.
Sortie de commutation
Libre de potentiel
Temporisation min.
Temporisation max.
Contact d’entrée pour bouton poussoir
Contact d'entrée pour slave
Systèmes de bus
Angle de détection [°]
Portée de détection
Couleur
Télécommandable (IR)
CVC
Catégorie de montage
Indice de protection [IP]
Microphone
Lieu de montage
Groupe de produit
Rayon / Diamètre [m]
Tension d’alimentation
Contrôle
Température
Quantité de canaux (ou plus)
Quantité de canaux (ou plus)
Statut de l'assortiment
Domaine d'application
Hauteur de montage min. [m]
Hauteur de montage max. [m] - [ V E R A L T E T ]
Champs de détection
Variateur d'éclairage
CVC
Garantie [ans]
Relais

Cette combinaison n'existe pas.

Ajouter au panier

Pour montage dans les faux-plafonds avec zone à 360° pour la détection fiable des mouvements
Montage rapide grâce à la fixation de ressort
Mode de fonctionnement semi-automatique (allumage manuelle/extinction automatique) pour économies d'énergie très élevées
Éclairage d'orientation pour des exigences élevées en matière de sécurité dans les maisons de retraite, hôpitaux, bâtiments publics, etc.
Faible consommation énérgetique
Capteur DALI maître pour la commande directe des luminaires DALI (broadcast). Alimentation du Bus DALI fournie par le capteur.
1 canal DALI pour la régulation à lumière constante (variateur)
1 sortie supplémentaire pour l'éclairage de tableaux ou commandes CVC (Chauffage, Ventilation, Climatisation)
Réglage et surmodulation par la télécommande (feuille de programmation IR-PD DALI HLK pour la télécommande IR-RC inclu)
Avec caches clipsables

dm_beg_ze_de1_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Integré (EB)
Adapté à un montage au plafond	oui
Hauteur de montage recommandée [m]	2.5
Hauteur de montage max. [m]	10
Type de raccordement	Borne enfichable
Matériel et type de construction
Hauteur [mm]	88
Diamètre [mm]	79
Trou de forage [mm]	68
Profondeur d'encastrement [mm]	71
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK05
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Résistant aux UV	PC résistant aux UV
Couleur	Blanc
Code couleur (similaire)	RAL 9010
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Construction détecteur courant max. [A]	10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	8
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Portée pour personnes assises (présence) [m]	4
Angle de détection [°]	360
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]	20
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]	10
Portée pour personnes assises (présence), hauteur 5 m [m]	6
Nombre de capteurs PIR	1
Nombre de détecteurs de luminosité	1
Sensibilité lumineuse réglable	oui
Caractéristiques de fonction
Modèle	Détecteur de présence
Programme d'origine	oui
Télécommandable (IR)	IR-RC (Feuille de programmation IR-PD DALI 1C)
Quantité de canaux	2
Physische Ausgänge
Nombre de zones de commutation	1
Réglage de lumière constante	oui
Éclairage d'orientation	oui (minuterie réglable)
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Sortie de commande	DALI/DSI, Puissance de commutation max. 50 EVG
Semi-automatique	oui
Temporisation min.	1 min
Temporisation max.	30 min
Ausgang [2]
Puissance de commutation max.	2300 W (cos ϕ=1)
Courant de démarrage max.	800 A (max. 200 µs)
Sortie de commutation	Relais 10 A
Libre de potentiel	oui
Temporisation min.	5 min
Temporisation max.	120 min
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir	oui
Caractéristiques de fonction [Entrée 2]
Contact d'entrée pour slave	oui

decke_normal_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

Régulation à la lumière constante dépendant de la présence.

2) Fonctionnement normal avec bouton externe

Le circuit d'éclairage raccordé peut également être commandé manuellement par un bouton poussoir branché à la borne S (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

3) Fonctionnement Master-Slave

Agrandissement de la zone avec des appareils Slave. Remarque: Dans le cas des appareils DIMM, l'endroit d'installation devient la référence de luminosité. L'appareil DIMM devrait être installé de telle sorte qu'il ne reçoive que de la lumière artificielle, qu'il régule lui-même. Il faudrait éviter l'influence de la lumière artificielle commandée ou régulée par d'autres appareils.

4) Fonctionnement Master-Slave avec bouton externe

Type	Description
Fiche technique	Fiche technique PD2 360 DE DALI-HLK
Manuel d'utilisation	Bedienungsanleitung PD2 360 DALI-HLK ( de )
Manuel d'utilisation	Mode d'emploi PD2 360 DALI-HLK ( fr )

Type: PD2 360 DE DALI-HLK
Description: Détecteur de présence 1x DALI, 1x CVC, blanc
No E: 535 939 240
No art.: 163432
EAN: 4007529665839

Caractéristiques de montage
Catégorie de montage: Integré (EB), Adapté à un montage au plafond: oui, Hauteur de montage recommandée [m]: 2.5, Hauteur de montage max. [m]: 10, Type de raccordement: Borne enfichable
Matériel et type de construction
Hauteur [mm]: 88, Diamètre [mm]: 79, Trou de forage [mm]: 68, Profondeur d'encastrement [mm]: 71, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Blanc, Code couleur (similaire): RAL 9010
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 8, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 360, Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]: 20, Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]: 10, Portée pour personnes assises (présence), hauteur 5 m [m]: 6, Nombre de capteurs PIR: 1, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de présence, Programme d'origine: oui, Télécommandable (IR): IR-RC (Feuille de programmation IR-PD DALI 1C), Quantité de canaux: 2
Physische Ausgänge
Nombre de zones de commutation: 1, Réglage de lumière constante: oui, Éclairage d'orientation: oui (minuterie réglable), Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Sortie de commande: DALI/DSI, Puissance de commutation max. 50 EVG, Semi-automatique: oui, Temporisation min.: 1 min, Temporisation max.: 30 min
Ausgang [2]
Puissance de commutation max.: 2300 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Sortie de commutation: Relais 10 A, Libre de potentiel: oui, Temporisation min.: 5 min, Temporisation max.: 120 min
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir: oui
Caractéristiques de fonction [Entrée 2]
Contact d'entrée pour slave: oui
