  3. DIM4-230/UNI/250/H/KNX REG
Standard-Preisliste - Brutto
B.E.G. LUXOMAT

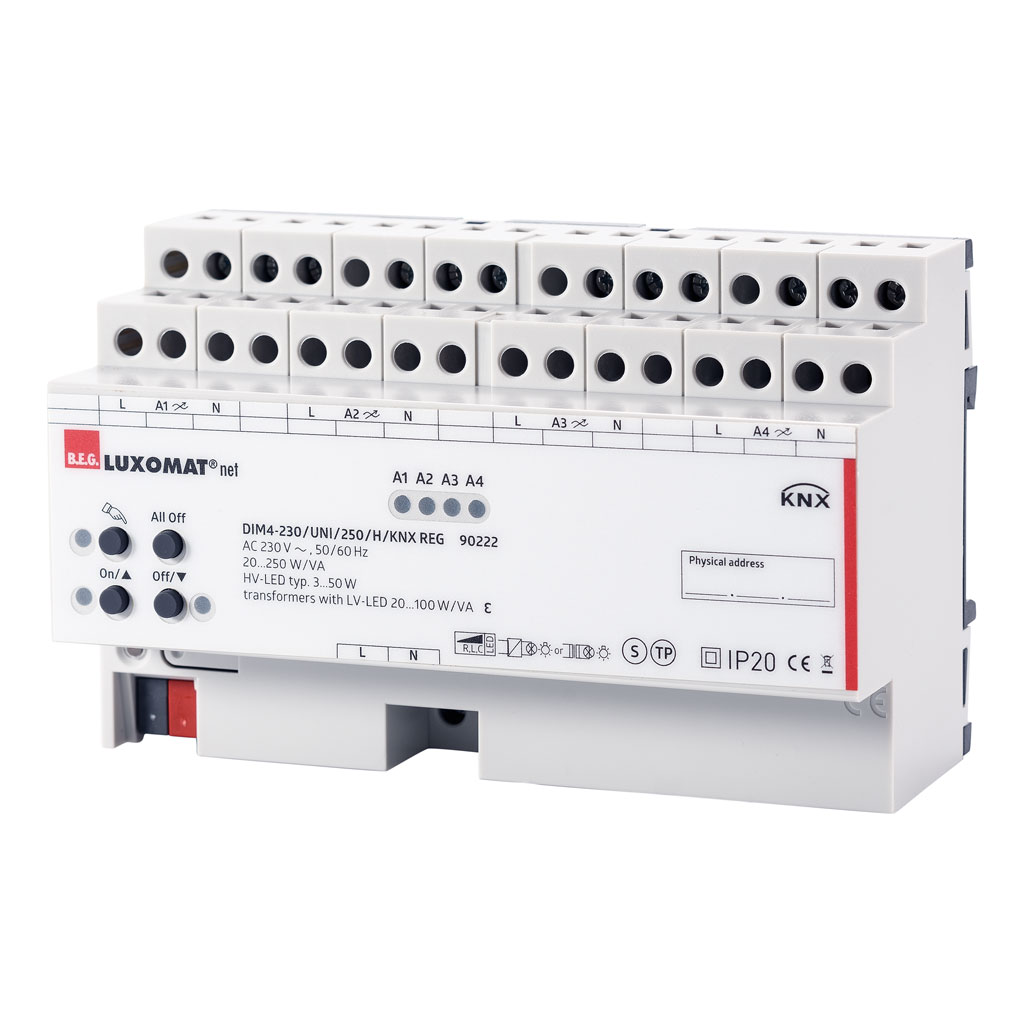

DIM4-230/UNI/250/H/KNX REG

DIM4-230/UNI/250/H/KNX REG

https://www.swisslux.ch/web/image/product.template/8878/image_1920?unique=a0e003f

Actionneur de variation à 4 canaux

No E: 405 440 119

510,00 CHF 510.0 CHF 510,00 CHF

Not Available For Sale

Prix ​TVA/CAR excl.

jusqu'à épuisement des stocks

510,00 CHF 510.0 CHF 510,00 CHF

Not Available For Sale

  • Catégorie de montage
  • Type de raccordement
  • Type de raccordement 2
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Largeur en unités de division [TE]
  • Qualité de matérial
  • Indice de protection [IP]
  • Température de service [°C]
  • Classe de protection
  • Marque de test
  • Sans halogène
  • Résistant aux UV
  • Couleur
  • Tension d’alimentation
  • Type de tension
  • Fréquence secteur [Hz]
  • Commande sur place/manuelle
  • Affichage LED
  • Tension supplementaire d’alimentation par Bus KNX
  • Section de conducteur [mm2]
  • Courant absorbé [mA]
  • Courant absorbé max. [mA]
  • Absorbtion de puissance [W]
  • Quantité de canaux
  • Commande
  • Commande
  • Sortie de commande
  • Systèmes de bus
  • Couleur
  • Indice de protection [IP]
  • Microphone
  • Groupe de produit
  • Groupe de produit
  • Tension d’alimentation
  • Contrôle
  • Température
  • Quantité de canaux (ou plus)
  • Quantité de canaux (ou plus)
  • Quantité de canaux (ou plus)
  • Quantité de canaux (ou plus)
  • Statut de l'assortiment
  • Domaine d'application
  • Couplage de bus
  • Sortie de commutation

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

Partager

  • Les interrupteurs manuels permettent une commutation directement sur l'actionneur

  • Fonctionne selon le principe de gradation du bord avant ou arrière

  • Sélection automatique ou manuelle du principe de variation correspondant à la charge

  • Commutation et variation de lampes incandescentes, lampes halogènes-HV, transfo-Tronic avec lampes halogènes, transfo.inductifs dimmables avec lampes halogènes ou LED, LED-HV et lampes fluo-compactes

  • Retour d´info des états de commutation et des valeurs de variation

  • Comportement réglable de l´allumage et de la variation

  • Fonctions de temporisations réglables telles que celles d'allumage et d'extinction, interrupteur d'éclairage d'escalier avec avertissement préalable

  • Les scènes lumières peuvent être appelées ou enregistrées avec une nouvelle valeur

  • Chaque canal est protégé contre les surcharges, les surchauffes et les courts-circuits / pannes de charge et envoie un objet d'état en cas d'erreur

  • Verrouillage des sorties individuelles manuellement ou par Bus

  • En combinant les 4 sorties de variation, la charge connectée peut être augmentée jusqu'à 950 W maximum.

  • Les charges mixtes capacitives-inductives ne sont pas autorisées

dim4_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage Appareils modulaires (REG)
Type de raccordement Bornes KNX
Type de raccordement 2 Collier de serrage à vis
Matériel et type de construction
Largeur [mm] 144
Hauteur [mm] 90
Profondeur [mm] 70
Largeur en unités de division [TE] 8
Qualité de matérial Polycarbonate
Indice de protection [IP] 20
Température de service [°C] -5 °C - +45 °C
Classe de protection II
Marque de test CE
Sans halogène oui
Résistant aux UV PC résistant aux UV
Couleur Gris clair
Caractéristiques électronique
Tension d’alimentation 230 V (+/- 10 %)
Type de tension AC
Fréquence secteur [Hz] 50 - 60
Commande sur place/manuelle oui
Affichage LED oui
Tension supplementaire d’alimentation par Bus KNX oui
Section de conducteur [mm2] 0.5 - 4 rigide, 0.5 - 2.5 conducteurs finement toronnés (avec ou sans virole)
Courant absorbé [mA] 5
Courant absorbé max. [mA] 20
Absorbtion de puissance [W] 0.15
Caractéristiques de fonction
Quantité de canaux 4
Commande KNX, KNX TP 256
Ausgang [1]
Sortie de commande Lampes à incandescence 20 - 250 W, lampes LED typ. 3 - 50 W, tubes fluorescents typ. 3 - 50 W, inductive 20 - 250 VA, voir mode d’emploi
Type Description
Fiche technique Fiche technique DIM4-230/UNI/250/H/KNX REG
Catalogue et brochure Appareils de système KNX, actionneurs et capteurs ( fr )
Descriptions de fonction et d’application Applikationsbeschreibung Dimmaktor ( de )
Descriptions de fonction et d’application Application description universal dimming actuator ( en )
Manuel court Langform Bedienungsanleitung Dimmaktor ( de )
Manuel court Operating manual universal dimming actuator ( en )
Manuel d'utilisation Manuels d'utilisation actionneur de variation ( en / fr / de )
Base de données KNX Base de données actionneur de variation à 4 canaux
Type: DIM4-230/UNI/250/H/KNX REG
Description: Actionneur de variation à 4 canaux
No E: 405 440 119
No art.: 168656
EAN: 4007529664566

Caractéristiques de montage
Catégorie de montage: Appareils modulaires (REG), Type de raccordement: Bornes KNX, Type de raccordement 2: Collier de serrage à vis
Matériel et type de construction
Largeur [mm]: 144, Hauteur [mm]: 90, Profondeur [mm]: 70, Largeur en unités de division [TE]: 8, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -5 °C - +45 °C, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Gris clair
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Commande sur place/manuelle: oui, Affichage LED: oui, Tension supplementaire d’alimentation par Bus KNX: oui, Section de conducteur [mm2]: 0.5 - 4 rigide, 0.5 - 2.5 conducteurs finement toronnés (avec ou sans virole), Courant absorbé [mA]: 5, Courant absorbé max. [mA]: 20, Absorbtion de puissance [W]: 0.15
Caractéristiques de fonction
Quantité de canaux: 4, Commande: KNX, KNX TP 256
Ausgang [1]
Sortie de commande: Lampes à incandescence 20 - 250 W, lampes LED typ. 3 - 50 W, tubes fluorescents typ. 3 - 50 W, inductive 20 - 250 VA, voir mode d’emploi

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Accessoires

[168650] PSN-230/640/30/KNX REG

PSN-230/640/30/KNX REG jusqu'à épuisement des stocks

Alimentation KNX

No E: 405 800 119
[168657] LZ-230/UNI/420 REG

LZ-230/UNI/420 REG jusqu'à épuisement des stocks

Amélioration de performance

No E: 405 449 119
