  3. Indoor 180 C Kombi SF STAD/W
Standard-Preisliste - Brutto
B.E.G. LUXOMAT

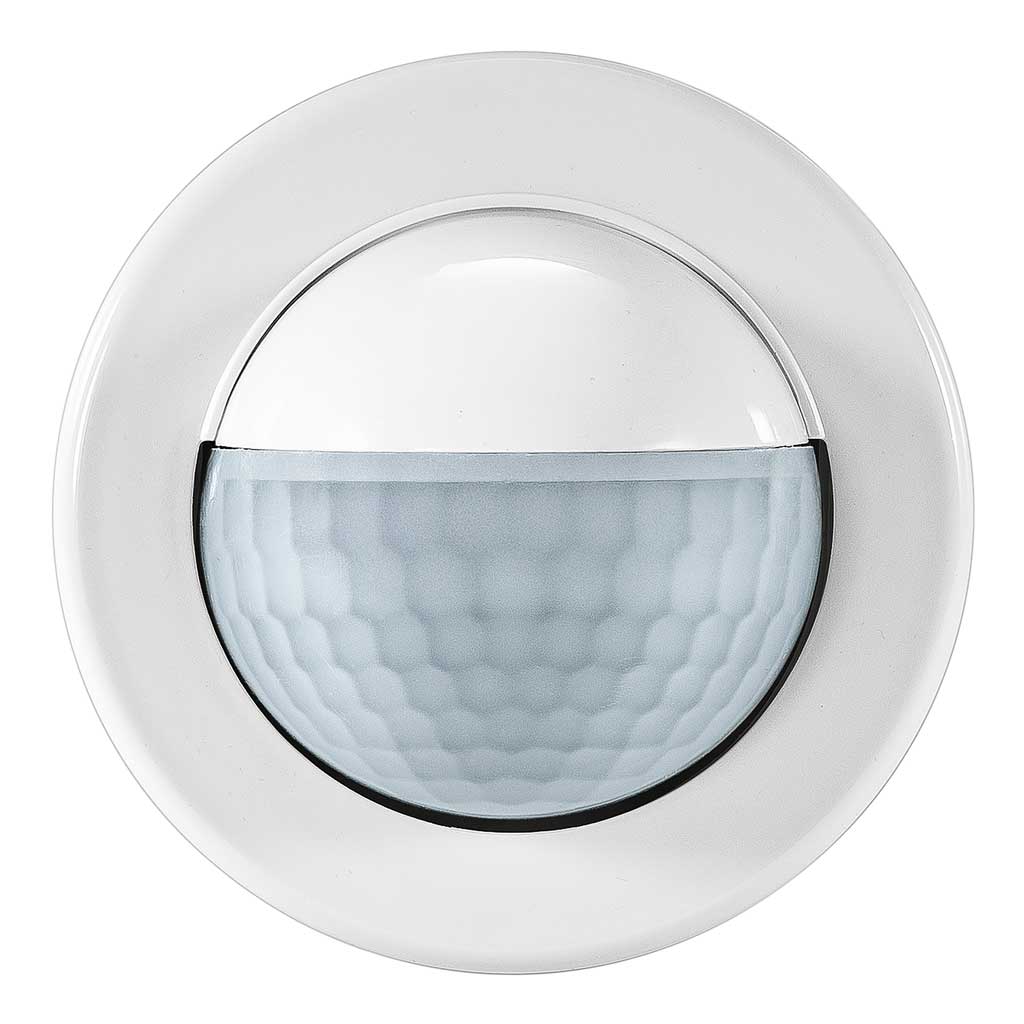

Indoor 180 C Kombi SF STAD/W

Indoor 180 C Kombi SF STAD/W

https://www.swisslux.ch/web/image/product.template/11581/image_1920?unique=a0e003f

Bewegungsmelder 10A, mit Feller SNAPFIX®, Design STANDARDdue, weiss

No E: 535 950 222

173,55 CHF 173.55 CHF 173,55 CHF

Not Available For Sale

Prix ​TVA/CAR excl.

173,55 CHF 173.55 CHF 173,55 CHF

Not Available For Sale

  • Catégorie de montage
  • Adapté à un montage mural
  • Hauteur de montage recommandée [m]
  • Hauteur de montage min. [m]
  • Hauteur de montage max. [m]
  • Type de raccordement
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Trou de forage [mm]
  • Matériel
  • Qualité de matérial
  • Indice de protection [IP]
  • Température de service [°C]
  • Résistance aux chocs [IK]
  • Classe de protection
  • Marque de test
  • Sans halogène
  • Protection de la surface du boîtier
  • Ausführung der Oberfläche
  • Résistant aux UV
  • Couleur
  • Code couleur (similaire)
  • Tension d’alimentation
  • Type de tension
  • Fréquence secteur [Hz]
  • Construction détecteur courant max. [A]
  • Portée pour le passage latéral (mouvement tangentiel) [m]
  • Portée pour l'approche vers la lentille (mouvement radial) [m]
  • Portée pour personnes assises (présence) [m]
  • Angle de détection [°]
  • Nombre de capteurs PIR
  • Nombre de détecteurs de luminosité
  • Sensibilité lumineuse réglable
  • Microphone
  • Modèle
  • Programme d'origine
  • Anzahl physische Ausgänge
  • Nombre de zones de commutation
  • Charges capacitives
  • Sensibilité lumineuse [lx]
  • Typ 1: Anzahl Kanäle des selben Typs
  • Art des Kanals
  • Puissance de commutation max.
  • Max. Schaltleistung LED [W]
  • Courant de démarrage max.
  • Surveillance d'escalier
  • Circuit de passage à zéro
  • Temporisation min.
  • Temporisation max.
  • Anzahl physische Eingänge
  • Typ 1: Anzahl Eingänge des selben Typs
  • Art des Tastereinganges des selben Typs
  • Sortie de commutation
  • Relais

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

Partager

  • Pour des combinaisons des interrupteurs avec zone à 180° pour la détection fiable des mouvements de personnes ou d'autres sources de chaleur

  • Microphone incorporé pour la surveillance des locaux tortueux

  • Temps de poursuite, sensibilité à la luminosité et aux bruits à réglage continu, microphone déconnectable

  • Pour hauteurs de montage de 1.1 - 2.2 m

  • Avec caches clipsables

  • 1 Canal pour la commande de la lumière

  • Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)

wm_c_sf_stad_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage Système modulaire
Adapté à un montage mural oui
Hauteur de montage recommandée [m] 1.1
Hauteur de montage min. [m] 1
Hauteur de montage max. [m] 2.2
Type de raccordement Borne enfichable
Matériel et type de construction
Largeur [mm] 60
Hauteur [mm] 60
Profondeur [mm] 61
Trou de forage [mm] 58
Matériel Plastique
Qualité de matérial Polycarbonate
Indice de protection [IP] 20
Température de service [°C] -25 °C - +55 °C
Résistance aux chocs [IK] IK05
Classe de protection II
Marque de test CE
Sans halogène oui
Protection de la surface du boîtier unbehandelt
Ausführung der Oberfläche glänzend
Résistant aux UV PC résistant aux UV
Couleur Blanc brillant
Code couleur (similaire) RAL 9010
Caractéristiques électronique
Tension d’alimentation 230 V (+/- 10 %)
Type de tension AC
Fréquence secteur [Hz] 50 - 60
Construction détecteur courant max. [A] 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m] 10
Portée pour l'approche vers la lentille (mouvement radial) [m] 4
Portée pour personnes assises (présence) [m] 4
Angle de détection [°] 180
Nombre de capteurs PIR 2
Nombre de détecteurs de luminosité 1
Sensibilité lumineuse réglable oui
Microphone oui
Caractéristiques de fonction
Modèle Détecteur de mouvement
Programme d'origine oui
Physische Ausgänge
Anzahl physische Ausgänge 1
Nombre de zones de commutation 1
Charges capacitives oui
Sensibilité lumineuse [lx] 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs 1
Art des Kanals Licht/Schaltausgang
Puissance de commutation max. 2300 W (cos ϕ=1)
Max. Schaltleistung LED [W] 800
Courant de démarrage max. 800 A (max. 200 µs)
Surveillance d'escalier oui
Circuit de passage à zéro oui
Temporisation min. 15 s
Temporisation max. 16 min
Physische Eingänge
Anzahl physische Eingänge 1
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs 1
Art des Tastereinganges des selben Typs Tastereingang

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

Portée pour des activités assises (présence)
Portée avec une approche directe (radial)
Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

indoor_180_kombi_n_SS

Commande d'éclairage en fonction du mouvement et de la luminosité

2) Fonctionnement normal avec circuit RC

indoor_180_kombi_nrc_SS

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

3) Fonctionnement normal avec bouton externe

indoor_180_kombi_nt_SS

La lumière peut être allumée ou éteinte manuellement en fonction des besoins par un appui court sur le bouton poussoir (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

4) Fonctionnement en continu avec interrupteur externe

indoor_180_kombi_ds_SS

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

5) Fonctionnement en parallèle

indoor_180_kombi_p_SS

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

6) Fonction à impulsion sur minuterie

indoor_180_kombi_im_SS

La fonction d'impulsion doit etre activee.

7) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

indoor_180_kombi_hos_SS

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

Type Description
Fiche technique Fiche technique Indoor 180 C Kombi SF STAD/W
Manuel d'utilisation Manuels d'utilisation Indoor 180 Kombi (à partir du printemps 2024) ( fr )
Type: Indoor 180 C Kombi SF STAD/W
Description: Bewegungsmelder 10A, mit Feller SNAPFIX®, Design STANDARDdue, weiss
No E: 535 950 222
No art.: 171744
EAN: 4007529671915

Caractéristiques de montage
Catégorie de montage: Système modulaire, Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage min. [m]: 1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 60, Hauteur [mm]: 60, Profondeur [mm]: 61, Trou de forage [mm]: 58, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Protection de la surface du boîtier: unbehandelt, Ausführung der Oberfläche: glänzend, Résistant aux UV: PC résistant aux UV, Couleur: Blanc brillant, Code couleur (similaire): RAL 9010
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui, Microphone: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Programme d'origine: oui
Physische Ausgänge
Anzahl physische Ausgänge: 1, Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: Licht/Schaltausgang, Puissance de commutation max.: 2300 W (cos ϕ=1), Max. Schaltleistung LED [W]: 800, Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Circuit de passage à zéro: oui, Temporisation min.: 15 s, Temporisation max.: 16 min
Physische Eingänge
Anzahl physische Eingänge: 1
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs: 1, Art des Tastereinganges des selben Typs: Tastereingang
