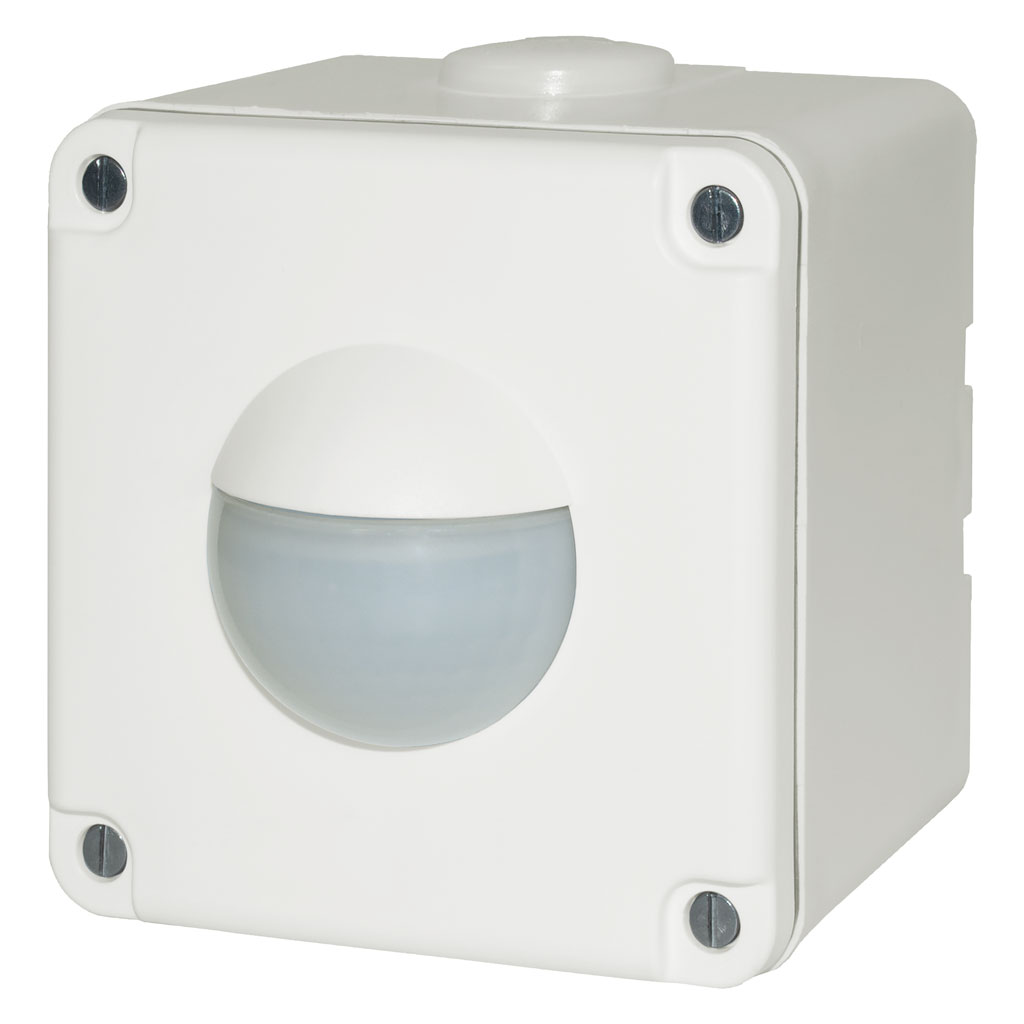

PD2 S 180 NAP 12-48V SF FE/W

Präsenzmelder 12V-24V-48V, mit Feller SNAPFIX®, weiss

No E: 535 936 761

284,00 CHF 284.0 CHF 284,00 CHF

Prix TVA/CAR excl.

284,00 CHF 284.0 CHF 284,00 CHF

Catégorie de montage
Adapté à un montage mural
Hauteur de montage recommandée [m]
Hauteur de montage min. [m]
Hauteur de montage max. [m]
Type de raccordement
Largeur [mm]
Hauteur [mm]
Profondeur [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Protection de la surface du boîtier
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Construction détecteur courant max. [A]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Nombre de capteurs PIR
Nombre de détecteurs de luminosité
Sensibilité lumineuse réglable
Modèle
Programme d'origine
Télécommandable (IR)
Anzahl physische Ausgänge
Nombre de zones de commutation
Sensibilité lumineuse [lx]
Typ 1: Anzahl Kanäle des selben Typs
Art des Kanals
Puissance de commutation max.
Libre de potentiel
Semi-automatique
Temporisation min.
Temporisation max.
Fonction à impulsion
Anzahl Kanäle desselben Typs
Art des Kanals
Puissance de commutation max.
Sortie de commutation
Libre de potentiel
Temporisation min.
Temporisation max.
Fonction à impulsion
Retard d'activation
Anzahl physische Eingänge
Art des Slaveeinganges / Info Intern
Typ 1: Anzahl Eingänge des selben Typs
Art des Tastereinganges des selben Typs
Sortie de commutation
Relais

Cette combinaison n'existe pas.

Ajouter au panier

Compatible avec Feller Nevo
Préreglages d'usine, prêt à fonctionner
Mode de fonctionnement semi-automatique (allumage manuelle/extinction automatique) pour économies d'énergie très élevées
Pour hauteurs de montage de 1.1 - 2.2 m
Faible consommation énérgetique
2 canaux (relais Reed sans bruit) pour la commande de l'éclairage et des systèmes CVC (climat, ventilation, chauffage)
Peut être télécommandé et téléprogrammé (Feuille de programmation IR-PD pour la télécommande IR-RC inclus)
Avec caches clipsables
Pour montage au mur apparent étanche (NAP) avec zone à 180° pour la détection fiable des mouvements

wm_nap_fe_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Apparent étanche (NAP)
Adapté à un montage mural	oui
Hauteur de montage recommandée [m]	1.1
Hauteur de montage min. [m]	1.1
Hauteur de montage max. [m]	2.2
Type de raccordement	Borne enfichable
Matériel et type de construction
Largeur [mm]	87
Hauteur [mm]	87
Profondeur [mm]	85
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	55
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK06
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Protection de la surface du boîtier	unbehandelt
Résistant aux UV	PC résistant aux UV
Couleur	Blanc
Code couleur (similaire)	RAL 9010
Caractéristiques électronique
Tension d’alimentation	12 - 48 V
Type de tension	AC/DC
Construction détecteur courant max. [A]	10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	10
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Portée pour personnes assises (présence) [m]	4
Angle de détection [°]	180
Nombre de capteurs PIR	2
Nombre de détecteurs de luminosité	1
Sensibilité lumineuse réglable	oui
Caractéristiques de fonction
Modèle	Détecteur de présence
Programme d'origine	oui
Télécommandable (IR)	IR-RC (Feuille de programmation IR-PD), IR-PD Mini
Physische Ausgänge
Anzahl physische Ausgänge	3
Nombre de zones de commutation	1
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs	1
Art des Kanals	Licht/Schaltausgang
Puissance de commutation max.	4.8 W (cos ϕ=1)
Libre de potentiel	oui
Semi-automatique	oui
Temporisation min.	15 s
Temporisation max.	30 min
Fonction à impulsion	oui
Ausgang [2]
Anzahl Kanäle desselben Typs	1
Art des Kanals	HLK
Puissance de commutation max.	4.8 W (cos ϕ=1)
Sortie de commutation	Relais Reed 0.1 A
Libre de potentiel	oui
Temporisation min.	5 min
Temporisation max.	120 min
Fonction à impulsion	oui (durée non réglable)
Retard d'activation	5 à 10 min pour réglages durée > 15 min
Physische Eingänge
Anzahl physische Eingänge	1
Art des Slaveeinganges / Info Intern	Remote (Auch Ausgang Master-Master Betrieb)
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs	1
Art des Tastereinganges des selben Typs	Tastereingang / Slaveeingang kombiniert

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

Comando d'illuminazione a dipendenza della presenza e della luminosità e comando per RVC a dipendenza della presenza.

2) Fonctionnement normal avec bouton externe

La lumière peut être allumée ou éteinte manuellement en fonction des besoins grâce à la commande à poussoir.

3) Fonctionnement Master-Master

Subdivision d'une grande zone de détection en différentes zones d'éclairage avec mesure individuelle de la luminosité.

4) Fonctionnement Master-Slave (Master en fonctionnement Slave)

Agrandissement de la zone avec des appareils Slave. Attention: le Master doit toujours être monté dans les endroits les plus sombres.

Type	Description
Fiche technique	Fiche technique PD2 S 180 NAP 12-48V SF FE/W
Manuel d'utilisation	Manuels d'utilisation PD2 S 180 12-48V (à partir du printemps 2024) ( fr )

Type: PD2 S 180 NAP 12-48V SF FE/W
Description: Präsenzmelder 12V-24V-48V, mit Feller SNAPFIX®, weiss
No E: 535 936 761
No art.: 172027
EAN: 4007529674749

Caractéristiques de montage
Catégorie de montage: Apparent étanche (NAP), Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage min. [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 87, Hauteur [mm]: 87, Profondeur [mm]: 85, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 55, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK06, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Protection de la surface du boîtier: unbehandelt, Résistant aux UV: PC résistant aux UV, Couleur: Blanc, Code couleur (similaire): RAL 9010
Caractéristiques électronique
Tension d’alimentation: 12 - 48 V, Type de tension: AC/DC, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de présence, Programme d'origine: oui, Télécommandable (IR): IR-RC (Feuille de programmation IR-PD), IR-PD Mini
Physische Ausgänge
Anzahl physische Ausgänge: 3, Nombre de zones de commutation: 1, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: Licht/Schaltausgang, Puissance de commutation max.: 4.8 W (cos ϕ=1), Libre de potentiel: oui, Semi-automatique: oui, Temporisation min.: 15 s, Temporisation max.: 30 min, Fonction à impulsion: oui
Ausgang [2]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: HLK, Puissance de commutation max.: 4.8 W (cos ϕ=1), Sortie de commutation: Relais Reed 0.1 A, Libre de potentiel: oui, Temporisation min.: 5 min, Temporisation max.: 120 min, Fonction à impulsion: oui (durée non réglable), Retard d'activation: 5 à 10 min pour réglages durée > 15 min
Physische Eingänge
Anzahl physische Eingänge: 1, Art des Slaveeinganges / Info Intern: Remote (Auch Ausgang Master-Master Betrieb)
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs: 1, Art des Tastereinganges des selben Typs: Tastereingang / Slaveeingang kombiniert
