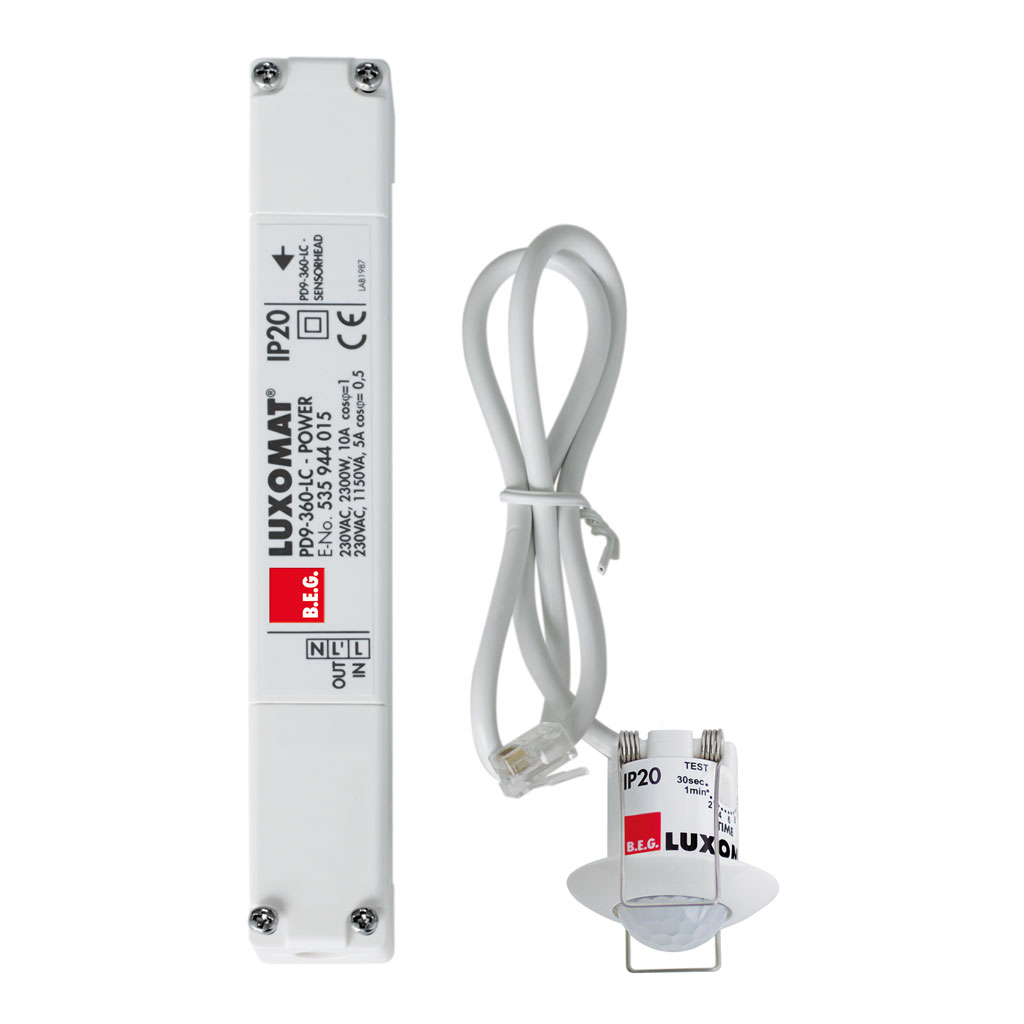

PD9 360 LC

Détecteur de mouvement 10A, blanc

No E: 535 944 015

plus disponible

Produit de suivi

PD9 S 360 LC/W
Détecteur de mouvement 10A, blanc

130,00 CHF 130.0 CHF 130,00 CHF

Catégorie de montage
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Hauteur [mm]
Diamètre [mm]
Trou de forage [mm]
Largeur 2 [mm]
Hauteur 2 [mm]
Profondeur 2 [mm]
Trou de forage avec partie puissance [mm]
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Construction détecteur courant max. [A]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Nombre de capteurs PIR
Modèle
Télécommandable (IR)
Quantité de canaux
Nombre de zones de commutation
Sensibilité lumineuse [lx]
Puissance de commutation max.
Surveillance d'escalier
Temporisation min.
Temporisation max.
Détecteurs de mouvement et de présence
Angle de détection [°]
Portée de détection
Couleur
Télécommandable (IR)
Catégorie de montage
Indice de protection [IP]
Microphone
Famille de produit
Groupe de produit
Rayon / Diamètre [m]
Tension d’alimentation
Contrôle
Température
Quantité de canaux (ou plus)
Statut de l'assortiment
Domaine d'application
Hauteur de montage min. [m]
Hauteur de montage max. [m] - [ V E R A L T E T ]
Champs de détection
Garantie [ans]
Sortie de commutation

Cette combinaison n'existe pas.

Ajouter au panier

Pour le montage flexible dans les plafonds, luminaires, armoires, etc. avec zone à 360° pour la détection fiable des mouvements
Fonction à impulsion en standard
Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)
Avec caches clipsables
Câble de connection env. 50 cm

pd9_lc_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Integré (EB)
Hauteur de montage recommandée [m]	2.5
Hauteur de montage max. [m]	5
Type de raccordement	Borne enfichable
Matériel et type de construction
Hauteur [mm]	36
Diamètre [mm]	36
Trou de forage [mm]	29
Largeur 2 [mm]	24
Hauteur 2 [mm]	23
Profondeur 2 [mm]	165
Trou de forage avec partie puissance [mm]	32
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK03
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Résistant aux UV	PC résistant aux UV
Couleur	Blanc
Code couleur (similaire)	RAL 9010
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Construction détecteur courant max. [A]	10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	10
Portée pour l'approche vers la lentille (mouvement radial) [m]	3
Portée pour personnes assises (présence) [m]	3
Angle de détection [°]	360
Nombre de capteurs PIR	1
Caractéristiques de fonction
Modèle	Détecteur de mouvement
Télécommandable (IR)	IR-RC (Feuille de programmation IR-PD 1C), IR-PD Mini
Quantité de canaux	1
Physische Ausgänge
Nombre de zones de commutation	1
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Puissance de commutation max.	2300 W (cos ϕ=1)
Surveillance d'escalier	oui
Temporisation min.	30 s
Temporisation max.	30 min

pd9_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

2) Fonctionnement en parallèle

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

3) Fonctionnement en continu avec interrupteur externe

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

4) Fonctionnement normal avec circuit RC

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

5) Fonctionnement normal

Commande d'éclairage en fonction du mouvement et de la luminosité

6) Fonction à impulsion sur minuterie

La fonction d'impulsion doit etre activee.

Type	Description
Fiche technique	Fiche technique PD9 360 LC
Manuel d'utilisation	PD9 LC ( fr )

Type: PD9 360 LC
Description: Détecteur de mouvement 10A, blanc
No E: 535 944 015
No art.: 141606
EAN: A4007529929207

Caractéristiques de montage
Catégorie de montage: Integré (EB), Hauteur de montage recommandée [m]: 2.5, Hauteur de montage max. [m]: 5, Type de raccordement: Borne enfichable
Matériel et type de construction
Hauteur [mm]: 36, Diamètre [mm]: 36, Trou de forage [mm]: 29, Largeur 2 [mm]: 24, Hauteur 2 [mm]: 23, Profondeur 2 [mm]: 165, Trou de forage avec partie puissance [mm]: 32, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK03, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Blanc, Code couleur (similaire): RAL 9010
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 3, Portée pour personnes assises (présence) [m]: 3, Angle de détection [°]: 360, Nombre de capteurs PIR: 1
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Télécommandable (IR): IR-RC (Feuille de programmation IR-PD 1C), IR-PD Mini, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 2300 W (cos ϕ=1), Surveillance d'escalier: oui, Temporisation min.: 30 s, Temporisation max.: 30 min

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Accessoires

RC-1

Circuit RC Mini

No E: 535 999 097
