  2. RC-plus 130 next/S
B.E.G. LUXOMAT

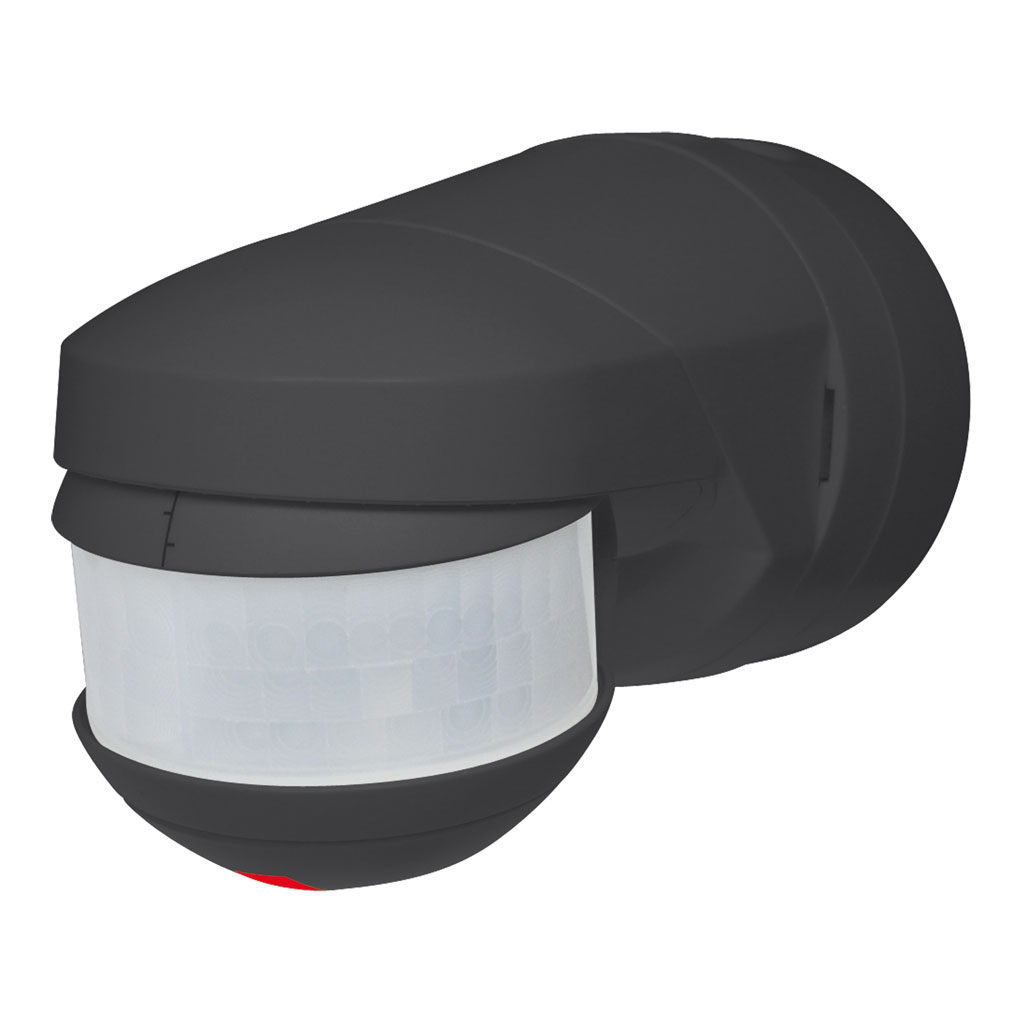

RC-plus 130 next/S

https://www.swisslux.ch/web/image/product.template/2160/image_1920?unique=c39b1fe

Détecteur de mouvement 13A, noir

No E: 535 940 055

plus disponible

Produit de suivi

RC-plus next N 130/S
Détecteur de mouvement 13A, noir

137,00 CHF 137.0 CHF 137,00 CHF

Not Available For Sale

  • Catégorie de montage
  • Adapté à un montage au plafond
  • Adapté à un montage mural
  • Hauteur de montage recommandée [m]
  • Hauteur de montage max. [m]
  • Type de raccordement
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Matériel
  • Qualité de matérial
  • Indice de protection [IP]
  • Température de service [°C]
  • Résistance aux chocs [IK]
  • Classe de protection
  • Marque de test
  • Résistant aux UV
  • Couleur
  • Code couleur (similaire)
  • Tension d’alimentation
  • Type de tension
  • Fréquence secteur [Hz]
  • Portée pour le passage latéral (mouvement tangentiel) [m]
  • Portée pour l'approche vers la lentille (mouvement radial) [m]
  • Angle de détection [°]
  • Sensibilité réglable
  • Modèle
  • Programme d'origine
  • Télécommandable (IR)
  • Quantité de canaux
  • Nombre de zones de commutation
  • Charges capacitives
  • Sensibilité lumineuse [lx]
  • Puissance de commutation max.
  • Courant de démarrage max.
  • Surveillance d'escalier
  • Temporisation min.
  • Temporisation max.
  • Fonction à impulsion
  • Détecteurs de mouvement et de présence
  • Angle de détection [°]
  • Portée de détection
  • Couleur
  • Télécommandable (IR)
  • Catégorie de montage
  • Indice de protection [IP]
  • Microphone
  • Lieu de montage
  • Lieu de montage
  • Famille de produit
  • Groupe de produit
  • Rayon / Diamètre [m]
  • Tension d’alimentation
  • Contrôle
  • Température
  • Quantité de canaux (ou plus)
  • Statut de l'assortiment
  • Périmètre / Domaine d'activité
  • Périmètre / Domaine d'activité
  • Domaine d'application
  • Domaine d'application
  • Hauteur de montage min. [m]
  • Hauteur de montage max. [m] - [ V E R A L T E T ]
  • Garantie [ans]
  • Sortie de commutation
  • Relais

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

No art. No E Description
141681 535 940 055 RC-plus 130 next/S

  • Montage au mur ou au plafond (montage extérieur avec accessoire)

  • Avec zone de détection 130° et détecteur anti-réptation 360° pour la surveillance de petits terrains, de chemins, d'entrées, de portes, etc.

  • Câblage par derrière, par dessous et par dessus

  • Fonction à impulsion en standard

  • Allumage et extinction de l'éclairage par la télécommande

  • Adaptation dynamique de la temporisation pour économiser l'energie

  • Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)

  • 17 programmes programmables avec la télécommande IR-RC

  • Deactivation de la télécommande (Protection contre le vandalisme)

rc_plus_next_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage Apparent étanche (NAP)
Adapté à un montage au plafond oui
Adapté à un montage mural oui
Hauteur de montage recommandée [m] 2.5
Hauteur de montage max. [m] 10
Type de raccordement Collier de serrage à vis
Matériel et type de construction
Largeur [mm] 70
Hauteur [mm] 84
Profondeur [mm] 120
Matériel Plastique
Qualité de matérial Polycarbonate
Indice de protection [IP] 54
Température de service [°C] -25 °C - +55 °C
Résistance aux chocs [IK] IK03
Classe de protection II
Marque de test CE
Résistant aux UV PC résistant aux UV
Couleur Noir
Code couleur (similaire) RAL 9005
Caractéristiques électronique
Tension d’alimentation 230 V (+/- 10 %)
Type de tension AC
Fréquence secteur [Hz] 50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m] 21
Portée pour l'approche vers la lentille (mouvement radial) [m] 4
Angle de détection [°] 130
Sensibilité réglable oui
Caractéristiques de fonction
Modèle Détecteur de mouvement
Programme d'origine oui
Télécommandable (IR) IR-RC, IR-RC Mini
Quantité de canaux 1
Physische Ausgänge
Nombre de zones de commutation 1
Charges capacitives oui
Sensibilité lumineuse [lx] 5 - 2000
Ausgang [1]
Puissance de commutation max. 3000 W (cos ϕ=1)
Courant de démarrage max. 800 A (max. 200 µs)
Surveillance d'escalier oui
Temporisation min. 15 s
Temporisation max. 16 min
Fonction à impulsion oui (durée de pause réglable)

rc_plus_130_next_EB

à gauche: vue du dessus, à droite: vue latérale

Protection anti-réptation
Portée avec une approche directe (radial)
Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

bm_std_hos_SS

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

2) Fonctionnement en parallèle

bm_std_p_SS

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

3) Fonctionnement en continu avec interrupteur externe

bm_std_ds_SS

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

4) Fonctionnement normal avec circuit RC

bm_std_nrc_SS

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

5) Fonctionnement normal

bm_std_n_SS

Commande d'éclairage en fonction du mouvement et de la luminosité

6) Fonction à impulsion sur minuterie

bm_std_im_SS

La fonction d'impulsion doit etre activee.

Type Description
Fiche technique Fiche technique RC-plus 130 next/S
Manuel d'utilisation RC-plus next ( fr )
Type: RC-plus 130 next/S
Description: Détecteur de mouvement 13A, noir
No E: 535 940 055
No art.: 141681
EAN: A4007529970216

Caractéristiques de montage
Catégorie de montage: Apparent étanche (NAP), Adapté à un montage au plafond: oui, Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 2.5, Hauteur de montage max. [m]: 10, Type de raccordement: Collier de serrage à vis
Matériel et type de construction
Largeur [mm]: 70, Hauteur [mm]: 84, Profondeur [mm]: 120, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 54, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK03, Classe de protection: II, Marque de test: CE, Résistant aux UV: PC résistant aux UV, Couleur: Noir, Code couleur (similaire): RAL 9005
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 21, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Angle de détection [°]: 130, Sensibilité réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Programme d'origine: oui, Télécommandable (IR): IR-RC, IR-RC Mini, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 3000 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Temporisation min.: 15 s, Temporisation max.: 16 min, Fonction à impulsion: oui (durée de pause réglable)

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produits inclus

[142242] AC-RC-plus next/S

AC-RC-plus next/S

Caches clipsables RC-plus next, noir

No art.: 142242

Accessoires

[141266] IR-RC

IR-RC

Télécommande IR

No E: 535 949 005
[141409] IR-RC Mini

IR-RC Mini

petite télécommande IR

No E: 535 949 025
[141624] RC-1

RC-1

Circuit RC Mini

No E: 535 999 097
[141691] ESA-RC-plus next/S

ESA-RC-plus next/S

Socle pour montage en angle saillant, noir

No E: 535 999 959
[141981] ESI-RC-plus next/S

ESI-RC-plus next/S

Socle pour montage en angle rentrant, noir

No E: 535 998 265
[142323] RC-HU

RC-HU

Circuit RC pour montage DIN rail

No E: 578 500 019
[142457] BSK-RC/W

BSK-RC/W

Grille de protection pour montage mural, blanc

No E: 535 998 375
