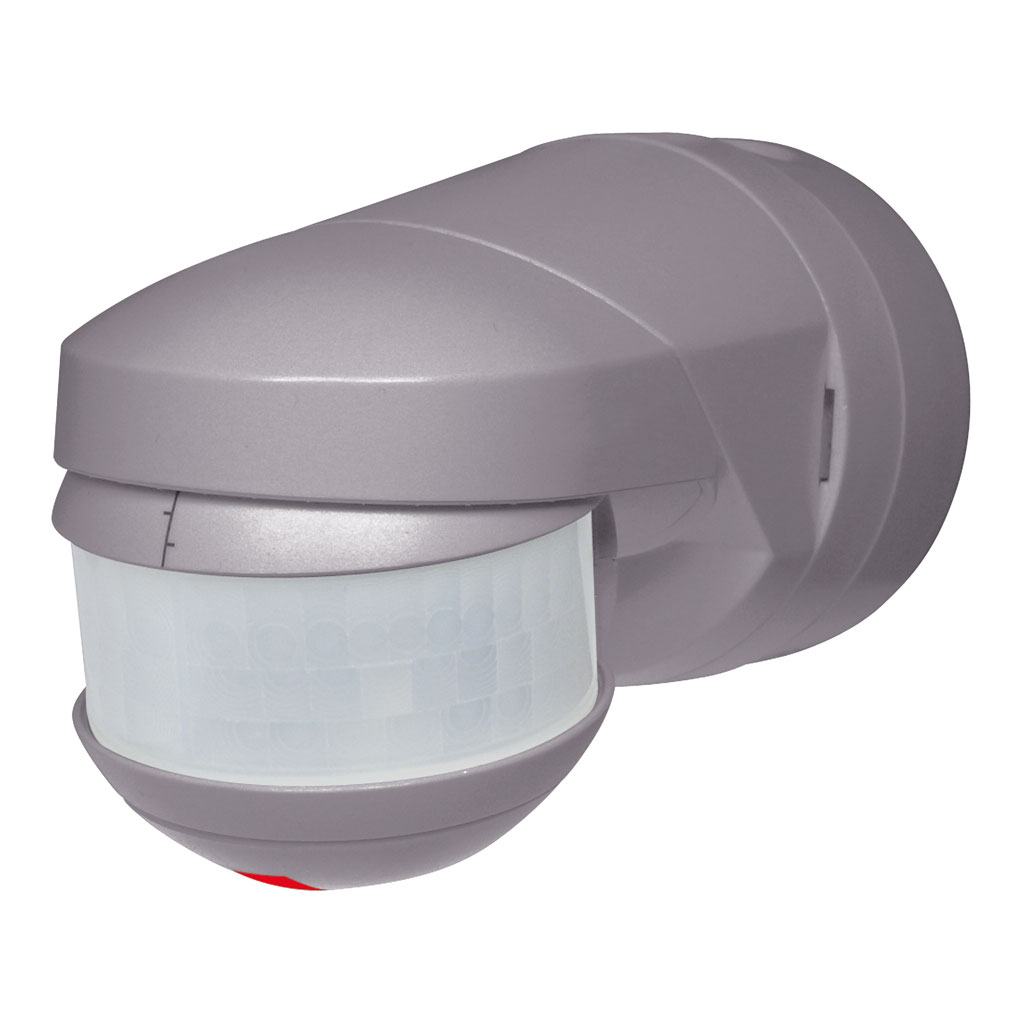

RC-plus 230 next/SI

Détecteur de mouvement 13A, argent

No E: 535 940 175

plus disponible

Produit de suivi

RC-plus next N 230/SI
Détecteur de mouvement 13A, argent

177,00 CHF 177.0 CHF 177,00 CHF

Catégorie de montage
Adapté à un montage au plafond
Adapté à un montage mural
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Largeur [mm]
Hauteur [mm]
Profondeur [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Angle de détection [°]
Sensibilité réglable
Modèle
Programme d'origine
Télécommandable (IR)
Quantité de canaux
Nombre de zones de commutation
Charges capacitives
Sensibilité lumineuse [lx]
Puissance de commutation max.
Courant de démarrage max.
Surveillance d'escalier
Temporisation min.
Temporisation max.
Fonction à impulsion
Détecteurs de mouvement et de présence
Angle de détection [°]
Portée de détection
Couleur
Télécommandable (IR)
Catégorie de montage
Indice de protection [IP]
Microphone
Lieu de montage
Lieu de montage
Famille de produit
Groupe de produit
Rayon / Diamètre [m]
Tension d’alimentation
Contrôle
Température
Quantité de canaux (ou plus)
Statut de l'assortiment
Périmètre / Domaine d'activité
Périmètre / Domaine d'activité
Domaine d'application
Domaine d'application
Hauteur de montage min. [m]
Hauteur de montage max. [m] - [ V E R A L T E T ]
Garantie [ans]
Sortie de commutation
Relais

Cette combinaison n'existe pas.

Ajouter au panier

Angle de détection [°]

Couleur

No art.	No E	Description
141686	535 940 175	RC-plus 230 next/SI

Avec zone de détection 230° (2x115°) et détecteur anti-réptation 360° pour la surveillance de façades complètes, d'entrepôts, de rampes de chargement, de parkings souterrains, etc.
Grande portée et haute sensibilité (portée par secteur réglable en continu entre 5 et 21 mètres)
Protection anti-reptation
17 programmes programmables avec la télécommande IR-RC
Deactivation de la télécommande (Protection contre le vandalisme)

rc_plus_next_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Apparent étanche (NAP)
Adapté à un montage au plafond	oui
Adapté à un montage mural	oui
Hauteur de montage recommandée [m]	2.5
Hauteur de montage max. [m]	10
Type de raccordement	Collier de serrage à vis
Matériel et type de construction
Largeur [mm]	70
Hauteur [mm]	84
Profondeur [mm]	120
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	54
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK03
Classe de protection	II
Marque de test	CE
Résistant aux UV	PC résistant aux UV
Couleur	Argent
Code couleur (similaire)	RAL 9006 matt
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	21
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Angle de détection [°]	230
Sensibilité réglable	oui
Caractéristiques de fonction
Modèle	Détecteur de mouvement
Programme d'origine	oui
Télécommandable (IR)	IR-RC, IR-RC Mini
Quantité de canaux	1
Physische Ausgänge
Nombre de zones de commutation	1
Charges capacitives	oui
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Puissance de commutation max.	3000 W (cos ϕ=1)
Courant de démarrage max.	800 A (max. 200 µs)
Surveillance d'escalier	oui
Temporisation min.	15 s
Temporisation max.	16 min
Fonction à impulsion	oui (durée de pause réglable)

rc_plus_230_next_EB

à gauche: vue du dessus, à droite: vue latérale

	Protection anti-réptation
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

2) Fonctionnement en parallèle

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

3) Fonctionnement en continu avec interrupteur externe

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

4) Fonctionnement normal avec circuit RC

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

5) Fonctionnement normal

Commande d'éclairage en fonction du mouvement et de la luminosité

6) Fonction à impulsion sur minuterie

La fonction d'impulsion doit etre activee.

Type	Description
Fiche technique	Fiche technique RC-plus 230 next/SI
Manuel d'utilisation	RC-plus next ( fr )

Type: RC-plus 230 next/SI
Description: Détecteur de mouvement 13A, argent
No E: 535 940 175
No art.: 141686
EAN: A4007529970421

Caractéristiques de montage
Catégorie de montage: Apparent étanche (NAP), Adapté à un montage au plafond: oui, Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 2.5, Hauteur de montage max. [m]: 10, Type de raccordement: Collier de serrage à vis
Matériel et type de construction
Largeur [mm]: 70, Hauteur [mm]: 84, Profondeur [mm]: 120, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 54, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK03, Classe de protection: II, Marque de test: CE, Résistant aux UV: PC résistant aux UV, Couleur: Argent, Code couleur (similaire): RAL 9006 matt
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 21, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Angle de détection [°]: 230, Sensibilité réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Programme d'origine: oui, Télécommandable (IR): IR-RC, IR-RC Mini, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 3000 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Temporisation min.: 15 s, Temporisation max.: 16 min, Fonction à impulsion: oui (durée de pause réglable)

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
