  2. PD2 S 180 AP 12-48V SID/W
B.E.G. LUXOMAT

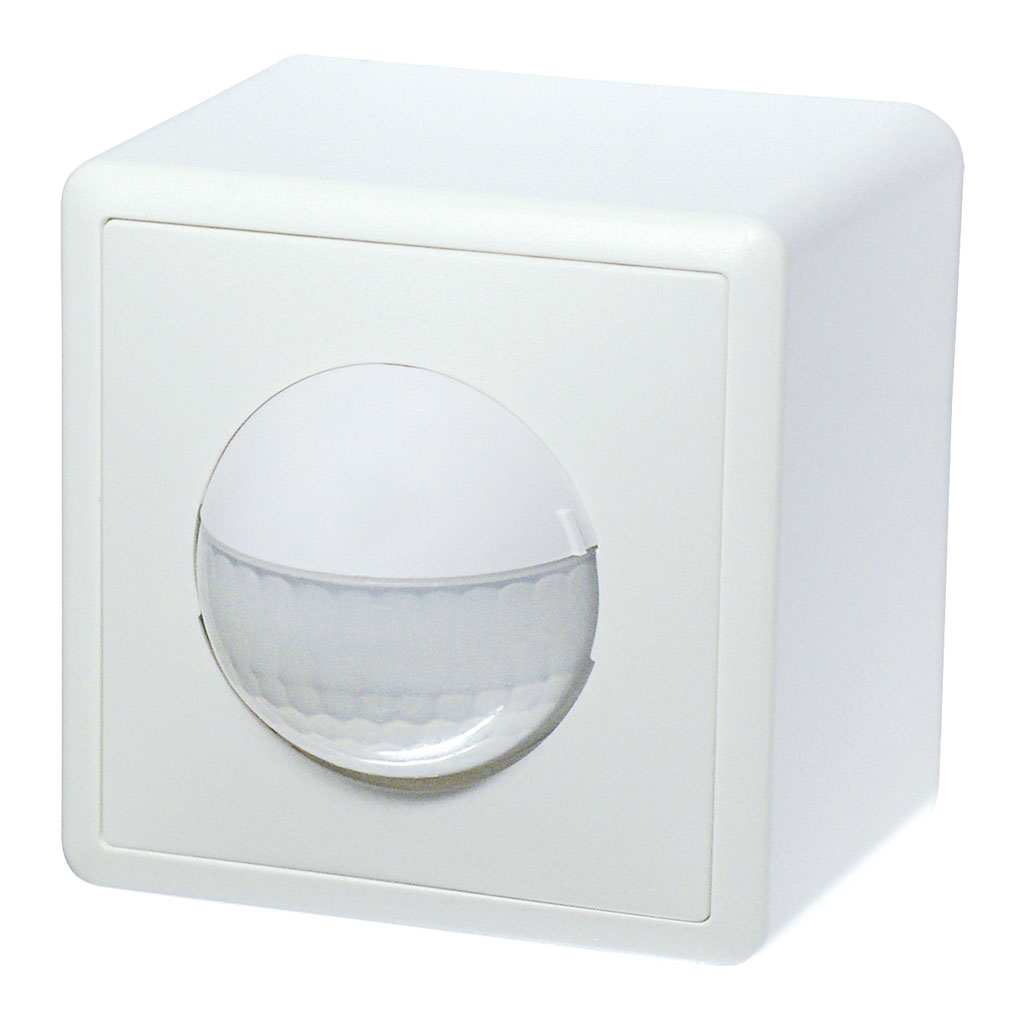

PD2 S 180 AP 12-48V SID/W

https://www.swisslux.ch/web/image/product.template/2048/image_1920?unique=5c82a70

Détecteur de présence 12V-24V-48V, design Sidus, blanc

No E: 535 934 066

210,00 CHF 210.0 CHF 210,00 CHF

Not Available For Sale

Prix ​brut TVA/CAR excl.

210,00 CHF 210.0 CHF 210,00 CHF

Not Available For Sale

  • Catégorie de montage
  • Adapté à un montage mural
  • Hauteur de montage recommandée [m]
  • Hauteur de montage max. [m]
  • Type de raccordement
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Matériel
  • Qualité de matérial
  • Indice de protection [IP]
  • Température de service [°C]
  • Résistance aux chocs [IK]
  • Classe de protection
  • Marque de test
  • Sans halogène
  • Résistant aux UV
  • Couleur
  • Code couleur (similaire)
  • Tension d’alimentation
  • Type de tension
  • Construction détecteur courant max. [A]
  • Portée pour le passage latéral (mouvement tangentiel) [m]
  • Portée pour l'approche vers la lentille (mouvement radial) [m]
  • Portée pour personnes assises (présence) [m]
  • Angle de détection [°]
  • Nombre de capteurs PIR
  • Nombre de détecteurs de luminosité
  • Sensibilité lumineuse réglable
  • Modèle
  • Programme d'origine
  • Télécommandable (IR)
  • Quantité de canaux
  • Nombre de zones de commutation
  • Sensibilité lumineuse [lx]
  • Puissance de commutation max.
  • Libre de potentiel
  • Semi-automatique
  • Temporisation min.
  • Temporisation max.
  • Fonction à impulsion
  • Puissance de commutation max.
  • Sortie de commutation
  • Libre de potentiel
  • Temporisation min.
  • Temporisation max.
  • Fonction à impulsion
  • Retard d'activation
  • Contact d'entrée pour slave
  • Contact d’entrée pour bouton poussoir
  • Détecteurs de mouvement et de présence
  • Designs interrupteur mural
  • Angle de détection [°]
  • Portée de détection
  • Couleur
  • Télécommandable (IR)
  • CVC
  • Catégorie de montage
  • Indice de protection [IP]
  • Microphone
  • Lieu de montage
  • Famille de produit
  • Groupe de produit
  • Rayon / Diamètre [m]
  • Tension d’alimentation
  • Contrôle
  • Température
  • Quantité de canaux (ou plus)
  • Quantité de canaux (ou plus)
  • Statut de l'assortiment
  • Domaine d'application
  • Hauteur de montage min. [m]
  • Hauteur de montage max. [m] - [ V E R A L T E T ]
  • CVC
  • Garantie [ans]
  • Sortie de commutation
  • Relais

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

No art. No E Description
141802 535 934 066 PD2 S 180 AP 12-48V SID/W
151234 PD2 S 180 AP 12-48V SID/WG

  • Pour montage au mur apparent avec zone à 180° pour la détection fiable des mouvements

  • Combinaison avec tous les programmes d'interrupteurs et prises de la Suisse

  • Versions en couleur peuvent être commandées en système modulaire (jusqu'à 7 couleurs disponibles)

  • Préreglages d'usine, prêt à fonctionner

  • Mode de fonctionnement semi-automatique (allumage manuelle/extinction automatique) pour économies d'énergie très élevées

  • Pour hauteurs de montage de 1.1 - 2.2 m

  • Faible consommation énérgetique

  • 2 canaux (relais Reed sans bruit) pour la commande de l'éclairage et des systèmes CVC (climat, ventilation, chauffage)

  • Peut être télécommandé et téléprogrammé (Feuille de programmation IR-PD pour la télécommande IR-RC inclus)

wm_ap_sid_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage Apparent (AP)
Adapté à un montage mural oui
Hauteur de montage recommandée [m] 1.1
Hauteur de montage max. [m] 2.2
Type de raccordement Borne enfichable
Matériel et type de construction
Largeur [mm] 75
Hauteur [mm] 75
Profondeur [mm] 71
Matériel Plastique
Qualité de matérial Polycarbonate
Indice de protection [IP] 20
Température de service [°C] -25 °C - +55 °C
Résistance aux chocs [IK] IK05
Classe de protection II
Marque de test CE
Sans halogène oui
Résistant aux UV PC résistant aux UV
Couleur Blanc mat
Code couleur (similaire) RAL 9003 matt
Caractéristiques électronique
Tension d’alimentation 12 - 48 V
Type de tension AC/DC
Construction détecteur courant max. [A] 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m] 10
Portée pour l'approche vers la lentille (mouvement radial) [m] 4
Portée pour personnes assises (présence) [m] 4
Angle de détection [°] 180
Nombre de capteurs PIR 2
Nombre de détecteurs de luminosité 1
Sensibilité lumineuse réglable oui
Caractéristiques de fonction
Modèle Détecteur de présence
Programme d'origine oui
Télécommandable (IR) IR-RC (Feuille de programmation IR-PD), IR-PD Mini
Quantité de canaux 2
Physische Ausgänge
Nombre de zones de commutation 1
Sensibilité lumineuse [lx] 5 - 2000
Ausgang [1]
Puissance de commutation max. 4.8 W (cos ϕ=1)
Libre de potentiel oui
Semi-automatique oui
Temporisation min. 15 s
Temporisation max. 30 min
Fonction à impulsion oui (durée de pause réglable)
Ausgang [2]
Puissance de commutation max. 4.8 W (cos ϕ=1)
Sortie de commutation Relais Reed 0.1 A
Libre de potentiel oui
Temporisation min. 5 min
Temporisation max. 120 min
Fonction à impulsion oui (durée non réglable)
Retard d'activation 5 à 10 min pour réglages durée > 15 min
Caractéristiques de fonction [Entrée]
Contact d'entrée pour slave oui
Contact d’entrée pour bouton poussoir oui

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

Portée pour des activités assises (présence)
Portée avec une approche directe (radial)
Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

pd2_12_48v_n_SS

Comando d'illuminazione a dipendenza della presenza e della luminosità e comando per RVC a dipendenza della presenza.

2) Fonctionnement normal avec bouton externe

pd2_12_48v_nt_SS

La lumière peut être allumée ou éteinte manuellement en fonction des besoins grâce à la commande à poussoir.

3) Fonctionnement Master-Master

pd2_12_48v_mm_SS

Subdivision d'une grande zone de détection en différentes zones d'éclairage avec mesure individuelle de la luminosité.

4) Fonctionnement Master-Slave (Master en fonctionnement Slave)

pd2_12_48v_mms_SS

Agrandissement de la zone avec des appareils Slave. Attention: le Master doit toujours être monté dans les endroits les plus sombres.

Type Description
Fiche technique Fiche technique PD2 S 180 AP 12-48V SID/W
Manuel d'utilisation Manuels d'utilisation PD2 S 180 12-48V (à partir du printemps 2024) ( fr )
Manuel d'utilisation PD2 S 180 12-48V (sans sortie résistance, à partir d'automne 2020) ( fr )
Manuel d'utilisation PD2 S 180 12-48V (à partir d'automne 2019) ( fr )
Manuel d'utilisation PD2 S 180 12-48V BEG-NAP-NUP (avec DIP switch, jusqu'à env. automne 2019) ( fr )
Manuel d'utilisation Mode d'emploi PD2 S 180 12-48V (avec DIP switch, à partir d'env. été 2014) ( fr )
Manuel d'utilisation Bedienungsanleitung PD2 180 24V (ohne DIP-Schalter, bis ca. Herbst 2014) ( de )
Manuel d'utilisation Mode d'emploi PD2 180 24V (sans DIP switch, jusqu'à env. été 2014) ( fr )
Type: PD2 S 180 AP 12-48V SID/W
Description: Détecteur de présence 12V-24V-48V, design Sidus, blanc
No E: 535 934 066
No art.: 141802
EAN: 4007529650415

Caractéristiques de montage
Catégorie de montage: Apparent (AP), Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 75, Hauteur [mm]: 75, Profondeur [mm]: 71, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Blanc mat, Code couleur (similaire): RAL 9003 matt
Caractéristiques électronique
Tension d’alimentation: 12 - 48 V, Type de tension: AC/DC, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de présence, Programme d'origine: oui, Télécommandable (IR): IR-RC (Feuille de programmation IR-PD), IR-PD Mini, Quantité de canaux: 2
Physische Ausgänge
Nombre de zones de commutation: 1, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 4.8 W (cos ϕ=1), Libre de potentiel: oui, Semi-automatique: oui, Temporisation min.: 15 s, Temporisation max.: 30 min, Fonction à impulsion: oui (durée de pause réglable)
Ausgang [2]
Puissance de commutation max.: 4.8 W (cos ϕ=1), Sortie de commutation: Relais Reed 0.1 A, Libre de potentiel: oui, Temporisation min.: 5 min, Temporisation max.: 120 min, Fonction à impulsion: oui (durée non réglable), Retard d'activation: 5 à 10 min pour réglages durée > 15 min
Caractéristiques de fonction [Entrée]
Contact d'entrée pour slave: oui, Contact d’entrée pour bouton poussoir: oui
