PD2 S 180 Master 2C (avec DIP switch, à partir d'env. été 2013)
(
fr )
Manuel d'utilisation
PD2 180 Master 2C (sans DIP switch, jusqu'à env. été 2013)
(
fr )

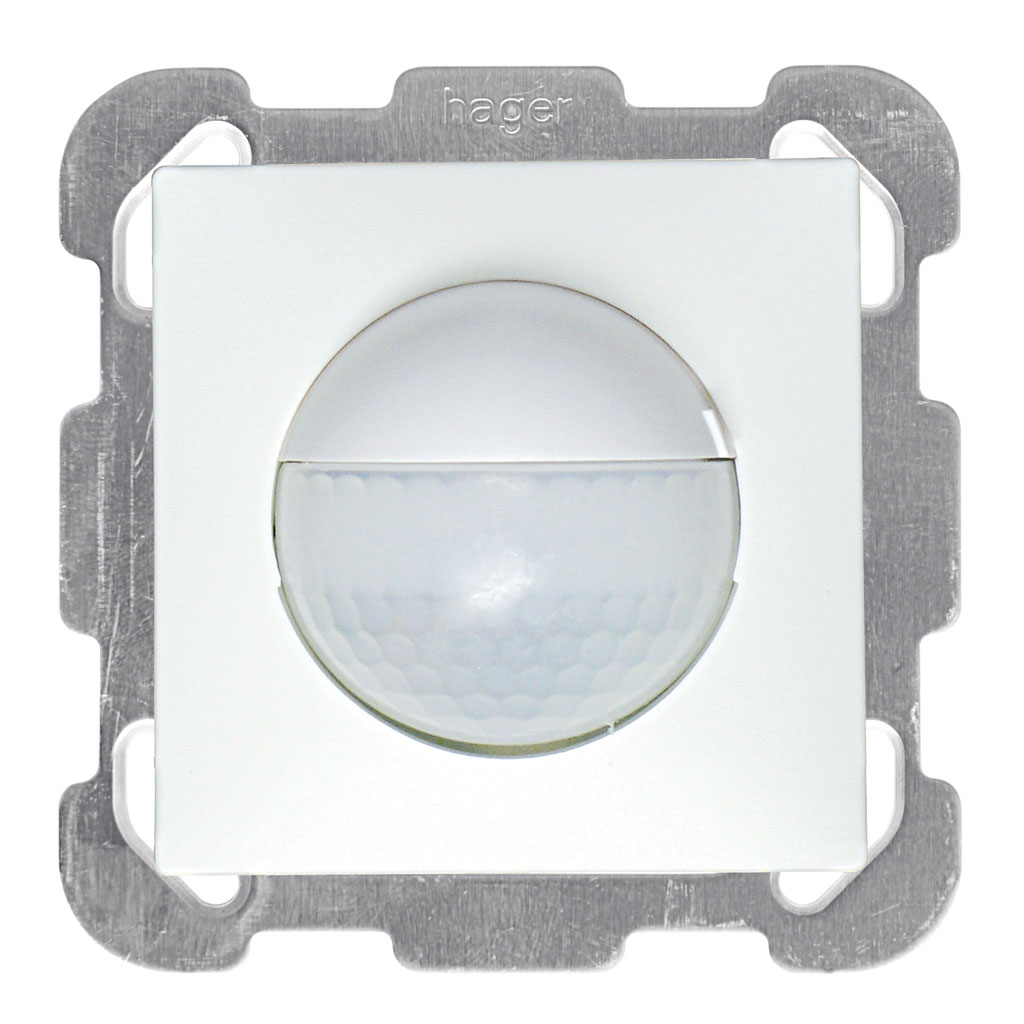

Type: PD2 S 180 CM Master 2C KAL/W
Description: Détecteur de présence 2 canaux, design Kallysto, blanc
No E: 535 932 203
No art.: 141910
EAN: 4007529651498
Caractéristiques de montage Hauteur de montage recommandée [m]:
1.1,
Hauteur de montage max. [m]:
4,
Hauteur de montage min. [m]:
1.1,
Catégorie de montage:
Système modulaire Matériel et type de construction Couleur:
Blanc,
Résistant aux UV:
PC résistant aux UV Caractéristiques électronique Type de raccordement:
Borne enfichable,
Charges capacitives:
oui,
Fréquence secteur [Hz]:
50 - 60,
Type de tension:
AC,
Tension d’alimentation:
230 V (+/- 10 %) Caractéristiques de capteur Modèle:
Détecteur de présence,
Angle de détection [°]:
180,
Microphone:
oui Caractéristiques de fonction Quantité de canaux:
2,
Télécommandable (IR):
IR-RC (Feuille de programmation IR-PD), IR-PD Mini Caractéristiques de fonction [Sortie] Sensibilité lumineuse [lx]:
5 - 2000,
Semi-automatique:
oui,
Fonction à impulsion:
oui (durée de pause réglable),
Courant de démarrage max.:
800 A (max. 200 µs),
Temporisation max.:
30 min,
Puissance de commutation max.:
2300 W (cos ϕ=1),
Temporisation min.:
15 s Caractéristiques de fonction [Entrée] Contact d’entrée pour bouton poussoir:
oui Caractéristiques de fonction [Entrée 2] Contact d'entrée pour slave:
oui,
Contact d'entrée pour slave (Remote):
oui Déclarations Température de service [°C]:
-25 °C - +55 °C,
Sans halogène:
oui,
Indice de protection [IP]:
20,
Classe de protection:
II
Fournisseur:
Swisslux AG
Industriestrasse 8
CH-8618Oetwil am See
Produits inclus
PD2 S 180 N Master 2C
Détecteur de présence 2 canaux
No E: 535 912 207
BP KAL
Plaque de fixation
No E: 376 163 003
AS KAL/W
Kit adaptateur, design Kallysto, blanc
No E: 535 999 103
FO IR-PD
Surface de fonctionnement
No art.: 142444
AC-180
Clips de recouvrement pour détecteurs 180°, transparent
