  2. PD2 S 180 NM Slave KAL
B.E.G. LUXOMAT

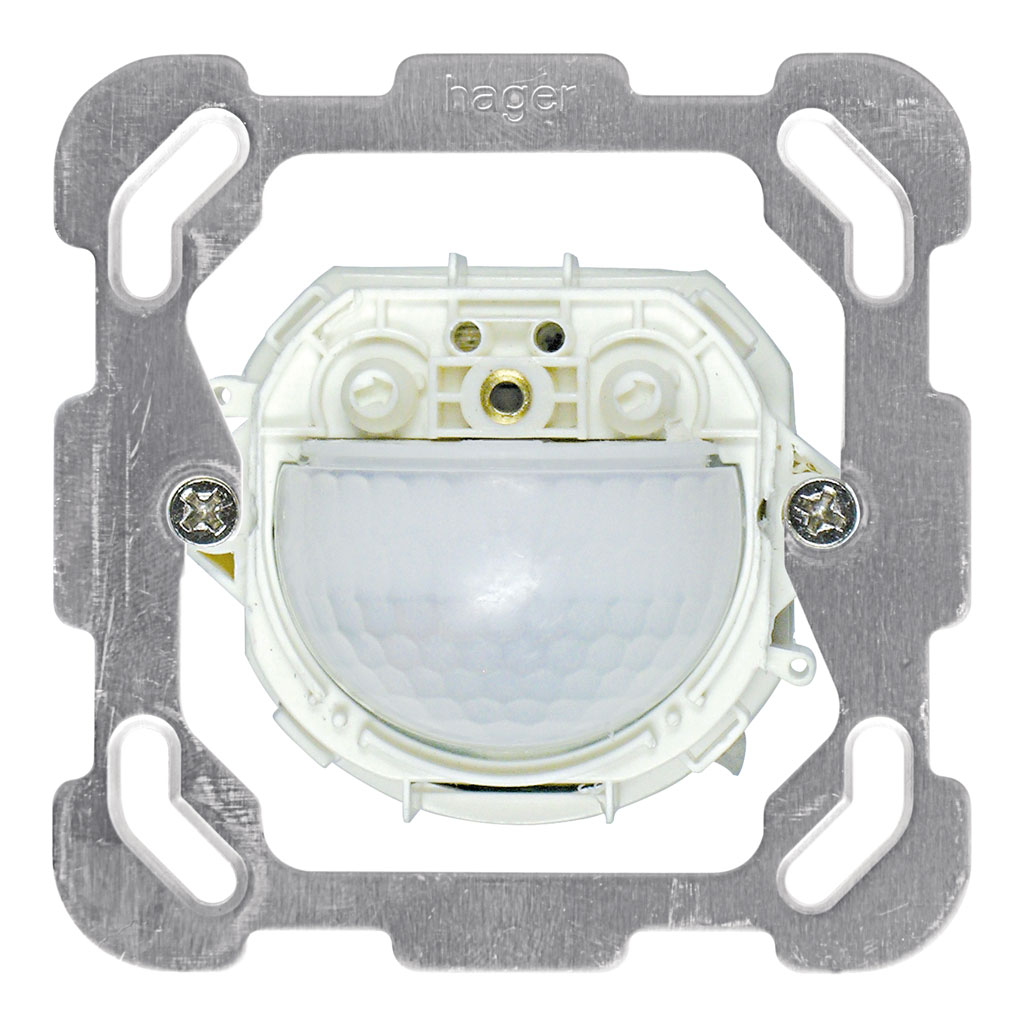

PD2 S 180 NM Slave KAL

https://www.swisslux.ch/web/image/product.template/1900/image_1920?unique=82b8067

Détecteur de présence Slave, plaque de fixation Kallysto

No E: 535 923 003

155,65 CHF 155.65 CHF 155,65 CHF

155,65 CHF

Not Available For Sale

Prix ​brut TVA excl.

155,65 CHF 155.65 CHF 155,65 CHF

155,65 CHF

Not Available For Sale

  • Domaine d'application
  • Hauteur de montage recommandée [m]
  • Hauteur de montage max. [m]
  • Hauteur de montage min. [m]
  • Catégorie de montage
  • Adapté à un montage mural
  • Hauteur de montage max. [m] - [ V E R A L T E T ]
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Matériel
  • Qualité de matérial
  • Couleur
  • Résistant aux UV
  • Type de raccordement
  • Fréquence secteur [Hz]
  • Type de tension
  • Tension d’alimentation
  • Construction détecteur courant max. [A]
  • Modèle
  • Angle de détection [°]
  • Nombre de détecteurs de luminosité
  • Portée pour l'approche vers la lentille (mouvement radial) [m]
  • Portée pour le passage latéral (mouvement tangentiel) [m]
  • Portée pour personnes assises (présence) [m]
  • Nombre de capteurs PIR
  • Quantité de canaux
  • Fonction à impulsion
  • Puissance de commutation max.
  • Sortie de commande
  • Sortie de commutation
  • Température de service [°C]
  • Sans halogène
  • Indice de protection [IP]
  • Classe de protection
  • Garantie [ans]
  • Marque de test
  • Détecteurs de mouvement et de présence
  • Angle de détection [°]
  • Portée de détection
  • Catégorie de montage
  • Indice de protection [IP]
  • Microphone
  • Lieu de montage
  • Famille de produit
  • Groupe de produit
  • Rayon / Diamètre [m]
  • Tension d’alimentation
  • Contrôle
  • Température
  • Quantité de canaux (ou plus)

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

No art. No E Description
141950 535 923 003 PD2 S 180 NM Slave KAL
170665 535 106 795 PD2 S 180 SF Slave
141952 535 923 006 PD2 S 180 NM Slave SID
141949 535 923 005 PD2 S 180 NM Slave EDI
162703 535 937 001 PD2 S 180 NCO Slave FE/W
162704 535 937 051 PD2 S 180 NCO Slave FE/S
162705 535 937 041 PD2 S 180 NCO Slave FE/HG
141918 535 933 004 PD2 S 180 CM Slave STA/W
151421 PD2 S 180 CM Slave STA/S
151389 PD2 S 180 CM Slave SID/WG
141917 535 933 006 PD2 S 180 CM Slave SID/W
151397 PD2 S 180 CM Slave SID/AN
151405 PD2 S 180 CM Slave SID/AL
141915 535 933 003 PD2 S 180 CM Slave KAL/W
151365 PD2 S 180 CM Slave KAL/S
151381 PD2 S 180 CM Slave KAL/HG
151373 PD2 S 180 CM Slave KAL/DG
151357 PD2 S 180 CM Slave KAL/BE
151349 PD2 S 180 CM Slave KAL/B
141914 535 933 005 PD2 S 180 CM Slave EDI/W
151309 PD2 S 180 CM Slave EDI/S
151325 PD2 S 180 CM Slave EDI/HG
151317 PD2 S 180 CM Slave EDI/DG
151341 PD2 S 180 CM Slave EDI/BE
151333 PD2 S 180 CM Slave EDI/B
170666 535 106 005 PD2 S 180 C Slave liv/W
170668 535 106 095 PD2 S 180 C Slave liv/UM
170669 535 106 055 PD2 S 180 C Slave liv/S
170670 535 106 035 PD2 S 180 C Slave liv/HG
170671 535 106 045 PD2 S 180 C Slave liv/DG
170667 535 106 015 PD2 S 180 C Slave liv/CR
142966 535 953 007 PD2 S 180 C Slave STAD/W
142977 535 953 057 PD2 S 180 C Slave STAD/S
141878 535 953 004 PD2 S 180 C Slave STA/W
142145 535 953 054 PD2 S 180 C Slave STA/S
142217 535 953 016 PD2 S 180 C Slave SID/WG
141877 535 953 006 PD2 S 180 C Slave SID/W
142209 535 953 026 PD2 S 180 C Slave SID/AN
142201 535 953 076 PD2 S 180 C Slave SID/AL
141875 535 953 003 PD2 S 180 C Slave KAL/W
142169 535 953 053 PD2 S 180 C Slave KAL/S
142177 535 953 033 PD2 S 180 C Slave KAL/HG
142185 535 953 043 PD2 S 180 C Slave KAL/DG
142153 535 953 083 PD2 S 180 C Slave KAL/BE
142161 535 953 093 PD2 S 180 C Slave KAL/B
141874 535 953 005 PD2 S 180 C Slave EDI/W
142121 535 953 055 PD2 S 180 C Slave EDI/S
142129 535 953 035 PD2 S 180 C Slave EDI/HG
142137 535 953 045 PD2 S 180 C Slave EDI/DG
142105 535 953 085 PD2 S 180 C Slave EDI/BE
142113 535 953 095 PD2 S 180 C Slave EDI/B

  • Pour montage au mur avec zone à 180° pour la détection fiable des mouvements de personnes ou d'autres sources de chaleur

  • Peut également être utilisé comme générateur d'impulsions pour des minuteries, des systèmes de contrôle et des SPS

  • Pour l'agrandissement bon marché de la zone d'un appareil Master

  • Pour hauteurs de montage de 1.1 - 2.2 m

wm_nm_kal_MZ

Dimensions en mm

Caractéristiques de montage
Hauteur de montage recommandée [m] 1.1
Hauteur de montage max. [m] 4
Hauteur de montage min. [m] 1.1
Catégorie de montage Système modulaire
Matériel et type de construction
Couleur n/a
Résistant aux UV PC résistant aux UV
Caractéristiques électronique
Type de raccordement Borne enfichable
Fréquence secteur [Hz] 50 - 60
Type de tension AC
Tension d’alimentation 230 V (+/- 10 %)
Caractéristiques de capteur
Modèle Détecteur de présence
Angle de détection [°] 180
Caractéristiques de fonction
Quantité de canaux 1
Caractéristiques de fonction [Sortie]
Fonction à impulsion oui
Puissance de commutation max. 2 W (cos ϕ=1)
Sortie de commande Triac Remote
Déclarations
Température de service [°C] -25 °C - +55 °C
Sans halogène oui
Indice de protection [IP] 20
Classe de protection II

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

Portée pour des activités assises (présence)
Portée avec une approche directe (radial)
Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement Master-Slave

pd_slave_ms_SS

Agrandissement de la zone de détection d'un appareil Master avec des appareils Slave. Attention: l'appareil Master doit toujours être monté à l'endroit le plus sombre. Le schéma d'installation détaillé du circuit Master-Slave est décrit pour chaque appareil Master. Il est recommandé de ne pas faire fonctionner plus de 10 appareils Slave sur un appareil Master.

Type Description
Fiche technique Fiche technique PD2 S 180 NM Slave KAL
Manuel d'utilisation Manuels d'utilisation PD2 S 180 Slave (à partir du printemps 2024) ( fr )
Manuel d'utilisation PD2 S 180 Slave (à partir d'automne 2019) ( fr )
Manuel d'utilisation PD2 S 180 Slave BEG-NAP-NUP (jusqu'à env. automne 2019) ( fr )
Manuel d'utilisation PD2 S 180 Slave (à partir d'env. été 2011) ( fr )
Manuel d'utilisation PD2 180 Slave (jusqu'à env. été 2011) ( fr )
Type: PD2 S 180 NM Slave KAL
Description: Détecteur de présence Slave, plaque de fixation Kallysto
No E: 535 923 003
No art.: 141950
EAN: 4007529651894

Caractéristiques de montage
Hauteur de montage recommandée [m]: 1.1, Hauteur de montage max. [m]: 4, Hauteur de montage min. [m]: 1.1, Catégorie de montage: Système modulaire
Matériel et type de construction
Couleur: n/a, Résistant aux UV: PC résistant aux UV
Caractéristiques électronique
Type de raccordement: Borne enfichable, Fréquence secteur [Hz]: 50 - 60, Type de tension: AC, Tension d’alimentation: 230 V (+/- 10 %)
Caractéristiques de capteur
Modèle: Détecteur de présence, Angle de détection [°]: 180
Caractéristiques de fonction
Quantité de canaux: 1
Caractéristiques de fonction [Sortie]
Fonction à impulsion: oui, Puissance de commutation max.: 2 W (cos ϕ=1), Sortie de commande: Triac Remote
Déclarations
Température de service [°C]: -25 °C - +55 °C, Sans halogène: oui, Indice de protection [IP]: 20, Classe de protection: II

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produits inclus

[141723] PD2 S 180 N Slave

PD2 S 180 N Slave

Détecteur de présence Slave

No E: 535 913 007
[141730] BP KAL

BP KAL

Plaque de fixation

No E: 376 163 003
[142573] AC-180

AC-180

Clips de recouvrement pour détecteurs 180°, transparent

No art.: 142573
