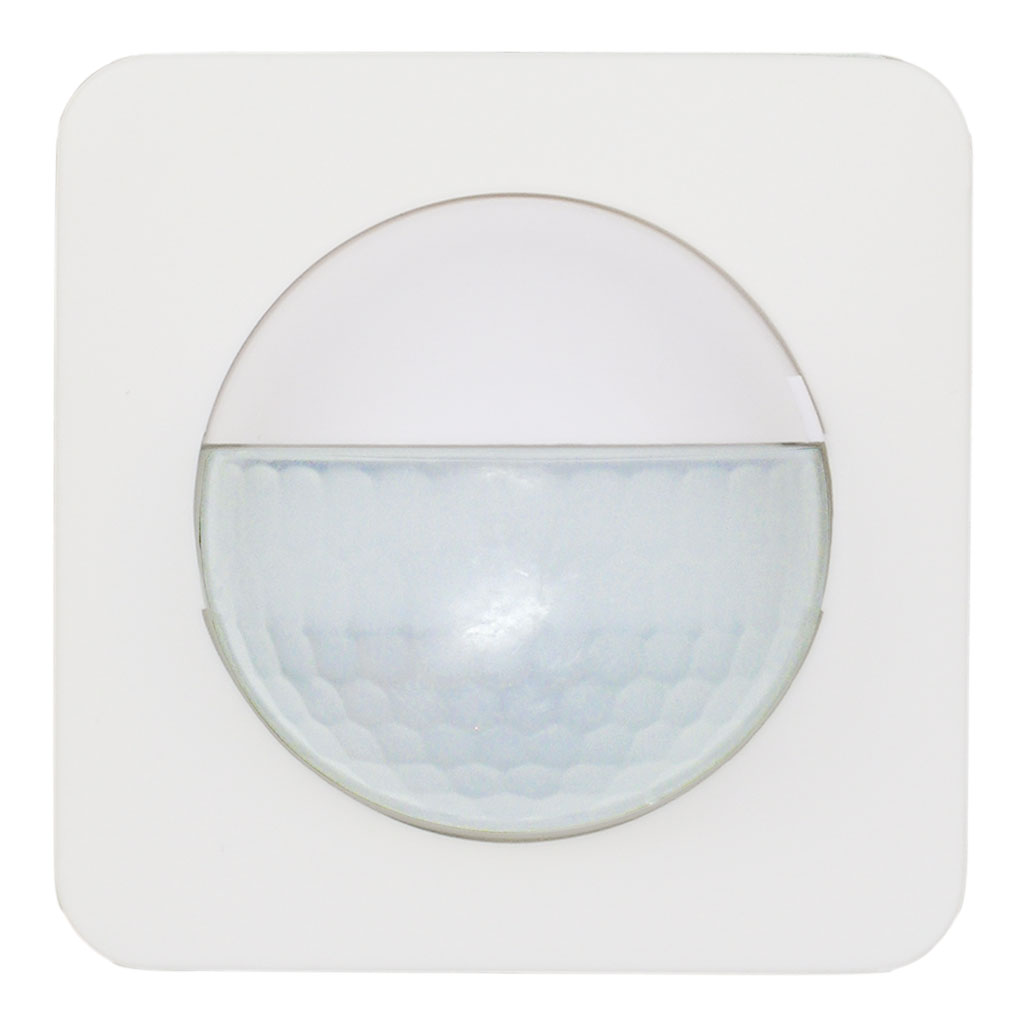

PD2 S 180 C Master 1C SOL/W

Détecteur de présence 1 canal, design Solfà, blanc

No E: 535 952 101

plus disponible

168,45 CHF 168.45000000000002 CHF 168,45 CHF

Catégorie de montage
Adapté à un montage mural
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Largeur [mm]
Hauteur [mm]
Profondeur [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Construction détecteur courant max. [A]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Sensibilité lumineuse réglable
Modèle
Programme d'origine
Télécommandable (IR)
Quantité de canaux
Nombre de zones de commutation
Charges capacitives
Sensibilité lumineuse [lx]
Puissance de commutation max.
Courant de démarrage max.
Libre de potentiel
Semi-automatique
Surveillance d'escalier
Temporisation min.
Temporisation max.
Fonction à impulsion
Puissance de commutation max.
Sortie de commande
Fonction à impulsion
Contact d’entrée pour bouton poussoir
Contact d'entrée pour slave
Contact d'entrée pour slave (Remote)
Détecteurs de mouvement et de présence
Designs interrupteur mural
Angle de détection [°]
Portée de détection
Couleur
Télécommandable (IR)
Catégorie de montage
Indice de protection [IP]
Microphone
Lieu de montage
Famille de produit
Groupe de produit
Rayon / Diamètre [m]
Tension d’alimentation
Contrôle
Température
Quantité de canaux (ou plus)
Statut de l'assortiment
Domaine d'application
Hauteur de montage min. [m]
Hauteur de montage max. [m] - [ V E R A L T E T ]
Garantie [ans]
Sortie de commutation
Relais

Cette combinaison n'existe pas.

Ajouter au panier

Pour des combinaisons des interrupteurs avec zone à 180° pour la détection fiable des mouvements de personnes ou d'autres sources de chaleur
Versions en couleur peuvent être commandées en système modulaire (jusqu'à 7 couleurs disponibles)
Réglage électronique de la sensibilité et de la portée
Préreglages d'usine, prêt à fonctionner
Mode de fonctionnement semi-automatique (allumage manuelle/extinction automatique) pour économies d'énergie très élevées
Contacts d'entrée séparés pour buttons et slaves
Pour hauteurs de montage de 1.1 - 2.2 m
Faible consommation énérgetique
1 Canal (libre de potentiel) pour pour la commande de la lumière
1 sortie d'impulsion 230 V supplémentaire (sans bruit et indépendant de la luminosité) pour commandes externes
Peut être télécommandé et téléprogrammé (Surface IR-PD 1C pour la télécommande IR-RC inclus)

wm_c_sol_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Système modulaire
Adapté à un montage mural	oui
Hauteur de montage recommandée [m]	1.1
Hauteur de montage max. [m]	2.2
Type de raccordement	Borne enfichable
Matériel et type de construction
Largeur [mm]	56
Hauteur [mm]	56
Profondeur [mm]	61
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK05
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Résistant aux UV	PC résistant aux UV
Couleur	Blanc mat
Code couleur (similaire)	RAL 9003 matt
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Construction détecteur courant max. [A]	10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	10
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Portée pour personnes assises (présence) [m]	4
Angle de détection [°]	180
Sensibilité lumineuse réglable	oui
Caractéristiques de fonction
Modèle	Détecteur de présence
Programme d'origine	oui
Télécommandable (IR)	IR-RC (Feuille de programmation IR-PD 1C), IR-PD Mini
Quantité de canaux	1
Physische Ausgänge
Nombre de zones de commutation	1
Charges capacitives	oui
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Puissance de commutation max.	2300 W (cos ϕ=1)
Courant de démarrage max.	800 A (max. 200 µs)
Libre de potentiel	oui
Semi-automatique	oui
Surveillance d'escalier	oui
Temporisation min.	15 s
Temporisation max.	30 min
Fonction à impulsion	oui (durée de pause réglable)
Ausgang [2]
Puissance de commutation max.	2 W (cos ϕ=1)
Sortie de commande	Triac Remote
Fonction à impulsion	oui (durée non réglable)
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir	oui
Caractéristiques de fonction [Entrée 2]
Contact d'entrée pour slave	oui
Contact d'entrée pour slave (Remote)	oui

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

Commande d'éclairage dépendant de la présence et de la luminosité.

2) Fonctionnement normal avec circuit RC

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

3) Fonctionnement normal avec bouton externe

La lumière peut être allumée ou éteinte manuellement en fonction des besoins par un appui court sur le bouton poussoir (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

4) Fonctionnement Master-Slave avec bouton externe

5) Fonctionnement en continu avec interrupteur externe

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

6) Fonction à impulsion sur minuterie

La fonction d'impulsion doit etre activée.

7) Fonctionnement Master-Master

Subdivision d'une grande zone de détection en différentes zones d'éclairage avec mesure individuelle de la luminosité.

8) Fonctionnement Master-Slave

Agrandissement de la zone avec des appareils Slave. Attention: le Master doit toujours être monté dans les endroits les plus sombres.

9) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

Type	Description
Fiche technique	Fiche technique PD2 S 180 C Master 1C SOL/W
Manuel d'utilisation	Manuels d'utilisation PD2 S 180 Master 1C (à partir du printemps 2024) ( fr )
Manuel d'utilisation	PD2 S 180 Master 1C (à partir d'automne 2019) ( fr )
Manuel d'utilisation	PD2 S 180 Master 1C BEG-NAP-NUP (avec DIP switch, jusqu'à env. Automne 2019) ( fr )
Manuel d'utilisation	PD2 S 180 Master 1C (avec DIP switch, à partir d'env. Été 2011) ( fr )
Manuel d'utilisation	PD2 180 Master 1C (sans DIP switch, jusqu'à env. été 2011) ( fr )
Manuel d'utilisation	PD2 180 Master 1C (jusqu'à env. été 2009) ( fr )

Type: PD2 S 180 C Master 1C SOL/W
Description: Détecteur de présence 1 canal, design Solfà, blanc
No E: 535 952 101
No art.: 142191
EAN: 4007529653263

Caractéristiques de montage
Catégorie de montage: Système modulaire, Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 56, Hauteur [mm]: 56, Profondeur [mm]: 61, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Blanc mat, Code couleur (similaire): RAL 9003 matt
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Sensibilité lumineuse réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de présence, Programme d'origine: oui, Télécommandable (IR): IR-RC (Feuille de programmation IR-PD 1C), IR-PD Mini, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Puissance de commutation max.: 2300 W (cos ϕ=1), Courant de démarrage max.: 800 A (max. 200 µs), Libre de potentiel: oui, Semi-automatique: oui, Surveillance d'escalier: oui, Temporisation min.: 15 s, Temporisation max.: 30 min, Fonction à impulsion: oui (durée de pause réglable)
Ausgang [2]
Puissance de commutation max.: 2 W (cos ϕ=1), Sortie de commande: Triac Remote, Fonction à impulsion: oui (durée non réglable)
Caractéristiques de fonction [Entrée]
Contact d’entrée pour bouton poussoir: oui
Caractéristiques de fonction [Entrée 2]
Contact d'entrée pour slave: oui, Contact d'entrée pour slave (Remote): oui
