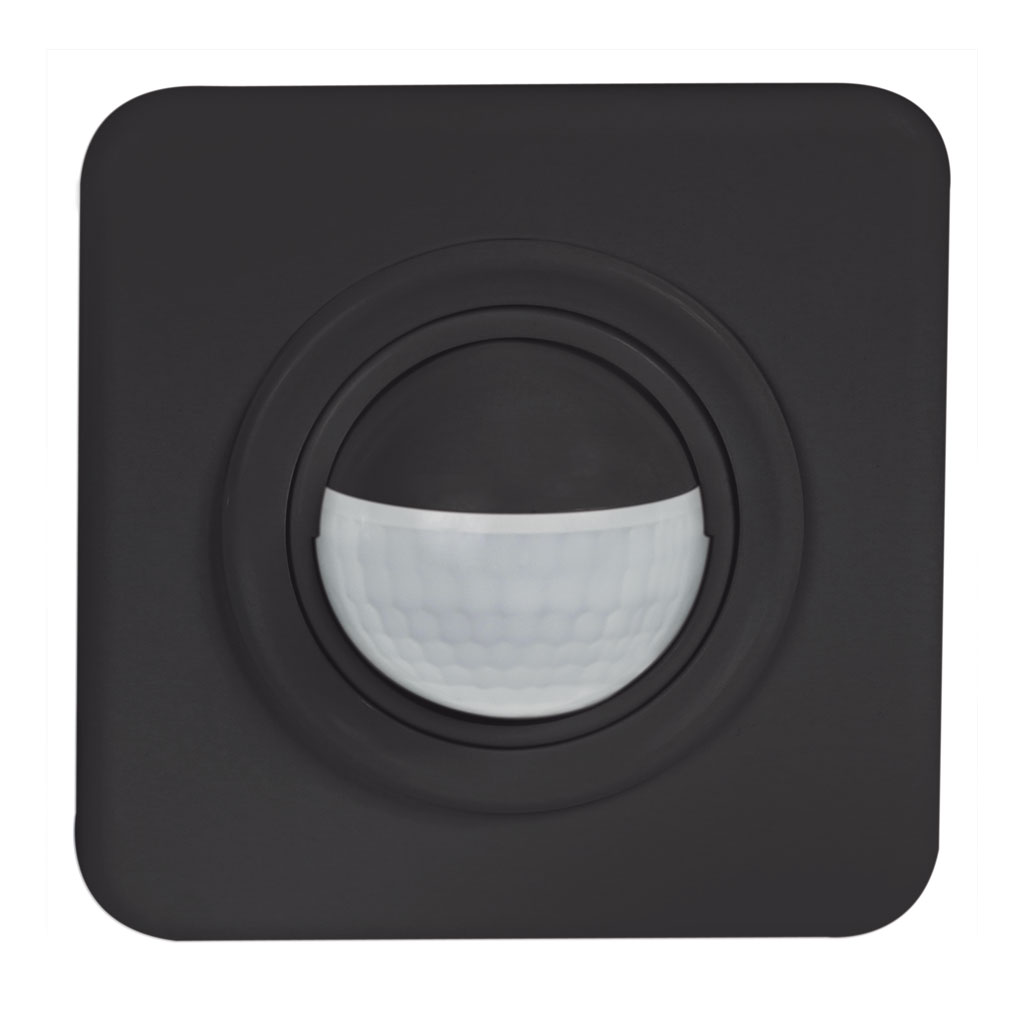

Indoor 180 UP Minuterie STAD/S

Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz

No E: 535 941 037

175,00 CHF 175.0 CHF 175,00 CHF

Prix brut TVA/CAR excl.

175,00 CHF 175.0 CHF 175,00 CHF

Catégorie de montage
Adapté à un montage mural
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Largeur [mm]
Hauteur [mm]
Profondeur [mm]
Profondeur d'encastrement [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Construction détecteur courant max. [A]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Nombre de capteurs PIR
Nombre de détecteurs de luminosité
Sensibilité lumineuse réglable
Modèle
Quantité de canaux
Nombre de zones de commutation
Sensibilité lumineuse [lx]
Surveillance d'escalier
Fonction à impulsion
Détecteurs de mouvement et de présence
Designs interrupteur mural
Angle de détection [°]
Portée de détection
Couleur
Catégorie de montage
Indice de protection [IP]
Microphone
Lieu de montage
Famille de produit
Groupe de produit
Rayon / Diamètre [m]
Contrôle
Température
Quantité de canaux (ou plus)
Statut de l'assortiment
Domaine d'application
Hauteur de montage min. [m]
Hauteur de montage max. [m] - [ V E R A L T E T ]
Garantie [ans]
Sortie de commutation

Cette combinaison n'existe pas.

Ajouter au panier

Designs interrupteur mural

Couleur

Catégorie de montage

No art.	No E	Description
142951	535 941 037	Indoor 180 UP Minuterie STAD/S

Pour montage au mur encastré avec zone à 180° pour la détection fiable des mouvements
Combinaison avec tous les programmes d'interrupteurs et prises de la Suisse
Versions en couleur peuvent être commandées en système modulaire (jusqu'à 7 couleurs disponibles)
Technologie 2 fils pour un raccordement simple à la plupart des minuteries d'escalier électroniques (minuterie d'escalier est à commander séparément, p. ex. B.E.G. Luxomat SCT1)
Temps d'installation minimal, inutile de ramener le neutre
Luminosité réglable en continu
Pour hauteurs de montage de 1.1 - 2.2 m

wm_up_stad_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Encastré (UP)
Adapté à un montage mural	oui
Hauteur de montage recommandée [m]	1.1
Hauteur de montage max. [m]	2.2
Type de raccordement	Borne enfichable
Matériel et type de construction
Largeur [mm]	90
Hauteur [mm]	90
Profondeur [mm]	61
Profondeur d'encastrement [mm]	41
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK05
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Résistant aux UV	PC résistant aux UV
Couleur	Noir
Code couleur (similaire)	RAL 9005 glanz
Caractéristiques électronique
Tension d’alimentation	Par minuterie 230 V AC (2 fils)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Construction détecteur courant max. [A]	10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	10
Portée pour l'approche vers la lentille (mouvement radial) [m]	4
Portée pour personnes assises (présence) [m]	4
Angle de détection [°]	180
Nombre de capteurs PIR	2
Nombre de détecteurs de luminosité	1
Sensibilité lumineuse réglable	oui
Caractéristiques de fonction
Modèle	Détecteur de mouvement
Quantité de canaux	1
Physische Ausgänge
Nombre de zones de commutation	1
Sensibilité lumineuse [lx]	5 - 2000
Ausgang [1]
Surveillance d'escalier	oui
Fonction à impulsion	oui

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Raccordement 4 fils

Recommandation: max 10 Indoor 180 Minuterie

2) Raccordement 3 fils

Recommandation: max 10 Indoor 180 Minuterie

Type	Description
Fiche technique	Fiche technique Indoor 180 UP Minuterie STAD/S
Manuel d'utilisation	Manuels d'utilisation Indoor 180 Minuterie (à partir du printemps 2024) ( fr )
Manuel d'utilisation	Manuels d'utilisation Indoor 180 Minuterie (à partir du printemps 2023) ( fr )
Manuel d'utilisation	Indoor 180 Minuterie (à partir d'automne 2019) ( fr )
Manuel d'utilisation	Indoor 180 Minuterie BEG-NAP-NUP (jusqu'à env. automne 2019) ( fr )
Manuel d'utilisation	Indoor 180 Minuterie (à partir d'env. automne 2012) ( fr )
Manuel d'utilisation	Indoor 180 Minuterie (jusqu'à env. automne 2012) ( fr )

Type: Indoor 180 UP Minuterie STAD/S
Description: Bewegungsmelder für Minuterien, 2 Leiter, Design STANDARDdue, schwarz
No E: 535 941 037
No art.: 142951
EAN: 4007529661756

Caractéristiques de montage
Catégorie de montage: Encastré (UP), Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 90, Hauteur [mm]: 90, Profondeur [mm]: 61, Profondeur d'encastrement [mm]: 41, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Résistant aux UV: PC résistant aux UV, Couleur: Noir, Code couleur (similaire): RAL 9005 glanz
Caractéristiques électronique
Tension d’alimentation: Par minuterie 230 V AC (2 fils), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement, Quantité de canaux: 1
Physische Ausgänge
Nombre de zones de commutation: 1, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Surveillance d'escalier: oui, Fonction à impulsion: oui
