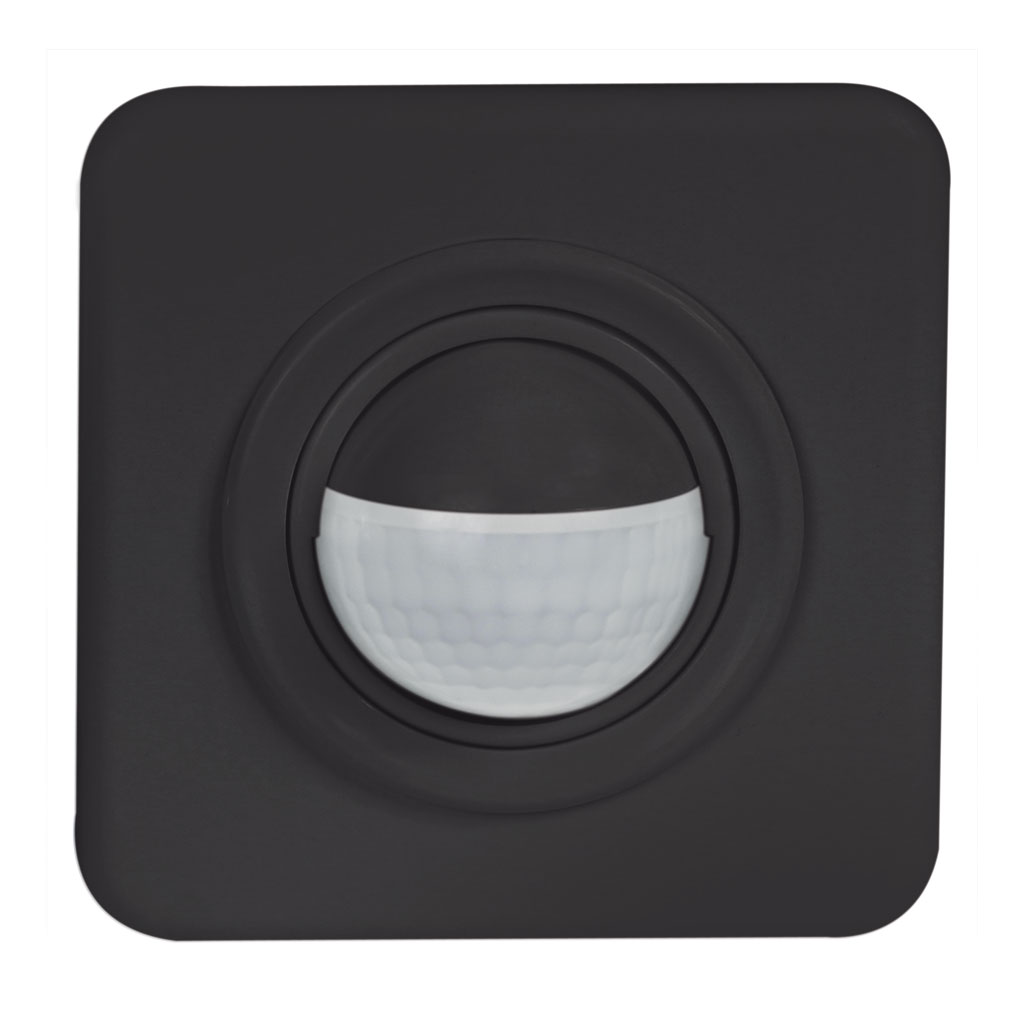

Type: PD2 S 180 UP Master 2C STAD/S
Description: Détecteur de présence 2 canal, design STANDARDdue, noir
No E: 535 932 237
No art.: 142955
EAN: 4007529661794
Caractéristiques de montage Hauteur de montage recommandée [m]:
1.1,
Hauteur de montage max. [m]:
4,
Hauteur de montage min. [m]:
1.1,
Catégorie de montage:
Encastré (UP) Matériel et type de construction Code couleur:
RAL 9005 glanz,
Couleur:
Noir,
Résistant aux UV:
PC résistant aux UV Caractéristiques électronique Type de raccordement:
Borne enfichable,
Charges capacitives:
oui,
Fréquence secteur [Hz]:
50 - 60,
Type de tension:
AC,
Tension d’alimentation:
230 V (+/- 10 %) Caractéristiques de capteur Modèle:
Détecteur de présence,
Angle de détection [°]:
180,
Microphone:
oui Caractéristiques de fonction Quantité de canaux:
2,
Télécommandable (IR):
IR-RC (Feuille de programmation IR-PD), IR-PD Mini Caractéristiques de fonction [Sortie] Sensibilité lumineuse [lx]:
5 - 2000,
Semi-automatique:
oui,
Fonction à impulsion:
oui (durée de pause réglable),
Courant de démarrage max.:
800 A (max. 200 µs),
Temporisation max.:
30 min,
Puissance de commutation max.:
2300 W (cos ϕ=1),
Temporisation min.:
15 s Caractéristiques de fonction [Entrée] Contact d’entrée pour bouton poussoir:
oui Caractéristiques de fonction [Entrée 2] Contact d'entrée pour slave:
oui,
Contact d'entrée pour slave (Remote):
oui Déclarations Température de service [°C]:
-25 °C - +55 °C,
Sans halogène:
oui,
Indice de protection [IP]:
20,
Classe de protection:
II
Fournisseur:
Swisslux AG
Industriestrasse 8
CH-8618Oetwil am See
Produits inclus
PD2 S 180 N Master 2C
Détecteur de présence 2 canaux
No E: 535 912 207
BP EDI
Plaque de fixation
No E: 376 163 000
FO IR-PD
Surface de fonctionnement
No art.: 142444
AC-180
Clips de recouvrement pour détecteurs 180°, transparent
No art.: 142573
AR STAD/S
Abdeckrahmen, Design STANDARDdue, schwarz
No E: 334 070 250
AS STAD/S
Kit adaptateur, design STANDARDdue, noir
No E: 535 999 257
AD STAD/S
Adapter, Design STANDARDdue, schwarz
No E: 377 010 150
Accessoires
IR-RC
Télécommande IR
No E: 535 949 005
IR-PD Mini
Télécommande IR, petite
No E: 535 949 035
RC-1
Circuit RC Mini
No E: 535 999 097
RC-HU
Circuit RC pour montage DIN rail
No E: 578 500 019
PD2 S 180 UP Slave STAD/S
Détecteur de présence Slave, design STANDARDdue, noir
