  3. Indoor 180 AP Kombi SF EDI/B
Standard-Preisliste - Brutto
B.E.G. LUXOMAT

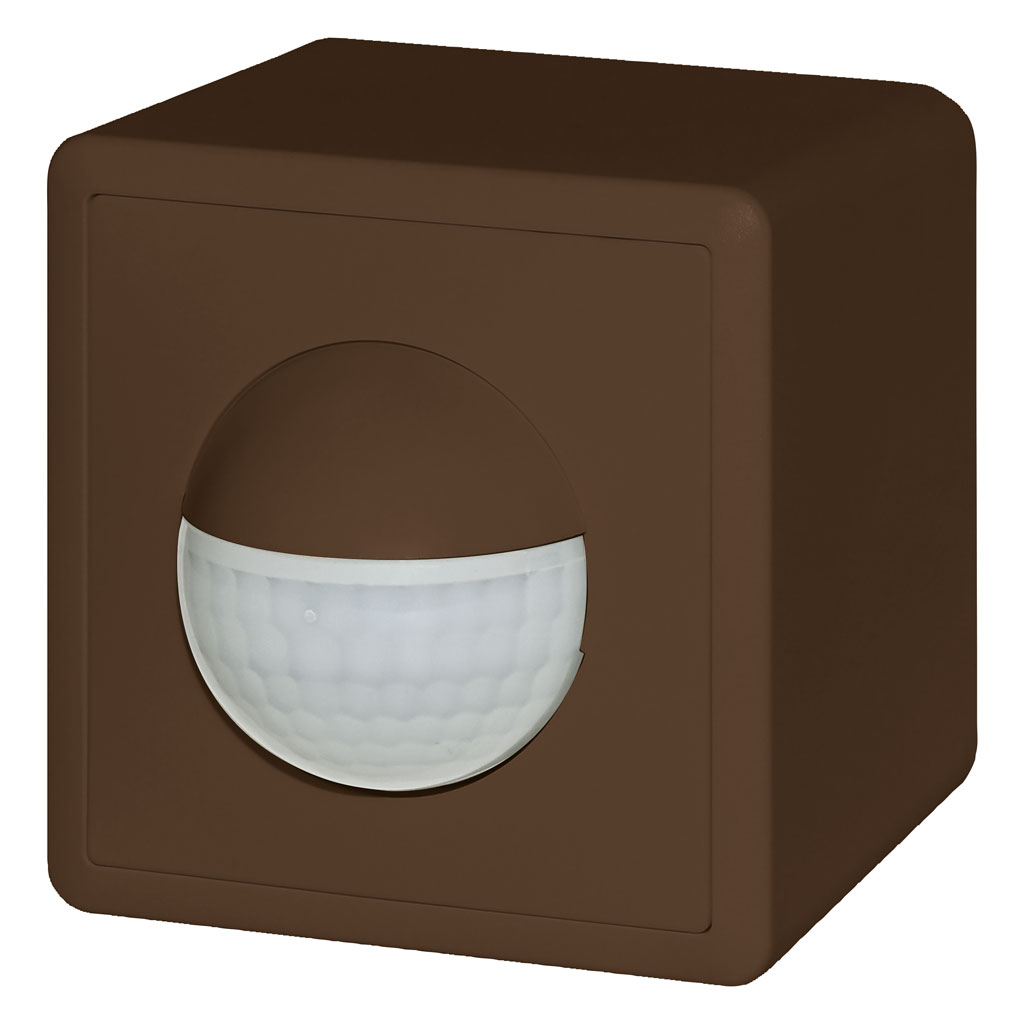

Indoor 180 AP Kombi SF EDI/B

Indoor 180 AP Kombi SF EDI/B

https://www.swisslux.ch/web/image/product.template/11653/image_1920?unique=a0e003f

Bewegungsmelder 10A, mit Feller SNAPFIX®, Design EDIZIOdue, braun

No E: 535 940 147

165,00 CHF 165.0 CHF 165,00 CHF

Not Available For Sale

Prix ​TVA/CAR excl.

165,00 CHF 165.0 CHF 165,00 CHF

Not Available For Sale

  • Catégorie de montage
  • Adapté à un montage mural
  • Hauteur de montage recommandée [m]
  • Hauteur de montage min. [m]
  • Hauteur de montage max. [m]
  • Type de raccordement
  • Largeur [mm]
  • Hauteur [mm]
  • Profondeur [mm]
  • Matériel
  • Qualité de matérial
  • Indice de protection [IP]
  • Température de service [°C]
  • Résistance aux chocs [IK]
  • Classe de protection
  • Marque de test
  • Sans halogène
  • Ausführung der Oberfläche
  • Résistant aux UV
  • Couleur
  • Code couleur (similaire)
  • Tension d’alimentation
  • Type de tension
  • Fréquence secteur [Hz]
  • Construction détecteur courant max. [A]
  • Portée pour le passage latéral (mouvement tangentiel) [m]
  • Portée pour l'approche vers la lentille (mouvement radial) [m]
  • Portée pour personnes assises (présence) [m]
  • Angle de détection [°]
  • Nombre de capteurs PIR
  • Nombre de détecteurs de luminosité
  • Sensibilité lumineuse réglable
  • Microphone
  • Modèle
  • Anzahl physische Ausgänge
  • Nombre de zones de commutation
  • Charges capacitives
  • Sensibilité lumineuse [lx]
  • Typ 1: Anzahl Kanäle des selben Typs
  • Art des Kanals
  • Puissance de commutation max.
  • Max. Schaltleistung LED [W]
  • Courant de démarrage max.
  • Surveillance d'escalier
  • Circuit de passage à zéro
  • Temporisation min.
  • Temporisation max.
  • Anzahl physische Eingänge
  • Typ 1: Anzahl Eingänge des selben Typs
  • Art des Tastereinganges des selben Typs
  • Sortie de commutation
  • Relais

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Expédition : 2-3 jours ouvrables

Partager

  • Pour montage au mur apparent avec zone à 180° pour la détection fiable des mouvements

  • Microphone incorporé pour la surveillance des locaux tortueux

  • Temps de poursuite, sensibilité à la luminosité et aux bruits à réglage continu, microphone déconnectable

  • Pour hauteurs de montage de 1.1 - 2.2 m

  • 1 Canal pour la commande de la lumière

  • Relais de commutation haute performance pour tous les types de charges courants (ballasts électroniques, appareillages LED incl.)

  • Avec caches clipsables

wm_ap_edi_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage Apparent (AP)
Adapté à un montage mural oui
Hauteur de montage recommandée [m] 1.1
Hauteur de montage min. [m] 1.1
Hauteur de montage max. [m] 2.2
Type de raccordement Borne enfichable
Matériel et type de construction
Largeur [mm] 73
Hauteur [mm] 73
Profondeur [mm] 72
Matériel Plastique
Qualité de matérial Polycarbonate
Indice de protection [IP] 20
Température de service [°C] -25 °C - +55 °C
Résistance aux chocs [IK] IK05
Classe de protection II
Marque de test CE
Sans halogène oui
Ausführung der Oberfläche matt
Résistant aux UV PC résistant aux UV
Couleur Brun
Code couleur (similaire) RAL 8028
Caractéristiques électronique
Tension d’alimentation 230 V (+/- 10 %)
Type de tension AC
Fréquence secteur [Hz] 50 - 60
Construction détecteur courant max. [A] 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m] 10
Portée pour l'approche vers la lentille (mouvement radial) [m] 4
Portée pour personnes assises (présence) [m] 4
Angle de détection [°] 180
Nombre de capteurs PIR 2
Nombre de détecteurs de luminosité 1
Sensibilité lumineuse réglable oui
Microphone oui
Caractéristiques de fonction
Modèle Détecteur de mouvement
Physische Ausgänge
Anzahl physische Ausgänge 1
Nombre de zones de commutation 1
Charges capacitives oui
Sensibilité lumineuse [lx] 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs 1
Art des Kanals Licht/Schaltausgang
Puissance de commutation max. 2300 W (cos ϕ=1)
Max. Schaltleistung LED [W] 800
Courant de démarrage max. 800 A (max. 200 µs)
Surveillance d'escalier oui
Circuit de passage à zéro oui
Temporisation min. 15 s
Temporisation max. 16 min
Physische Eingänge
Anzahl physische Eingänge 1
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs 1
Art des Tastereinganges des selben Typs Tastereingang

wand_normal_EB

à gauche: vue du dessus, à droite: vue latérale

Portée pour des activités assises (présence)
Portée avec une approche directe (radial)
Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

indoor_180_kombi_n_SS

Commande d'éclairage en fonction du mouvement et de la luminosité

2) Fonctionnement normal avec circuit RC

indoor_180_kombi_nrc_SS

Lors du branchement d'inductances parallèles au réseau (lampes luminescentes, contacteurs, etc.), un conduit RC peut être nécessaire.

3) Fonctionnement normal avec bouton externe

indoor_180_kombi_nt_SS

La lumière peut être allumée ou éteinte manuellement en fonction des besoins par un appui court sur le bouton poussoir (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

4) Fonctionnement en continu avec interrupteur externe

indoor_180_kombi_ds_SS

Permet l'allumage manuel de l'éclairage raccordé. Attention: la lumière doit ensuite être éteinte manuellement.

5) Fonctionnement en parallèle

indoor_180_kombi_p_SS

Ne jamais brancher plus de 5 détecteurs de mouvement en parallèle.

6) Fonction à impulsion sur minuterie

indoor_180_kombi_im_SS

La fonction d'impulsion doit etre activee.

7) Fonctionnement avec interrupteur rotatif «Manuel - 0 - Automatique»

indoor_180_kombi_hos_SS

Variante A: Interruption du fil de lampe; Variante B: Interruption du courant du PIR

Type Description
Fiche technique Fiche technique Indoor 180 AP Kombi SF EDI/B
Manuel d'utilisation Manuels d'utilisation Indoor 180 Kombi (à partir du printemps 2024) ( fr )
Type: Indoor 180 AP Kombi SF EDI/B
Description: Bewegungsmelder 10A, mit Feller SNAPFIX®, Design EDIZIOdue, braun
No E: 535 940 147
No art.: 171816
EAN: 4007529672639

Caractéristiques de montage
Catégorie de montage: Apparent (AP), Adapté à un montage mural: oui, Hauteur de montage recommandée [m]: 1.1, Hauteur de montage min. [m]: 1.1, Hauteur de montage max. [m]: 2.2, Type de raccordement: Borne enfichable
Matériel et type de construction
Largeur [mm]: 73, Hauteur [mm]: 73, Profondeur [mm]: 72, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK05, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Ausführung der Oberfläche: matt, Résistant aux UV: PC résistant aux UV, Couleur: Brun, Code couleur (similaire): RAL 8028
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60, Construction détecteur courant max. [A]: 10
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 10, Portée pour l'approche vers la lentille (mouvement radial) [m]: 4, Portée pour personnes assises (présence) [m]: 4, Angle de détection [°]: 180, Nombre de capteurs PIR: 2, Nombre de détecteurs de luminosité: 1, Sensibilité lumineuse réglable: oui, Microphone: oui
Caractéristiques de fonction
Modèle: Détecteur de mouvement
Physische Ausgänge
Anzahl physische Ausgänge: 1, Nombre de zones de commutation: 1, Charges capacitives: oui, Sensibilité lumineuse [lx]: 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: Licht/Schaltausgang, Puissance de commutation max.: 2300 W (cos ϕ=1), Max. Schaltleistung LED [W]: 800, Courant de démarrage max.: 800 A (max. 200 µs), Surveillance d'escalier: oui, Circuit de passage à zéro: oui, Temporisation min.: 15 s, Temporisation max.: 16 min
Physische Eingänge
Anzahl physische Eingänge: 1
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs: 1, Art des Tastereinganges des selben Typs: Tastereingang

Fournisseur:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produits inclus

[141746] AS EDI/B

AS EDI/B

Kit adaptateur, design EDIZIOdue, marron

No E: 535 999 195
[142573] AC-180

AC-180

Clips de recouvrement pour détecteurs 180°, transparent

No art.: 142573
[170570] Indoor 180 N Kombi SF

Indoor 180 N Kombi SF

Détecteur de mouvement 10A, avec Feller SNAPFIX®

No E: 535 056 795
[171966] APG SF EDI/B

APG SF EDI/B

AP-Gehäuse EDIZIOdue, mit Feller SNAPFIX®, braun

No art.: 171966
