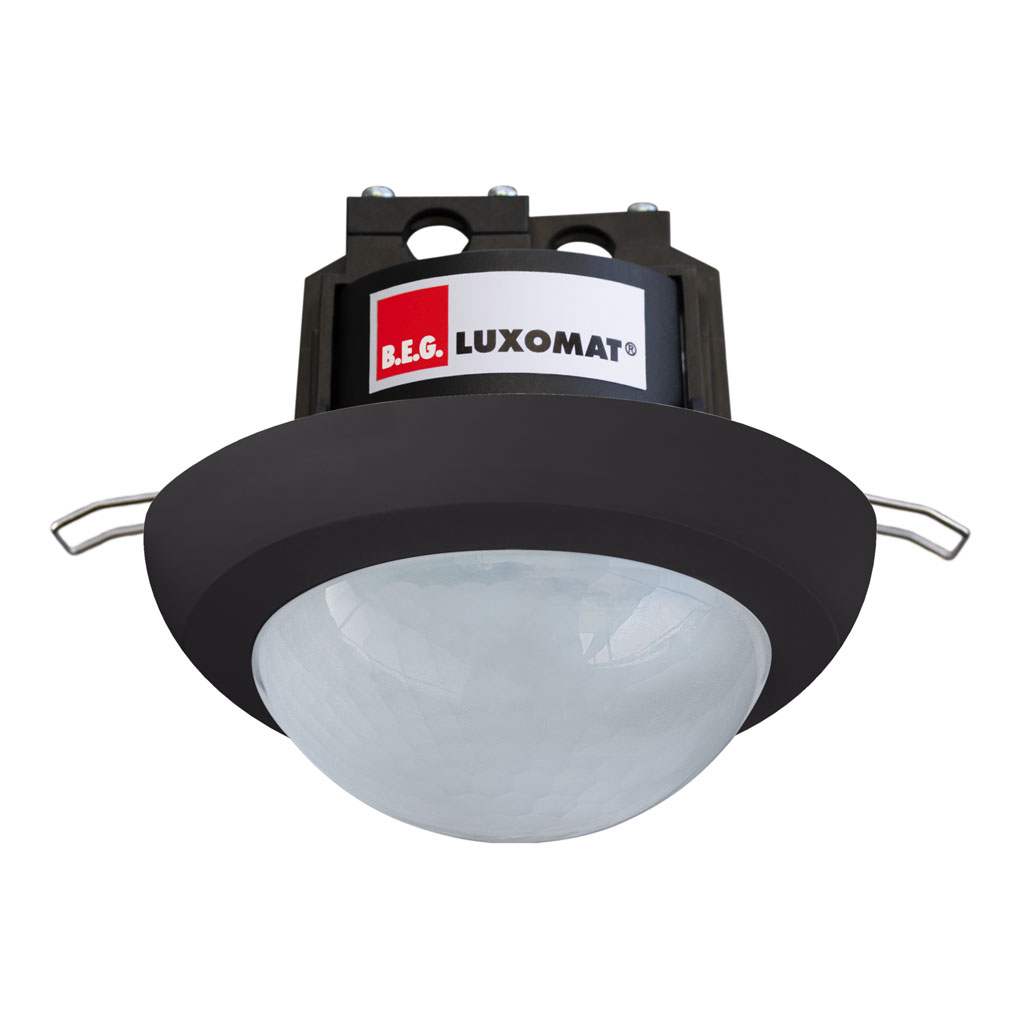

PD4N-M-DACO DALI-2 DE/S

Détecteur de présence DALI, noir

No E: 535 969 328

290,00 CHF 290.0 CHF 290,00 CHF

Prix TVA/CAR excl.

290,00 CHF 290.0 CHF 290,00 CHF

Catégorie de montage
Adapté à un montage au plafond
Hauteur de montage recommandée [m]
Hauteur de montage min. [m]
Hauteur de montage max. [m]
Type de raccordement
Hauteur [mm]
Diamètre [mm]
Trou de forage [mm]
Profondeur d'encastrement [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Protection de la surface du boîtier
Ausführung der Oberfläche
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Fréquence secteur [Hz]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]
Portée pour personnes assises (présence), hauteur 5 m [m]
Nombre de capteurs PIR
Sensibilité réglable
Nombre de détecteurs de luminosité
Sensibilité lumineuse réglable
Plage de température
Modèle
Programme d'origine
Télécommandable (IR)
Fernbedienbar bidirektional
Anzahl physische Ausgänge
Nombre de zones de commutation
Réglage de lumière constante
Éclairage d'orientation
Sensibilité lumineuse [lx]
Typ 1: Anzahl Kanäle des selben Typs
Art des Kanals
Sortie de commande
Semi-automatique
Temporisation min.
Temporisation max.
Anzahl physische Eingänge
Art des Slaveeinganges / Info Intern
Typ 1: Anzahl Eingänge des selben Typs
Art des Tastereinganges des selben Typs
Anzahl Eingänge desselben Typs
Art des Einganges

Cette combinaison n'existe pas.

Ajouter au panier

Pour le montage dans les faux-plafonds avec zone à 360° pour la détection fiable des mouvements, Grande portée
Montage rapide grâce à la fixation de ressort
Réglages d’usine 10 min et 500 Lux
Les fonctions complètes ne sont activables qu’avec l’adaptateur BLE-IR de B.E.G. et un Smartphone/une tablette (Android, iOS)
Autocontrôle et affichage des erreurs de l‘appareil dans l‘app B.E.G. One (Swisslux)
Mode de fonctionnement semi-automatique (allumage manuelle/extinction automatique) pour économies d'énergie très élevées
Plage de contrôle réglable
Comportement d'activation paramétrable via une valeur fixe ou la dernière valeur en pourcentage
Commutation et variation manuelle possible par l’intermédiaire d’un bouton-poussoir conventionnel
Éclairage d'orientation pour des exigences élevées en matière de sécurité dans les maisons de retraite, hôpitaux, bâtiments publics, etc.
Capteur DALI maître pour la commande directe des luminaires DALI (broadcast). Alimentation du Bus DALI fournie par le capteur.
Avec caches clipsables
Télécommande bidirectionnelle avec adaptateur IR et appli B.E.G. One (Swisslux) pour smartphone
Zone de détection peut être étendue grâce au mode maître-esclave
Mesure de lumière mixte au moyen d`un capteur de lumière intérieur et extérieur

pd4n_daco_de_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Integré (EB)
Adapté à un montage au plafond	oui
Hauteur de montage recommandée [m]	2.5
Hauteur de montage min. [m]	2
Hauteur de montage max. [m]	10
Type de raccordement	Borne enfichable
Matériel et type de construction
Hauteur [mm]	98
Diamètre [mm]	106
Trou de forage [mm]	73
Profondeur d'encastrement [mm]	47
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +50 °C
Résistance aux chocs [IK]	IK04
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Protection de la surface du boîtier	unbehandelt
Ausführung der Oberfläche	matt
Résistant aux UV	PC résistant aux UV
Couleur	Noir
Code couleur (similaire)	RAL 9005
Caractéristiques électronique
Tension d’alimentation	230 V (+/- 10 %)
Type de tension	AC
Fréquence secteur [Hz]	50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	24
Portée pour l'approche vers la lentille (mouvement radial) [m]	8
Portée pour personnes assises (présence) [m]	6
Angle de détection [°]	360
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]	40
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]	14
Portée pour personnes assises (présence), hauteur 5 m [m]	8
Nombre de capteurs PIR	4
Sensibilité réglable	oui
Nombre de détecteurs de luminosité	2
Sensibilité lumineuse réglable	oui
Plage de température	-25 °C bis +50 °C
Caractéristiques de fonction
Modèle	Détecteur de présence
Programme d'origine	oui
Télécommandable (IR)	IR-RC (Feuille de programmation IR-PD DALI)
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Physische Ausgänge
Anzahl physische Ausgänge	1
Nombre de zones de commutation	1
Réglage de lumière constante	oui
Éclairage d'orientation	oui (minuterie/luminosité réglable)
Sensibilité lumineuse [lx]	10 - 2500
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs	1
Art des Kanals	2
Sortie de commande	DALI-2 (DACO), 80mA (guaranti), 125mA (max.)
Semi-automatique	oui
Temporisation min.	1 min
Temporisation max.	150 min
Physische Eingänge
Anzahl physische Eingänge	2
Art des Slaveeinganges / Info Intern	Slaveeingang
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs	1
Art des Tastereinganges des selben Typs	Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs	1
Art des Einganges	Slaveeingang

decke_24_8_6_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) Fonctionnement normal

Régulation à la lumière constante dépendant de la présence.

2) Fonctionnement normal avec bouton externe

Le circuit d'éclairage raccordé peut également être commandé manuellement par un bouton poussoir branché à la borne PB (Attention: les boutons poussoir lumineux sans neutre ne peuvent pas être gérés).

3) Fonctionnement Master-Slave

Agrandissement de la zone avec des appareils Slave. Remarque: Dans le cas des appareils DALI, l'endroit d'installation devient la référence de luminosité. L'appareil DALI devrait être installé de telle sorte qu'il ne reçoive que de la lumière artificielle, qu'il régule lui-même. Il faudrait éviter l'influence de la lumière artificielle commandée ou régulée par d'autres appareils.

4) Fonctionnement Master-Slave avec bouton externe

Type	Description
Fiche technique	Fiche technique PD4N-M-DACO DALI-2 DE/S
Descriptions de fonction et d’application	Application description DACO ( en )
Descriptions de fonction et d’application	Application description DACO ( fr )
Descriptions de fonction et d’application	Réglages avec la télécommande optionnelle IR-RC et la feuille de fonction FO IR-PD DALI ( fr )
Manuel court	Manuels d'utilisation court PD4N-M-DACO DALI-2 ( en / fr / de )

Type: PD4N-M-DACO DALI-2 DE/S
Description: Détecteur de présence DALI, noir
No E: 535 969 328
No art.: 172079
EAN: 4007529675173

Caractéristiques de montage
Catégorie de montage: Integré (EB), Adapté à un montage au plafond: oui, Hauteur de montage recommandée [m]: 2.5, Hauteur de montage min. [m]: 2, Hauteur de montage max. [m]: 10, Type de raccordement: Borne enfichable
Matériel et type de construction
Hauteur [mm]: 98, Diamètre [mm]: 106, Trou de forage [mm]: 73, Profondeur d'encastrement [mm]: 47, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +50 °C, Résistance aux chocs [IK]: IK04, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Protection de la surface du boîtier: unbehandelt, Ausführung der Oberfläche: matt, Résistant aux UV: PC résistant aux UV, Couleur: Noir, Code couleur (similaire): RAL 9005
Caractéristiques électronique
Tension d’alimentation: 230 V (+/- 10 %), Type de tension: AC, Fréquence secteur [Hz]: 50 - 60
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 24, Portée pour l'approche vers la lentille (mouvement radial) [m]: 8, Portée pour personnes assises (présence) [m]: 6, Angle de détection [°]: 360, Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]: 40, Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]: 14, Portée pour personnes assises (présence), hauteur 5 m [m]: 8, Nombre de capteurs PIR: 4, Sensibilité réglable: oui, Nombre de détecteurs de luminosité: 2, Sensibilité lumineuse réglable: oui, Plage de température: -25 °C bis +50 °C
Caractéristiques de fonction
Modèle: Détecteur de présence, Programme d'origine: oui, Télécommandable (IR): IR-RC (Feuille de programmation IR-PD DALI), Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter)
Physische Ausgänge
Anzahl physische Ausgänge: 1, Nombre de zones de commutation: 1, Réglage de lumière constante: oui, Éclairage d'orientation: oui (minuterie/luminosité réglable), Sensibilité lumineuse [lx]: 10 - 2500
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: 2, Sortie de commande: DALI-2 (DACO), 80mA (guaranti), 125mA (max.), Semi-automatique: oui, Temporisation min.: 1 min, Temporisation max.: 150 min
Physische Eingänge
Anzahl physische Eingänge: 2, Art des Slaveeinganges / Info Intern: Slaveeingang
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs: 1, Art des Tastereinganges des selben Typs: Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Slaveeingang
