B.E.G. LUXOMAT

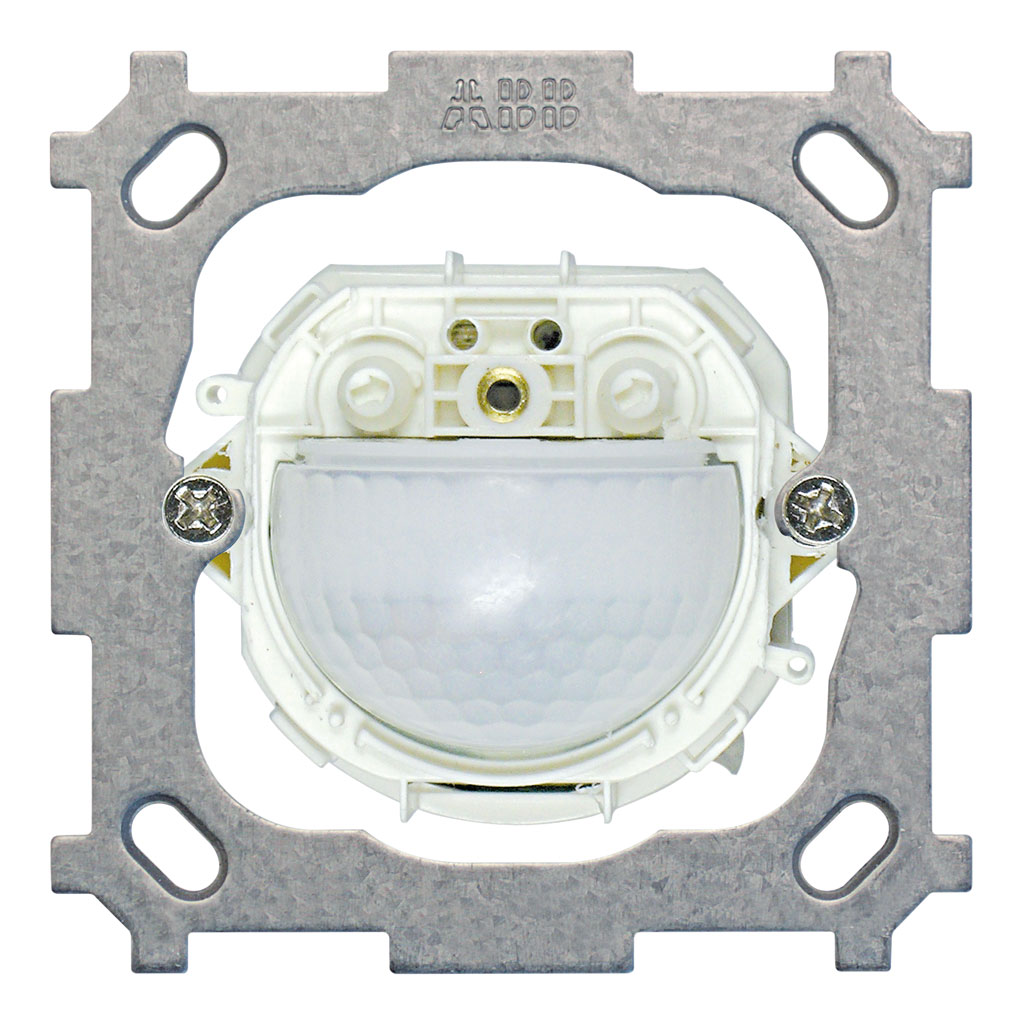

Indoor 180 NM Kombi SID

Indoor 180 NM Kombi SID

https://www.swisslux.ch/web/image/product.template/1918/image_1920?unique=a0e003f

Rilevatore di movimento 10A, Placca di fissaggio Sidus

No E: 535 920 066

160,65 CHF 160.65 CHF 160,65 CHF

Not Available For Sale

Prezzo IVA/CRA escl.

160,65 CHF 160.65 CHF 160,65 CHF

Not Available For Sale

  • Categoria di montaggio
  • Adatto per montaggio a parete
  • Altezza di montaggio raccomandata [m]
  • Altezza di montaggio min. [m]
  • Altezza di montaggio max. [m]
  • Tipo di collegamento
  • Larghezza [mm]
  • Altezza [mm]
  • Profondità [mm]
  • Materiale
  • Qualità di materiale
  • Grado di protezione [IP]
  • Temperatura di esercizio [°C]
  • Resistenza agli urti [IK]
  • Classe di protezione
  • Voto di prova
  • Senza alogeni
  • Resistente ai raggi UV
  • Colore
  • Tensione di alimentazione
  • Tipo di tensione
  • Frequenza di rete [Hz]
  • Costruzione rilevatore costruzione max. [A]
  • Portata passando lateralmente (movimento tangenziale) [m]
  • Portata dirigendosi verso la lente (movimento radiale) [m]
  • Portata per persone sedute (presenza) [m]
  • Angolo di rilevamento [°]
  • Numero di sensori PIR
  • Numero di sensore di luminosità
  • Luminosità di intervento regolabile
  • Microfono
  • Modello
  • Quantità di canali
  • Numero delle zone di commutazione
  • Adatto per carico capacitivo
  • Luminosità di intervento [lx]
  • Potenza max. di commutazione
  • Corrente di inserzione max.
  • Sorveglianza del vano scale
  • Temporizzazione min.
  • Temporizzazione max.
  • Funzione ad impulso
  • Contatto d’ingresso per pulsante
  • Rilevatori di movimento e di presenza
  • Angolo di rilevamento [°]
  • Campo di rilevamento
  • Categoria di montaggio
  • Grado di protezione [IP]
  • Microfono
  • Luogo di montaggio
  • Famiglia di prodotti
  • Gruppo di prodotti
  • Raggio / Diametro [m]
  • Tensione di alimentazione
  • Controllo
  • Temperatura
  • Quantità di canali (o più)
  • Stato dell'assortimento
  • Campi di applicazione
  • Altezza di montaggio max. [m] - [ V E R A L T E T ]
  • Garanzia [anni]
  • Uscita di commutazione
  • Relè

Questa combinazione non esiste.

Contattaci

Termini e condizioni
Garanzia di rimborso di 30 giorni
Spedizione: 2-3 giorni lavorativi

Condividi

No art. No E Descrizione
141932 535 920 066 Indoor 180 NM Kombi SID
141930 535 920 063 Indoor 180 NM Kombi KAL
141929 535 920 065 Indoor 180 NM Kombi EDI
162688 535 946 601 Indoor 180 NCO Kombi FE/W
162689 535 946 651 Indoor 180 NCO Kombi FE/S
162690 535 946 641 Indoor 180 NCO Kombi FE/HG
170570 535 056 795 Indoor 180 N Kombi SF
141893 535 940 014 Indoor 180 CM Kombi STA/W
151426 535 940 009 Indoor 180 CM Kombi STA/S
151394 Indoor 180 CM Kombi SID/WG
141892 535 940 016 Indoor 180 CM Kombi SID/W
151402 Indoor 180 CM Kombi SID/AN
151410 Indoor 180 CM Kombi SID/AL
141890 535 940 013 Indoor 180 CM Kombi KAL/W
151369 Indoor 180 CM Kombi KAL/S
151385 Indoor 180 CM Kombi KAL/HG
151377 Indoor 180 CM Kombi KAL/DG
151361 Indoor 180 CM Kombi KAL/BE
151353 Indoor 180 CM Kombi KAL/B
141889 535 940 015 Indoor 180 CM Kombi EDI/W
151313 535 940 007 Indoor 180 CM Kombi EDI/S
151329 535 940 006 Indoor 180 CM Kombi EDI/HG
151321 Indoor 180 CM Kombi EDI/DG
151345 Indoor 180 CM Kombi EDI/BE
151337 Indoor 180 CM Kombi EDI/B
142960 535 950 017 Indoor 180 C Kombi STAD/W
142970 535 950 057 Indoor 180 C Kombi STAD/S
141853 535 950 004 Indoor 180 C Kombi STA/W
142139 535 950 054 Indoor 180 C Kombi STA/S
142211 535 950 016 Indoor 180 C Kombi SID/WG
141852 535 950 006 Indoor 180 C Kombi SID/W
142203 535 950 026 Indoor 180 C Kombi SID/AN
142195 535 950 076 Indoor 180 C Kombi SID/AL
170571 535 056 005 Indoor 180 C Kombi SF liv/W
170573 535 056 095 Indoor 180 C Kombi SF liv/UM
170574 535 056 055 Indoor 180 C Kombi SF liv/S
170575 535 056 035 Indoor 180 C Kombi SF liv/HG
170576 535 056 045 Indoor 180 C Kombi SF liv/DG
170572 535 056 015 Indoor 180 C Kombi SF liv/CR
141850 535 950 003 Indoor 180 C Kombi KAL/W
142163 535 950 053 Indoor 180 C Kombi KAL/S
142171 535 950 033 Indoor 180 C Kombi KAL/HG
142179 535 950 043 Indoor 180 C Kombi KAL/DG
142147 535 950 083 Indoor 180 C Kombi KAL/BE
142155 535 950 093 Indoor 180 C Kombi KAL/B
141849 535 950 005 Indoor 180 C Kombi EDI/W
142115 535 950 055 Indoor 180 C Kombi EDI/S
142123 535 950 035 Indoor 180 C Kombi EDI/HG
142131 535 950 045 Indoor 180 C Kombi EDI/DG
142099 535 950 085 Indoor 180 C Kombi EDI/BE
142107 535 950 095 Indoor 180 C Kombi EDI/B

  • Per il montaggio a parete con zona a 180° per il rilevamento affidabile di persone e fonti di calore

  • Microfono incorporato per una sorveglianza dei locali irregolari

  • Impostazione in continuità del temporizzatore, della luminosità e della sensibilità ai rumori. Possibilità di disattivare il microfono

  • Per un altezza di montaggio da 1.1 - 2.2 m

  • 1 canale per la regolazione dell'illuminazione

  • Con relè di gran rendimento per l'allacciamento di tutti i tipi di carichi d'uso comune (alimentatore elettronico, reattori LED incl.)

wm_nm_sid_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio Sistema modulare
Adatto per montaggio a parete sì
Altezza di montaggio raccomandata [m] 1.1
Altezza di montaggio min. [m] 1.1
Altezza di montaggio max. [m] 2.2
Tipo di collegamento Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm] 77
Altezza [mm] 77
Profondità [mm] 64
Materiale Plastica
Qualità di materiale Policarbonato
Grado di protezione [IP] 20
Temperatura di esercizio [°C] -25 °C - +55 °C
Resistenza agli urti [IK] IK05
Classe di protezione II
Voto di prova CE
Senza alogeni sì
Resistente ai raggi UV PC resistente ai raggi UV
Colore n/a
Caratteristiche elettronico
Tensione di alimentazione 230 V (+/- 10 %)
Tipo di tensione AC
Frequenza di rete [Hz] 50 - 60
Costruzione rilevatore costruzione max. [A] 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m] 10
Portata dirigendosi verso la lente (movimento radiale) [m] 4
Portata per persone sedute (presenza) [m] 4
Angolo di rilevamento [°] 180
Numero di sensori PIR 2
Numero di sensore di luminosità 1
Luminosità di intervento regolabile sì
Microfono sì
Caratteristiche di funzionamento
Modello Rilevatore di movimento
Quantità di canali 1
Physische Ausgänge
Numero delle zone di commutazione 1
Adatto per carico capacitivo sì
Luminosità di intervento [lx] 5 - 2000
Ausgang [1]
Potenza max. di commutazione 2300 W (cos ϕ=1)
Corrente di inserzione max. 800 A (max. 200 µs)
Sorveglianza del vano scale sì
Temporizzazione min. 15 s
Temporizzazione max. 16 min
Funzione ad impulso sì (durata della pausa regolabile)
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante sì

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

Portata per le attività sedentarie (zona di presenza)
Portata dirigendosi verso la lente (movimento radiale)
Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

indoor_180_kombi_n_SS

Comando della luce in funzione di movimento e della luminosità

2) Funzionamento normale con filtro RC

indoor_180_kombi_nrc_SS

Per la commutazione con lampade fluorescenti, trasformatori, ecc. È eventualmente necessario l'uso di un circuito RC.

3) Funzionamento normale con tasto esterno

indoor_180_kombi_nt_SS

Con una breve pressione del pulsante si può accendere o spegnere l'illuminazione a seconda dei bisogni (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).

4) Funzionamento permanente con interruttore esterno

indoor_180_kombi_ds_SS

Permette l'accensione manuale dell'illuminazione. Attenzione: l'illuminazione deve pure essere spenta manualmente.

5) Funzionamento in parallelo

indoor_180_kombi_p_SS

Non è consigliato collegare più di 5 detettori di movimento in parallelo.

6) Funzione ad impulso sulla minuteria

indoor_180_kombi_im_SS

La funzione ad impulso deve essere attivata.

7) Funzione con commutatore rotativo «Manuale - 0 - Automatico»

indoor_180_kombi_hos_SS

Variante A: Interruzione del filo della lampada; Variante B: Interruzione della corrente del PIR

Tipo Description
Scheda tecnica Scheda tecnica Indoor 180 NM Kombi SID
Manuale d'istruzioni Manuali d'istruzioni Indoor 180 Kombi (dalla primavera 2024) ( it )
Manuale d'istruzioni Indoor 180 Kombi (dalla primavera 2022) ( it )
Manuale d'istruzioni Indoor 180 Kombi (a partire dall'autunno 2019) ( it )
Manuale d'istruzioni Indoor 180 Kombi BEG-NAP-NUP (fino ca. all'autunno 2019) ( it )
Manuale d'istruzioni Indoor 180 Kombi ( it )
Tipo: Indoor 180 NM Kombi SID
Descrizione: Rilevatore di movimento 10A, Placca di fissaggio Sidus
No E: 535 920 066
No art.: 141932
EAN: 4007529651719

Caratteristiche di montaggio
Categoria di montaggio: Sistema modulare, Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio min. [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 77, Altezza [mm]: 77, Profondità [mm]: 64, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: n/a
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1, Luminosità di intervento regolabile: sì, Microfono: sì
Caratteristiche di funzionamento
Modello: Rilevatore di movimento, Quantità di canali: 1
Physische Ausgänge
Numero delle zone di commutazione: 1, Adatto per carico capacitivo: sì, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Potenza max. di commutazione: 2300 W (cos ϕ=1), Corrente di inserzione max.: 800 A (max. 200 µs), Sorveglianza del vano scale: sì, Temporizzazione min.: 15 s, Temporizzazione max.: 16 min, Funzione ad impulso: sì (durata della pausa regolabile)
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante: sì

Fornitore

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Prodotti inclusi

[141719] Indoor 180 N Kombi

Indoor 180 N Kombi

Rilevatore di movimento 10A,

No E: 535 910 007
[141732] BP SID

BP SID

Placca di fissaggio

No E: 376 164 002
[142573] AC-180

AC-180

Clip di copertura per rilevatori 180°, transparente

No art.: 142573

Accessori

[141624] RC-1

RC-1

Filtro RC mini

No E: 535 999 097
[142323] RC-HU

RC-HU

Filtro RC per montaggio su barra DIN

No E: 578 500 019
