PD2 S 180 NAP BA KNX FE/S

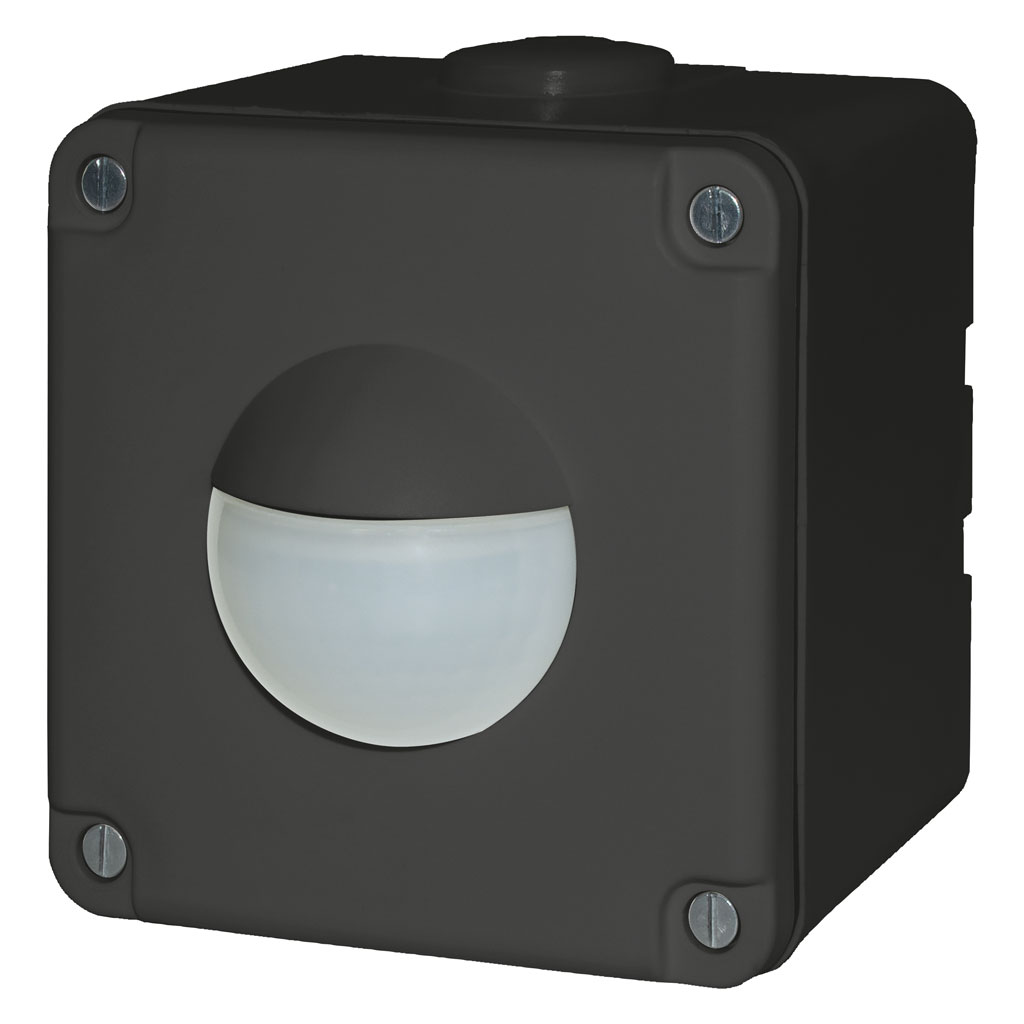

Rilevatore di presenza KNX, nero

No E: 535 936 058

non più disponibile

Prodotti alternativi

PD2 S 180 NAP ST KNX FE/S
Rilevatore di presenza KNX, nero

329,00 CHF 329.0 CHF 329,00 CHF

Categoria di montaggio
Adatto per montaggio a parete
Altezza di montaggio raccomandata [m]
Altezza di montaggio min. [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Larghezza [mm]
Altezza [mm]
Profondità [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Corrente assorbita [mA]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Numero di sensori PIR
Numero di sensore di luminosità
Luminosità di intervento regolabile
Modello
Quantità di canali
Controllo
Controllo
Numero delle zone di commutazione
Luminosità di intervento [lx]
Potenza max. di commutazione
Uscita di comando
Temporizzazione min.
Temporizzazione max.
Ritardo all’accensione
Potenza max. di commutazione
Uscita di comando
Temporizzazione min.
Temporizzazione max.
Ritardo all’accensione
RVC
Tipo design interruttore a muro
Sistema di autobus
Angolo di rilevamento [°]
Campo di rilevamento
Colore
RVC
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Gruppo di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Quantità di canali (o più)
Stato dell'assortimento
Ambito / campo di attività
Ambito / campo di attività
Ambito / campo di attività
Ambito / campo di attività
Ambito / campo di attività
Campi di applicazione
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Accoppiamento bus
Luminosità di intervento [lx]
RVC
Garanzia [anni]

Questa combinazione non esiste.

Aggiungi al carrello

Tipo design interruttore a muro

Colore

Categoria di montaggio

No art.	No E	Descrizione
162683	535 936 058	PD2 S 180 NAP BA KNX FE/S

Con clip di copertura
Misurazione della luce mista grazie al sensore di luce interno
LEDs interni attivabili o disattivabili
Scelta comportamento in caso di back-out e ripristino
Impostazione KNX tramite ETS 4
Rilevatore di movimento KNX con integrato morsetto di collegamento bus-KNX
1 canale luce (per commutazione), 1 canale HVAC (indipendente)
Modalità automatica
Per il montaggio fuori muro al parete umido (NAP) con zona a 180° per il rilevamento affidabile dei movimenti

wm_nap_fe_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Sopra intonaco per ambienti umidi (NAP)
Adatto per montaggio a parete	sì
Altezza di montaggio raccomandata [m]	1.1
Altezza di montaggio min. [m]	1.1
Altezza di montaggio max. [m]	2.2
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]	87
Altezza [mm]	87
Profondità [mm]	85
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	55
Temperatura di esercizio [°C]	-25 °C - +55 °C
Resistenza agli urti [IK]	IK06
Classe di protezione	III
Voto di prova	CE
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Nero
Codice colore (simile)	RAL 9005
Caratteristiche elettronico
Tensione di alimentazione	KNX, 24 V
Tipo di tensione	DC
Corrente assorbita [mA]	12
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	10
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	180
Numero di sensori PIR	2
Numero di sensore di luminosità	1
Luminosità di intervento regolabile	sì
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Quantità di canali	2
Controllo	KNX, KNX TP 256
Physische Ausgänge
Numero delle zone di commutazione	1
Luminosità di intervento [lx]	5 - 2000
Ausgang [1]
Potenza max. di commutazione	dipende dall'attuatore
Uscita di comando	Contatto software
Temporizzazione min.	1 s
Temporizzazione max.	23 h 59 min 59 s
Ritardo all’accensione	0 s - 30 h
Ausgang [2]
Potenza max. di commutazione	dipende dall'attuatore
Uscita di comando	Contatto software
Temporizzazione min.	1 s
Temporizzazione max.	23 h 59 min 59 s
Ritardo all’accensione	0 s - 30 h
Caratteristiche di funzionamento [Uscita]
RVC	sì

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Tipo	Description
Scheda tecnica	Scheda tecnica PD2 S 180 NAP BA KNX FE/S
Supplemento	Scheda ulteriore montaggio (dall'estate 2022) ( de )
Manuale d'istruzioni	Istruzioni d'uso PD2 S 180 BA KNX (KNX generazione 6) ( fr / de )
Descrizione di funzione et dell'applicazione	Funktionsbeschreibung KNX Generation 6 ( de )
Banca dati KNX	Banca dati PD2 180 BA KNX G 6.0 (KNX generazione 6)

Tipo: PD2 S 180 NAP BA KNX FE/S
Descrizione: Rilevatore di presenza KNX, nero
No E: 535 936 058
No art.: 162683
EAN: 4007529664016

Caratteristiche di montaggio
Categoria di montaggio: Sopra intonaco per ambienti umidi (NAP), Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio min. [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 87, Altezza [mm]: 87, Profondità [mm]: 85, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 55, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK06, Classe di protezione: III, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Nero, Codice colore (simile): RAL 9005
Caratteristiche elettronico
Tensione di alimentazione: KNX, 24 V, Tipo di tensione: DC, Corrente assorbita [mA]: 12
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1, Luminosità di intervento regolabile: sì
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Quantità di canali: 2, Controllo: KNX, KNX TP 256
Physische Ausgänge
Numero delle zone di commutazione: 1, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Potenza max. di commutazione: dipende dall'attuatore, Uscita di comando: Contatto software, Temporizzazione min.: 1 s, Temporizzazione max.: 23 h 59 min 59 s, Ritardo all’accensione: 0 s - 30 h
Ausgang [2]
Potenza max. di commutazione: dipende dall'attuatore, Uscita di comando: Contatto software, Temporizzazione min.: 1 s, Temporizzazione max.: 23 h 59 min 59 s, Ritardo all’accensione: 0 s - 30 h
Caratteristiche di funzionamento [Uscita]
RVC: sì
