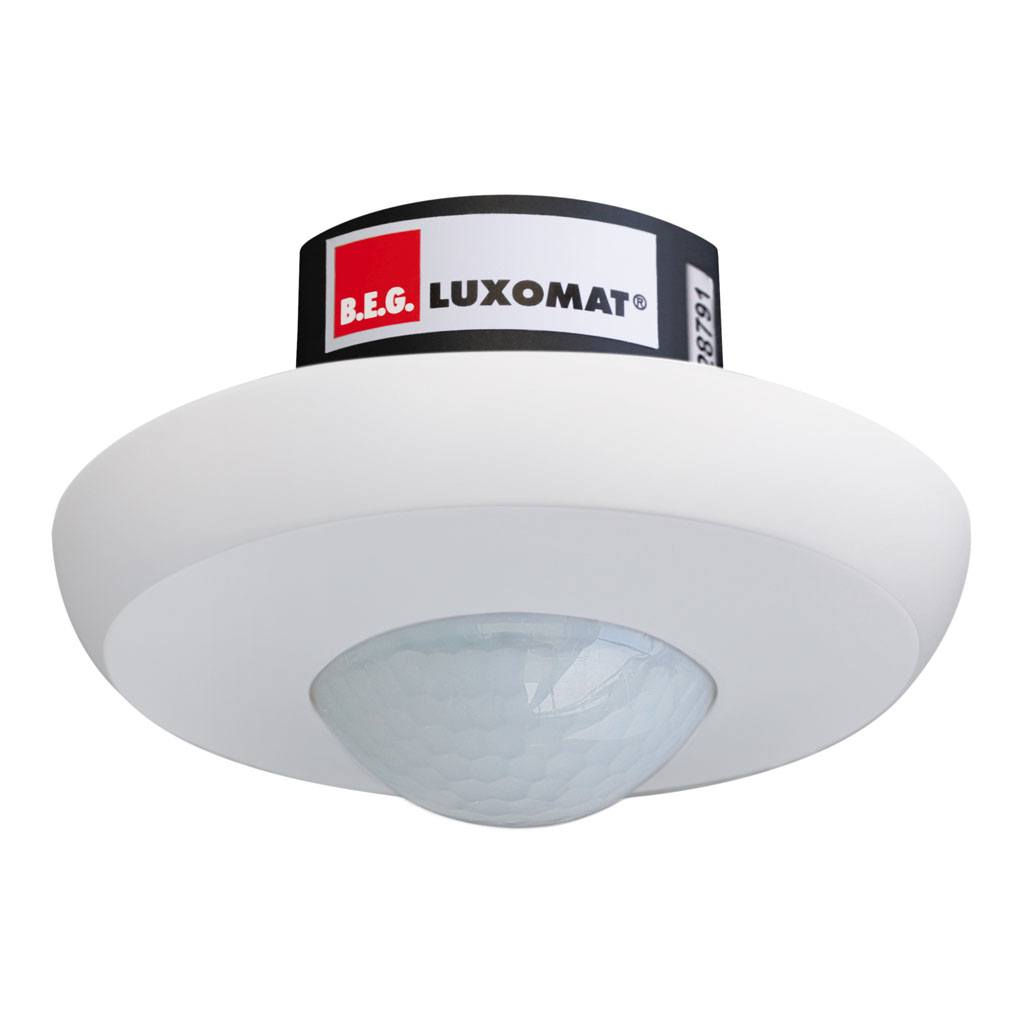

PD3 S 360 UP/W

Bewegungsmelder 10A, weiss

E-Nr.: 535 949 028

137.00 CHF 137.00 CHF 137.0 CHF

137.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Unterputz (UP) mit 360° Erfassungsbereich
Art-Nr.	E-Nr.	Beschreibung	Farbe
151655		PD3 S 360 UP/B	Braun
151667		PD3 S 360 UP/BE	Beige
151661		PD3 S 360 UP/DG	Dunkelgrau
151664		PD3 S 360 UP/HG	Hellgrau
151658		PD3 S 360 UP/S	schwarz
151652		PD3 S 360 UP/SI	Silber
141704	535949028	PD3 S 360 UP/W	Weiss

Für Decken-Unterputz-Montage mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Passend für Einlassdosen Gr. I
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
Elektronische Empfindlichkeits- und Reichweiteneinstellung
Impulsfunktion serienmässig, einstellbare Pausenzeit
Minimaler Eigenverbrauch
1 Kanal für Lichtsteuerung
Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)
Licht Ein/Aus für 12 h per Fernbedienung
Abdeckclips im Lieferumfang

dm_up_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum 2 [m]	10
Montagehöhe minimum [m]	2.5
Montagekategorie	Unterputz (UP)
Material und Bauform
Farbcode	RAL 9010
Farbe	Weiss
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (+/- 10 %)
Sensoreigenschaften
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	360
Funktionseigenschaften
Anzahl Kanäle	1
Fernbedienbar (IR)	IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	30 min
max. Schaltleistung	2300 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Nulldurchgangsschaltung	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	II

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

2) Normalbetrieb

Bewegungs- und helligkeitsabhängige Lichtsteuerung

3) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

4) Parallelbetrieb

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

5) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Typ	Beschreibung
Datenblatt	Datenblatt PD3 S 360 UP/W
Bedienungsanleitung	Kurzform Bedienungsanleitung PD3 S 360 (Ab Sommer 2022)
Funktions- und Applikationsbeschreibung	PD3 S 360 UP (ab Sommer 2022)
Bedienungsanleitung	PD3 S 360

Typ: PD3 S 360 UP/W
Beschreibung: Bewegungsmelder 10A, weiss
E-Nr.: 535 949 028
Art-Nr.: 141704
EAN: 4007529921874

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum 2 [m]: 10, Montagehöhe minimum [m]: 2.5, Montagekategorie: Unterputz (UP)
Material und Bauform
Farbcode: RAL 9010, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 360
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Nulldurchgangsschaltung: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
