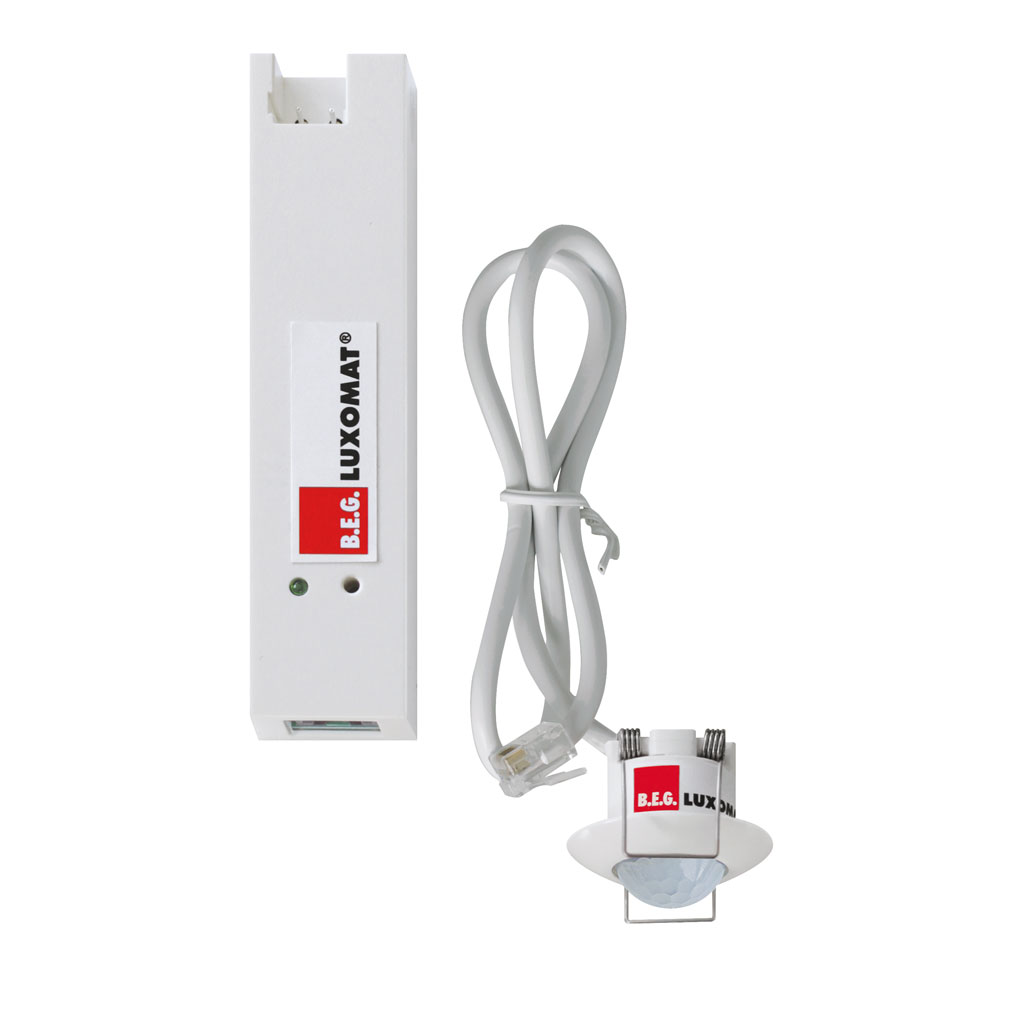

B.E.G. LUXOMAT

PD9 S 360 DX KNX/W

Präsenzmelder KNX, weiss

E-Nr.: 535 975 138

250.00 CHF 250.00 CHF 250.0 CHF

250.00 CHF

Preis brutto exkl. MwSt.

Produktvarianten Einbau (EB) mit 360° Erfassungsbereich
Art-Nr. E-Nr. Beschreibung Farbe
161571 535975938 PD9 S 360 DX KNX/B Braun
161572 535975838 PD9 S 360 DX KNX/BE Beige
161573 535975438 PD9 S 360 DX KNX/DG Dunkelgrau
161574 535975338 PD9 S 360 DX KNX/HG Hellgrau
161575 535975538 PD9 S 360 DX KNX/S schwarz
161576 535975738 PD9 S 360 DX KNX/SI Silber
161570 535975138 PD9 S 360 DX KNX/W Weiss
161577 535976038 PD9 S1 360 DX KNX Weiss

  • Für den flexiblen Einbau in Decken, Leuchtengehäuse, Schränke etc. mit 360° Erfassungsbereich für die zuverlässige Detektion von Bewegungen

  • Zeitsparende Montage dank Federbefestigung

  • Abdeckclips im Lieferumfang

  • Verbindungskabel ca. 50 cm

  • KNX-Präsenzmelder mit integriertem KNX-BUS-Ankoppler

  • 1x Licht (regel- oder schaltbar), 1x Slave-Ausgang, 3x HKL Ausgänge (unabhängig)

  • HKL Mode (1=Komfort, 2=Standby, 3= Economy, 4 Frost/Hitzeschutz)

  • Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb

  • Individuelle Empfindlichkeitsanpassung des Bewegungssensors

  • Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches

  • Umfangreiche Optimierungsmöglichkeiten für die Lichtmessung

  • Ausgabe des gemessenen Lichtwertes auf den Bus

  • Anpassung der Dimmkurve

  • Mischlichtmessung mittels innenliegendem Lichtsensor

  • IR-fernbedienbar mittels freiprogrammierbarer 5 Tasten Fernbedienung (Zubehör)

  • PIN-Code

  • Einbrennfunktion für Leuchtstofflampen (von 1 h bis 100 h wählbar)

  • Programmiermodus (physikalische Adresse) mittels IR bedienbar

  • Regeln/Schalten von drei Lichtgruppen mittels Offset (externe Beeinflussung möglich)

  • Manuelle Beeinflussung über externe KNX-Taster möglich

  • Überwachen der Funktion (Lebenszeichen, zyklisches Senden)

  • Kurzpräsenz, Selbstanpassung der Nachlaufzeit, Korridorfunktion

  • Zwangsabschaltung

  • Verschiedene Sperrfunktionen

  • Softstart

  • Anwesenheitssimulation

  • Zwei Logikmodule

  • Intelligente Zentral-Aus-Funktion

  • Aufruf von Lichtszenen

  • Status-LEDs aktivierbar/deaktivierbar

  • Frei definierbares Verhalten bei Busspannungswiederkehr

  • Variable Sicherheitspause nach einem Abschalten der Leuchten

  • Temperatursensor

  • Parametrierung ab ETS 4 zur Integration in KNX-Systeme

pd9_s_knx_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 2.5
Montagehöhe maximum 2 [m] 5
Montagehöhe minimum [m] 2.5
Montagekategorie Einbau (EB)
Material und Bauform
Bohrloch [mm] 29
Bohrloch mit Leistungsteil [mm] 37
Farbcode RAL 9010
Farbe Weiss
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Spannungsart DC
Spannungsversorgung KNX, 24 V
Stromaufnahme [mA] 12
Sensoreigenschaften
Ansprechempfindlichkeit einstellbar ja
Ausführung Präsenzmelder
Erfassungswinkel [°] 360
Messbereich Temperatursensor -5 °C bis +45 °C
Funktionseigenschaften
Anzahl Kanäle 4
Fernbedienbar (IR) IR-RC (Folie IR-PD KNX), IR-PD KNX Mini
Steuerung KNX, KNX TP 256
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Einschaltverzögerung 0 s - 30 h
Halbautomatik ja
max. Nachlaufzeit 23 h 59 min 59 s
max. Schaltleistung Abhängig vom Aktor
min. Nachlaufzeit 1 s
Nachtlicht ja (Helligkeit einstellbar)
Orientierungslicht ja (Zeit/Helligkeit einstellbar)
Steuerausgang Softwarekontakt
Funktionseigenschaften [Eingang]
Tastereingang ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse III

pd9_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

Typ Beschreibung
Datenblatt Datenblatt PD9 S 360 DX KNX/W
Bedienungsanleitung Bedienungsanleitung PD9 S 360 DX KNX
Funktions- und Applikationsbeschreibung Funktionsbeschreibung KNX Generation 6
KNX-Produktdatenbank Produktdatenbank PD9 KNX DX (KNX Generation 6)
Typ: PD9 S 360 DX KNX/W
Beschreibung: Präsenzmelder KNX, weiss
E-Nr.: 535 975 138
Art-Nr.: 161570
EAN: 4007529662920

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum 2 [m]: 5, Montagehöhe minimum [m]: 2.5, Montagekategorie: Einbau (EB)
Material und Bauform
Bohrloch [mm]: 29, Bohrloch mit Leistungsteil [mm]: 37, Farbcode: RAL 9010, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Spannungsart: DC, Spannungsversorgung: KNX, 24 V, Stromaufnahme [mA]: 12
Sensoreigenschaften
Ansprechempfindlichkeit einstellbar: ja, Ausführung: Präsenzmelder, Erfassungswinkel [°]: 360, Messbereich Temperatursensor: -5 °C bis +45 °C
Funktionseigenschaften
Anzahl Kanäle: 4, Fernbedienbar (IR): IR-RC (Folie IR-PD KNX), IR-PD KNX Mini, Steuerung: KNX, KNX TP 256
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Einschaltverzögerung: 0 s - 30 h, Halbautomatik: ja, max. Nachlaufzeit: 23 h 59 min 59 s, max. Schaltleistung: Abhängig vom Aktor, min. Nachlaufzeit: 1 s, Nachtlicht: ja (Helligkeit einstellbar), Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Steuerausgang: Softwarekontakt
Funktionseigenschaften [Eingang]
Tastereingang: ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: III

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie PD9 S 360 KNX V6

Art-Nr. E-Nr. Produkte Beschreibung
161571 535 975 938 PD9 S 360 DX KNX/B Präsenzmelder KNX, braun
161572 535 975 838 PD9 S 360 DX KNX/BE Präsenzmelder KNX, beige
161573 535 975 438 PD9 S 360 DX KNX/DG Präsenzmelder KNX, dunkelgrau
161574 535 975 338 PD9 S 360 DX KNX/HG Präsenzmelder KNX, hellgrau
161575 535 975 538 PD9 S 360 DX KNX/S Präsenzmelder KNX, schwarz
161576 535 975 738 PD9 S 360 DX KNX/SI Präsenzmelder KNX, silber
161570 535 975 138 PD9 S 360 DX KNX/W Präsenzmelder KNX, weiss
162802 535 976 008 PD9 S 360 NM DX KNX Präsenzmelder KNX
161577 535 976 038 PD9 S1 360 DX KNX Präsenzmelder KNX
161578 535 976 138 PD9 S1 360 DX KNX IP65 Präsenzmelder KNX
