177.00 CHF 177.00 CHF 177.0 CHF

177.00 CHF

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen

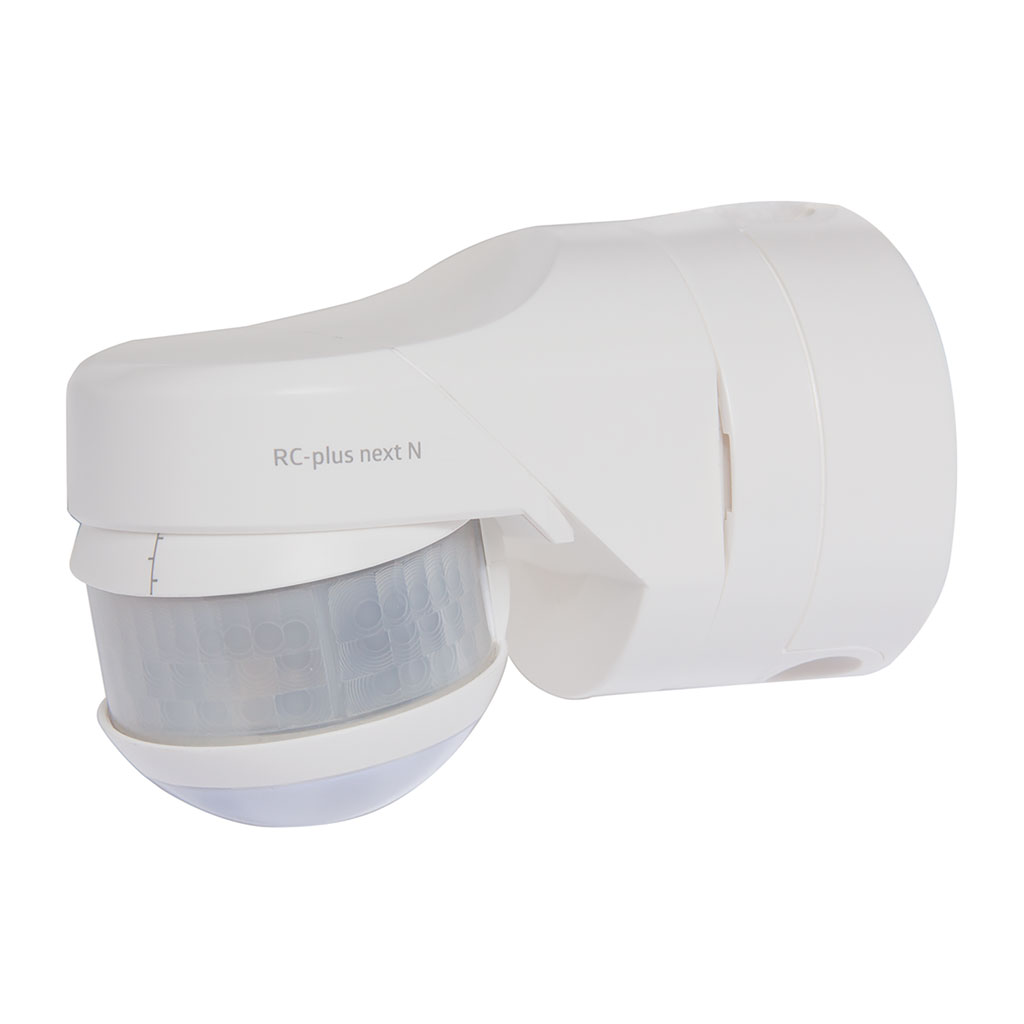

Bewegungsmelder 13A, weiss

E-Nr.: 535 948 505

177.00 CHF 177.00 CHF 177.0 CHF

177.00 CHF

Preis brutto exkl. MwSt.

Wand- oder Deckenmontage möglich (Ausseneckmontage mit Zubehör)
Mit 230° Erfassungsbereich (2x115°) und 360° Unterkriechschutz für die Überwachung von gesamten Hausseiten, Lagerhallen, Laderampen, Tiefgaragen etc.
Kabeleinführung von oben, unten und hinten möglich
Impulsfunktion serienmässig
Hohe Reichweite und Empfindlichkeit (Reichweite pro Zone zwischen 5 und 21 m stufenlos einstellbar)
Licht ein- bzw. ausschaltbar über Fernbedienung
Dynamische Nachlaufzeitanpassung für zusätzliche Stromersparnis
Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)
17 Programme einstellbar mit Fernbedienung IR-RC
Fernsteuerung deaktivierbar (Sabotageschutz)

rc_plus_next_N_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum 2 [m]	10
Montagehöhe minimum [m]	2.5
Montagekategorie	Aufputz Nass (NAP)
Material und Bauform
Farbcode	RAL 9010
Farbe	Weiss
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Schraubklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (+/- 10 %)
Sensoreigenschaften
Ansprechempfindlichkeit einstellbar	ja
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	230
Funktionseigenschaften
Anzahl Kanäle	1
Fernbedienbar (IR)	IR-RC, IR-RC Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	16 min
max. Schaltleistung	3000 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	54
Schutzklasse	II

rc_plus_230_next_EB

links: Aufsicht, rechts: Seitenansicht

	Unterkriechschutz
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Bewegungs und Helligkeitsabhängige Lichtsteuerung.

2) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Parallelbetrieb

Bei Parallelbetrieb von maximal 5 Melder wird bei der ersten erkannten Bewegung von dem Melder, der die Bewegung erkannt hat, die Lichtmessung durchgeführt und bei unterschrittener Einschaltschwelle die Beleuchtung eingeschaltet. Bei den weiteren verbundenen Meldern wird in diesem Fall die Lichtauswertung deaktiviert und bei erkannter Bewegung die Nachlaufzeit gestartet. Die Beleuchtung bleibt somit kontinuierlich eingeschaltet, so lange einer der parallelen Melder Bewegung erkennt plus der ingestellten Nachlaufzeit.

4) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

5) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

6) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes. Variante B: Unterbrechung der Stromversorgung zum PIR.

Typ	Beschreibung
Datenblatt	Datenblatt RC-plus next N 230/W
Bedienungsanleitung	Bedienungsanleitung RC-plus next N (Ab Sommer 2022)
Bedienungsanleitung	Bedienungsanleitung RC-plus next N

Typ: RC-plus next N 230/W
Beschreibung: Bewegungsmelder 13A, weiss
E-Nr.: 535 948 505
Art-Nr.: 162415
EAN: 4007529663422

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum 2 [m]: 10, Montagehöhe minimum [m]: 2.5, Montagekategorie: Aufputz Nass (NAP)
Material und Bauform
Farbcode: RAL 9010, Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Schraubklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ansprechempfindlichkeit einstellbar: ja, Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 230
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC, IR-RC Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 3000 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 54, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
