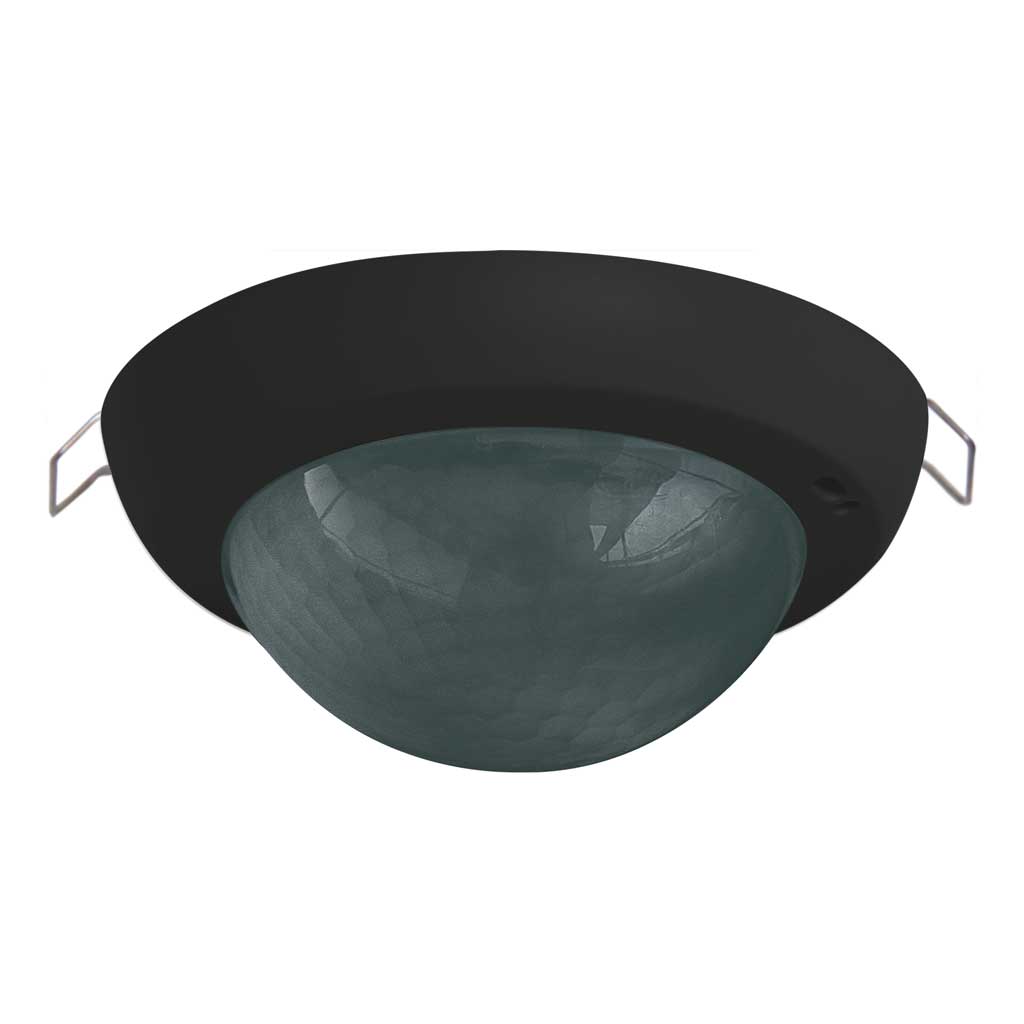

PD4N-DALI-LINK-DE/AS

Détecteur de présence DALI-LINK, noir

No E: 535 937 478

255,00 CHF 255.0 CHF 255,00 CHF

Prix brut TVA/CAR excl.

255,00 CHF 255.0 CHF 255,00 CHF

Catégorie de montage
Adapté à un montage au plafond
Hauteur de montage recommandée [m]
Hauteur de montage max. [m]
Type de raccordement
Hauteur [mm]
Diamètre [mm]
Trou de forage [mm]
Profondeur d'encastrement [mm]
Matériel
Qualité de matérial
Indice de protection [IP]
Température de service [°C]
Résistance aux chocs [IK]
Classe de protection
Marque de test
Sans halogène
Protection de la surface du boîtier
Ausführung der Oberfläche
Résistant aux UV
Couleur
Code couleur (similaire)
Tension d’alimentation
Type de tension
Courant absorbé [mA]
Portée pour le passage latéral (mouvement tangentiel) [m]
Portée pour l'approche vers la lentille (mouvement radial) [m]
Portée pour personnes assises (présence) [m]
Angle de détection [°]
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]
Portée pour personnes assises (présence), hauteur 5 m [m]
Nombre de capteurs PIR
Sensibilité réglable
Nombre de détecteurs de luminosité
Sensibilité lumineuse réglable
Plage de température
Modèle
Programme d'origine
Télécommandable (IR)
Anzahl physische Ausgänge
Nombre de zones de commutation
Réglage de lumière constante
Éclairage d'orientation
Sensibilité lumineuse [lx]
Typ 1: Anzahl Kanäle des selben Typs
Art des Kanals
Sortie de commande
Semi-automatique
Temporisation min.
Temporisation max.
Hauteur de montage min. [m]

Cette combinaison n'existe pas.

Ajouter au panier

Pour le montage dans les faux-plafonds avec zone à 360° pour la détection fiable des mouvements, Grande portée
Montage rapide grâce à la fixation de ressort
Plage de contrôle réglable
Éclairage d'orientation pour des exigences élevées en matière de sécurité dans les maisons de retraite, hôpitaux, bâtiments publics, etc.
Avec caches clipsables
Mode semi-automatique intelligent, mode de régulation indépendant de l´occupation (interrupteur photoélectrique), mode automatique
Zone de détection peut être étendue grâce au mode maître-esclave
Mesure de lumière mixte au moyen d`un capteur de lumière intérieur et extérieur
Régulation/commutation de trois groupes d`éclairage via offset (possibilité d`influence externe)
Soft start
Les LEDs d´état peuvent être activées / désactivées
Comportement sur le retour de tension du bus définissable au choix
Adaptation individuelle de la sensibilité du capteur de mouvement
Désactivation de capteurs PIR individuels
Fonctions chenillard
Étendue de fonctions supplémentaires seulement activable avec accessoires de B.E.G. LUXOMAT®net DALI-LINK
Alimentation via bus DALI
La mise en service de la solution s'effectue via l'application B.E.G. DALI-LINK et le module de bouton-poussoir PBM-DALI-LINK-4W-BLE

pd4n_bms_dali2_MZ

Dimensions en mm

Caractéristiques de montage
Catégorie de montage	Integré (EB)
Adapté à un montage au plafond	oui
Hauteur de montage recommandée [m]	2.5
Hauteur de montage max. [m]	10
Type de raccordement	Borne enfichable
Matériel et type de construction
Hauteur [mm]	73
Diamètre [mm]	106
Trou de forage [mm]	73
Profondeur d'encastrement [mm]	27
Matériel	Plastique
Qualité de matérial	Polycarbonate
Indice de protection [IP]	20
Température de service [°C]	-25 °C - +55 °C
Résistance aux chocs [IK]	IK04
Classe de protection	II
Marque de test	CE
Sans halogène	oui
Protection de la surface du boîtier	unbehandelt
Ausführung der Oberfläche	matt
Résistant aux UV	PC résistant aux UV
Couleur	Noir
Code couleur (similaire)	RAL 9005
Caractéristiques électronique
Tension d’alimentation	DALI, max. 22.5 V
Type de tension	DC
Courant absorbé [mA]	7
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]	24
Portée pour l'approche vers la lentille (mouvement radial) [m]	8
Portée pour personnes assises (présence) [m]	6
Angle de détection [°]	360
Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]	40
Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]	14
Portée pour personnes assises (présence), hauteur 5 m [m]	8
Nombre de capteurs PIR	4
Sensibilité réglable	oui
Nombre de détecteurs de luminosité	2
Sensibilité lumineuse réglable	oui
Plage de température	-25 °C bis +50 °C
Caractéristiques de fonction
Modèle	Détecteur de présence
Programme d'origine	oui
Télécommandable (IR)	IR-PD DALI mini
Physische Ausgänge
Anzahl physische Ausgänge	1
Nombre de zones de commutation	3
Réglage de lumière constante	oui
Éclairage d'orientation	oui (minuterie/luminosité réglable)
Sensibilité lumineuse [lx]	5-2500
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs	1
Art des Kanals	2
Sortie de commande	Contact logiciel
Semi-automatique	oui
Temporisation min.	1 s
Temporisation max.	120 min

decke_24_8_6_EB

à gauche: vue du dessus, à droite: vue latérale

	Portée pour des activités assises (présence)
	Portée avec une approche directe (radial)
	Portée avec une approche latérale (tangentiel)

Dimensions en m

1) PD4N-DALI-LINK-DE/AS

Type	Description
Fiche technique	Fiche technique PD4N-DALI-LINK-DE/AS
Descriptions de fonction et d’application	Quick Manual DALI-LINK ( en / fr / de )
Manuel court	Manuels d'utilisation court PD4N-DALI-LINK ( en / fr / de / it )
Descriptions de fonction et d’application	Description de l‘application DALI-LINK ( fr )
Descriptions de fonction et d’application	Description de l‘application DALI-LINK ( en )

Type: PD4N-DALI-LINK-DE/AS
Description: Détecteur de présence DALI-LINK, noir
No E: 535 937 478
No art.: 172115
EAN: 4007529675531

Caractéristiques de montage
Catégorie de montage: Integré (EB), Adapté à un montage au plafond: oui, Hauteur de montage recommandée [m]: 2.5, Hauteur de montage max. [m]: 10, Type de raccordement: Borne enfichable
Matériel et type de construction
Hauteur [mm]: 73, Diamètre [mm]: 106, Trou de forage [mm]: 73, Profondeur d'encastrement [mm]: 27, Matériel: Plastique, Qualité de matérial: Polycarbonate, Indice de protection [IP]: 20, Température de service [°C]: -25 °C - +55 °C, Résistance aux chocs [IK]: IK04, Classe de protection: II, Marque de test: CE, Sans halogène: oui, Protection de la surface du boîtier: unbehandelt, Ausführung der Oberfläche: matt, Résistant aux UV: PC résistant aux UV, Couleur: Noir, Code couleur (similaire): RAL 9005
Caractéristiques électronique
Tension d’alimentation: DALI, max. 22.5 V, Type de tension: DC, Courant absorbé [mA]: 7
Caractéristiques de capteur
Portée pour le passage latéral (mouvement tangentiel) [m]: 24, Portée pour l'approche vers la lentille (mouvement radial) [m]: 8, Portée pour personnes assises (présence) [m]: 6, Angle de détection [°]: 360, Portée pour le passage latéral (mouvement tangentiel), hauteur 5 m [m]: 40, Portée pour l'approche vers la lentille (mouvement radial), hauteur 5 m [m]: 14, Portée pour personnes assises (présence), hauteur 5 m [m]: 8, Nombre de capteurs PIR: 4, Sensibilité réglable: oui, Nombre de détecteurs de luminosité: 2, Sensibilité lumineuse réglable: oui, Plage de température: -25 °C bis +50 °C
Caractéristiques de fonction
Modèle: Détecteur de présence, Programme d'origine: oui, Télécommandable (IR): IR-PD DALI mini
Physische Ausgänge
Anzahl physische Ausgänge: 1, Nombre de zones de commutation: 3, Réglage de lumière constante: oui, Éclairage d'orientation: oui (minuterie/luminosité réglable), Sensibilité lumineuse [lx]: 5-2500
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: 2, Sortie de commande: Contact logiciel, Semi-automatique: oui, Temporisation min.: 1 s, Temporisation max.: 120 min
