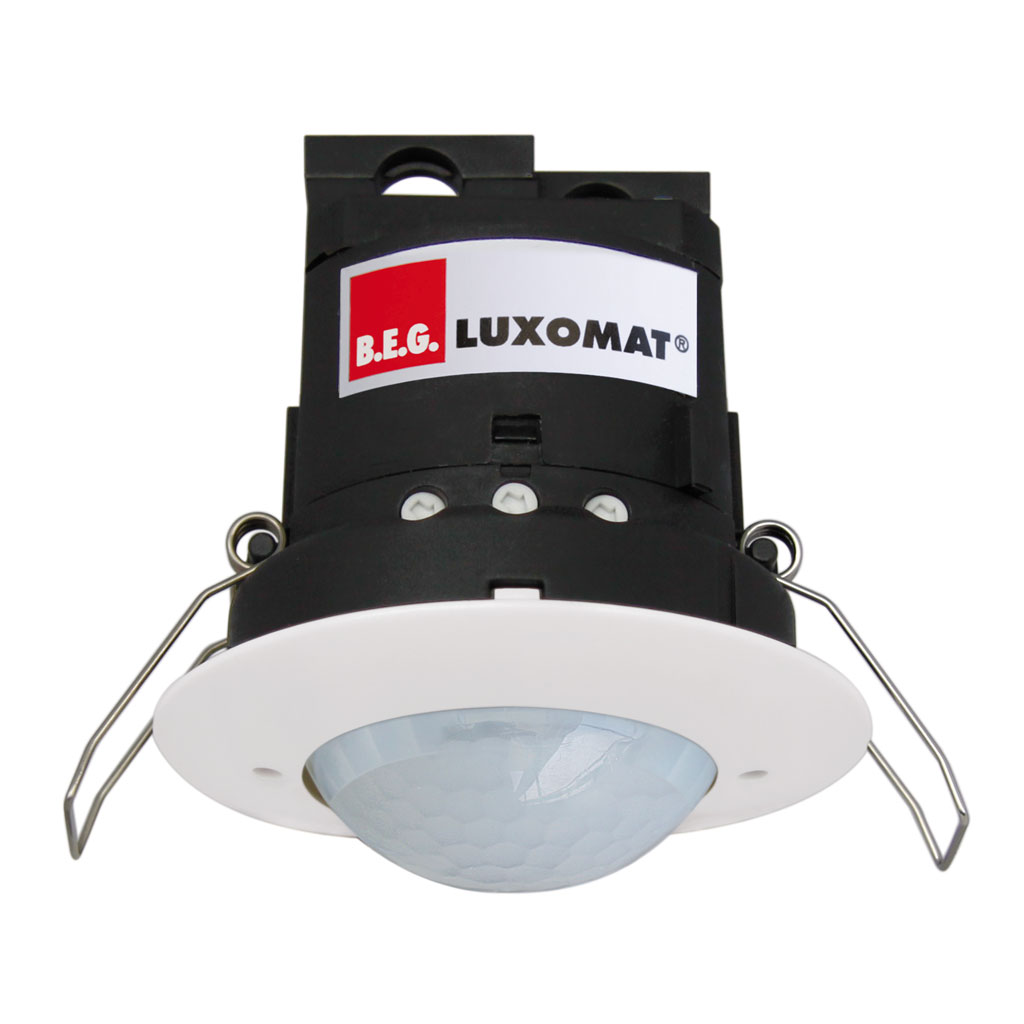

PD2 360 DE DALI-DSI

Rilevatore di presenza Dimm DALI-DSI, bianco

No E: 535 930 615

non più disponibile

Prodotto successivo

PD2 360 DE DALI
Rilevatore di presenza DALI, bianco

235,00 CHF 235.0 CHF 235,00 CHF

Categoria di montaggio
Adatto per fissaggio a soffitto
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Altezza [mm]
Diametro [mm]
Foro [mm]
Profondità dell'incasso [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
Portata per persone sedute (presenza), altezza 5 m [m]
Modello
Programma di fabbrica
Telecomandabile (IR)
Quantità di canali
Numero delle zone di commutazione
Regolazione di luce costante
Luce d'orientamento
Luminosità di intervento [lx]
Uscita di comando
Semiautomatico
Temporizzazione min.
Temporizzazione max.
Contatto d’ingresso per pulsante
Contatto d'ingresso per slave
Rilevatori di movimento e di presenza
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Telecomandabile (IR)
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Famiglia di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Stato dell'assortimento
Campi di applicazione
Altezza di montaggio min. [m]
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Campo di rilevazione
Varialuce
Garanzia [anni]

Questa combinazione non esiste.

Aggiungi al carrello

Per il montaggio in soffitto sospeso con zona a 360° per il rilevamento affidabile dei movimenti
Montaggio rapido grazie al fissaggio con morsetto a molla
Funzione semiautomatica (Accensione manuale/spegnimento automatico) per il massimo risparmio energetico possibile
Entrate separate per tasti e apparecchi Slave
Luce d'orientamento per maggiori requisiti di sicurezza in case di riposo, ospedali, edifici pubblici, ecc.
Per un altezza di montaggio da 1.1 - 2.2 m
Basso consumo energetico
1 canale (DALI/DSI) per la regolazione automatica costante della luce (varialuce)
Azionabile e programmabile via telecomando (foglio di programmazione IR-PD-DALI per l'uso del telecomando IR-RC inclusa)
Con clip di copertura

dm_beg_ze_de1_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Integrato (EB)
Adatto per fissaggio a soffitto	sì
Altezza di montaggio raccomandata [m]	2.5
Altezza di montaggio max. [m]	10
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]	84
Diametro [mm]	79
Foro [mm]	68
Profondità dell'incasso [mm]	67
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	20
Temperatura di esercizio [°C]	-25 °C - +55 °C
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Voto di prova	CE
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Bianco
Codice colore (simile)	RAL 9010
Caratteristiche elettronico
Tensione di alimentazione	230 V (+/- 10 %)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	8
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	360
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]	20
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]	10
Portata per persone sedute (presenza), altezza 5 m [m]	6
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Programma di fabbrica	sì
Telecomandabile (IR)	IR-RC (Foglio de programmation IR-PD DALI)
Quantità di canali	1
Physische Ausgänge
Numero delle zone di commutazione	1
Regolazione di luce costante	sì
Luce d'orientamento	sì (impostazione del tempo)
Luminosità di intervento [lx]	5 - 2000
Ausgang [1]
Uscita di comando	DALI/DSI, Potenza di commutazione max. 50 EVG
Semiautomatico	sì
Temporizzazione min.	1 min
Temporizzazione max.	30 min
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante	sì
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave	sì

decke_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Regolazione dell'illuminazione costante a dipendenza della presenza.

2) Funzionamento normale con tasto esterno

L'illuminazione collegata può anche essere comandata manualmente mediante un tasto sul contatto S (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).

3) Funzionamento Master-Slave

Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Avviso: negli apparecchi DIMM, il luogo di montaggio diventa il riferimento per il livello d'illuminazione. L'apparecchio DIMM deve essere montato in modo che venga rilevata solo la luce artificiale che esso stesso regola. Si deve evitare l'influenza della luce artificiale regolata o comandata da altri apparecchi.

4) Funzionamento Master-Slave con tasto esterno

Type	Descrizione
Scheda tecnica	Scheda tecnica PD2 360 DE DALI-DSI
Manuale d'istruzioni	Istruzioni d'uso PD2 360 DALI-DSI (a partire ca. dalla primavera 2016) ( it )
Manuale d'istruzioni	Istruzioni d'uso PD2 360 DALI-DSI (fino ca. dalla primavera 2016) ( it )

Tipo: PD2 360 DE DALI-DSI
Descrizione: Rilevatore di presenza Dimm DALI-DSI, bianco
No E: 535 930 615
No art.: 141663
EAN: A4007529922581

Caratteristiche di montaggio
Categoria di montaggio: Integrato (EB), Adatto per fissaggio a soffitto: sì, Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio max. [m]: 10, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]: 84, Diametro [mm]: 79, Foro [mm]: 68, Profondità dell'incasso [mm]: 67, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Bianco, Codice colore (simile): RAL 9010
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 8, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 360, Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]: 20, Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]: 10, Portata per persone sedute (presenza), altezza 5 m [m]: 6
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD DALI), Quantità di canali: 1
Physische Ausgänge
Numero delle zone di commutazione: 1, Regolazione di luce costante: sì, Luce d'orientamento: sì (impostazione del tempo), Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Uscita di comando: DALI/DSI, Potenza di commutazione max. 50 EVG, Semiautomatico: sì, Temporizzazione min.: 1 min, Temporizzazione max.: 30 min
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante: sì
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave: sì
