Standard-Preisliste - Brutto
  1. Tutti i prodotti
  2. PD2 S 180 NM Slave EDI
B.E.G. LUXOMAT

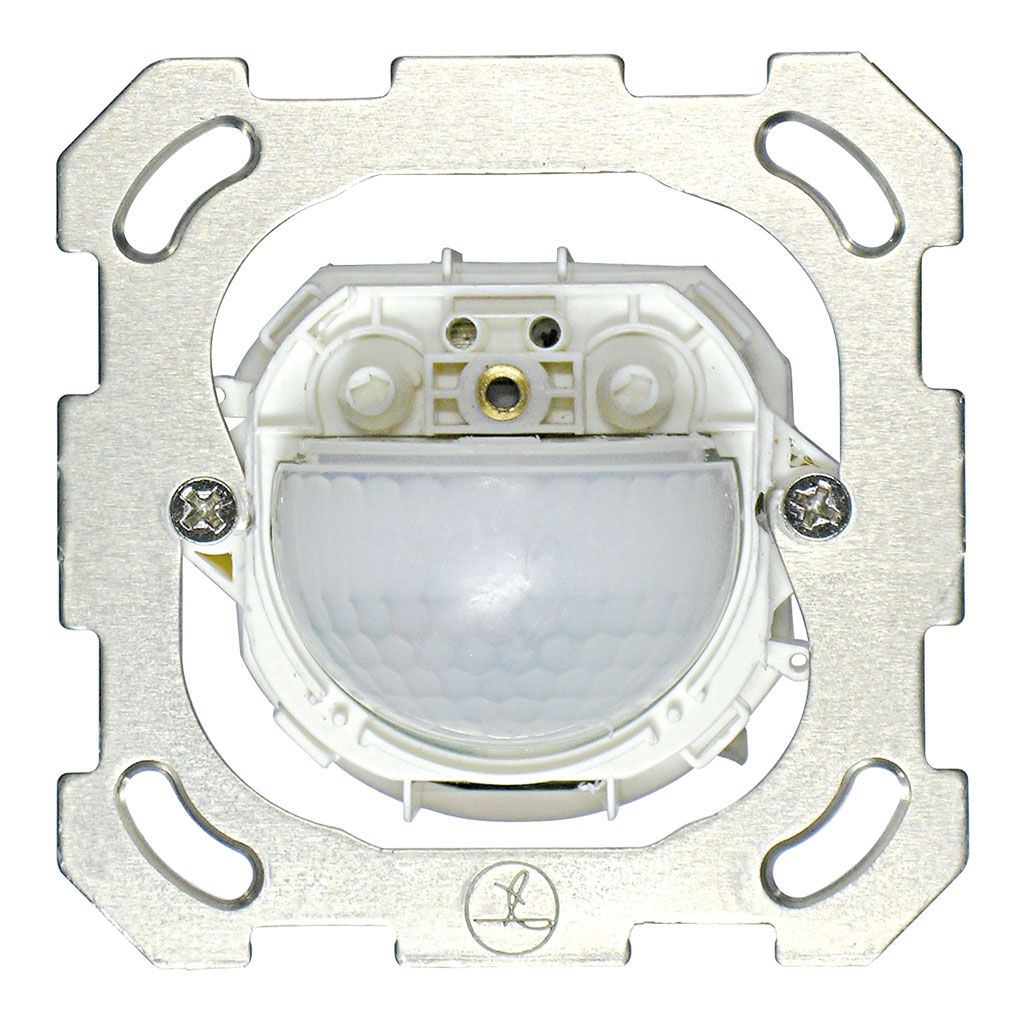

PD2 S 180 NM Slave EDI

https://www.swisslux.ch/web/image/product.template/1901/image_1920?unique=82b8067

Rilevatore di presenza Slave, Placca di fissaggio EDIZIOdue

No E: 535 923 005

155,65 CHF 155.65 CHF 155,65 CHF

Not Available For Sale

Prezzo brutto IVA/CRA escl.

155,65 CHF 155.65 CHF 155,65 CHF

Not Available For Sale

  • Categoria di montaggio
  • Adatto per montaggio a parete
  • Altezza di montaggio raccomandata [m]
  • Altezza di montaggio max. [m]
  • Tipo di collegamento
  • Larghezza [mm]
  • Altezza [mm]
  • Profondità [mm]
  • Materiale
  • Qualità di materiale
  • Grado di protezione [IP]
  • Temperatura di esercizio [°C]
  • Resistenza agli urti [IK]
  • Classe di protezione
  • Voto di prova
  • Senza alogeni
  • Resistente ai raggi UV
  • Colore
  • Tensione di alimentazione
  • Tipo di tensione
  • Frequenza di rete [Hz]
  • Costruzione rilevatore costruzione max. [A]
  • Portata passando lateralmente (movimento tangenziale) [m]
  • Portata dirigendosi verso la lente (movimento radiale) [m]
  • Portata per persone sedute (presenza) [m]
  • Angolo di rilevamento [°]
  • Numero di sensori PIR
  • Numero di sensore di luminosità
  • Modello
  • Quantità di canali
  • Potenza max. di commutazione
  • Uscita di comando
  • Funzione ad impulso
  • Rilevatori di movimento e di presenza
  • Angolo di rilevamento [°]
  • Campo di rilevamento
  • Categoria di montaggio
  • Grado di protezione [IP]
  • Microfono
  • Luogo di montaggio
  • Famiglia di prodotti
  • Gruppo di prodotti
  • Raggio / Diametro [m]
  • Tensione di alimentazione
  • Controllo
  • Temperatura
  • Quantità di canali (o più)
  • Stato dell'assortimento
  • Campi di applicazione
  • Altezza di montaggio min. [m]
  • Altezza di montaggio max. [m] - [ V E R A L T E T ]
  • Garanzia [anni]
  • Uscita di commutazione

Questa combinazione non esiste.

Contattaci

Termini e condizioni
Garanzia di rimborso di 30 giorni
Spedizione: 2-3 giorni lavorativi

No art. No E Descrizione
141949 535 923 005 PD2 S 180 NM Slave EDI
141952 535 923 006 PD2 S 180 NM Slave SID
141950 535 923 003 PD2 S 180 NM Slave KAL
162703 535 937 001 PD2 S 180 NCO Slave FE/W
162704 535 937 051 PD2 S 180 NCO Slave FE/S
162705 535 937 041 PD2 S 180 NCO Slave FE/HG
170665 535 106 795 PD2 S 180 N Slave SF
141918 535 933 004 PD2 S 180 CM Slave STA/W
151421 535 933 007 PD2 S 180 CM Slave STA/S
151389 PD2 S 180 CM Slave SID/WG
141917 535 933 006 PD2 S 180 CM Slave SID/W
151397 PD2 S 180 CM Slave SID/AN
151405 PD2 S 180 CM Slave SID/AL
141915 535 933 003 PD2 S 180 CM Slave KAL/W
151365 PD2 S 180 CM Slave KAL/S
151381 PD2 S 180 CM Slave KAL/HG
151373 PD2 S 180 CM Slave KAL/DG
151357 PD2 S 180 CM Slave KAL/BE
151349 PD2 S 180 CM Slave KAL/B
141914 535 933 005 PD2 S 180 CM Slave EDI/W
151309 535 933 010 PD2 S 180 CM Slave EDI/S
151325 535 933 009 PD2 S 180 CM Slave EDI/HG
151317 PD2 S 180 CM Slave EDI/DG
151341 PD2 S 180 CM Slave EDI/BE
151333 PD2 S 180 CM Slave EDI/B
142966 535 953 007 PD2 S 180 C Slave STAD/W
142977 535 953 057 PD2 S 180 C Slave STAD/S
141878 535 953 004 PD2 S 180 C Slave STA/W
142145 535 953 054 PD2 S 180 C Slave STA/S
142217 535 953 016 PD2 S 180 C Slave SID/WG
141877 535 953 006 PD2 S 180 C Slave SID/W
142209 535 953 026 PD2 S 180 C Slave SID/AN
142201 535 953 076 PD2 S 180 C Slave SID/AL
170666 535 106 005 PD2 S 180 C Slave SF liv/W
170668 535 106 095 PD2 S 180 C Slave SF liv/UM
170669 535 106 055 PD2 S 180 C Slave SF liv/S
170670 535 106 035 PD2 S 180 C Slave SF liv/HG
170671 535 106 045 PD2 S 180 C Slave SF liv/DG
170667 535 106 015 PD2 S 180 C Slave SF liv/CR
141875 535 953 003 PD2 S 180 C Slave KAL/W
142169 535 953 053 PD2 S 180 C Slave KAL/S
142177 535 953 033 PD2 S 180 C Slave KAL/HG
142185 535 953 043 PD2 S 180 C Slave KAL/DG
142153 535 953 083 PD2 S 180 C Slave KAL/BE
142161 535 953 093 PD2 S 180 C Slave KAL/B
141874 535 953 005 PD2 S 180 C Slave EDI/W
142121 535 953 055 PD2 S 180 C Slave EDI/S
142129 535 953 035 PD2 S 180 C Slave EDI/HG
142137 535 953 045 PD2 S 180 C Slave EDI/DG
142105 535 953 085 PD2 S 180 C Slave EDI/BE
142113 535 953 095 PD2 S 180 C Slave EDI/B

  • Per il montaggio a parete con zona a 180° per il rilevamento affidabile di persone e fonti di calore

  • Può essere impiegato anche come generatore di impulsi per le minuterie, PLC o ad altre apparecchiature

  • Per l'ingrandimento della zona di rilevamento dell'apparecchi Master, a basso costo

  • Per un altezza di montaggio da 1.1 - 2.2 m

wm_nm_edi_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio Sistema modulare
Adatto per montaggio a parete sì
Altezza di montaggio raccomandata [m] 1.1
Altezza di montaggio max. [m] 2.2
Tipo di collegamento Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm] 77
Altezza [mm] 77
Profondità [mm] 64
Materiale Plastica
Qualità di materiale Policarbonato
Grado di protezione [IP] 20
Temperatura di esercizio [°C] -25 °C - +55 °C
Resistenza agli urti [IK] IK05
Classe di protezione II
Voto di prova CE
Senza alogeni sì
Resistente ai raggi UV PC resistente ai raggi UV
Colore n/a
Caratteristiche elettronico
Tensione di alimentazione 230 V (+/- 10 %)
Tipo di tensione AC
Frequenza di rete [Hz] 50 - 60
Costruzione rilevatore costruzione max. [A] 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m] 10
Portata dirigendosi verso la lente (movimento radiale) [m] 4
Portata per persone sedute (presenza) [m] 4
Angolo di rilevamento [°] 180
Numero di sensori PIR 2
Numero di sensore di luminosità 1
Caratteristiche di funzionamento
Modello Rilevatore di presenza
Quantità di canali 1
Ausgang [1]
Potenza max. di commutazione 2 W (cos ϕ=1)
Uscita di comando Triac Remote
Funzione ad impulso sì

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

Portata per le attività sedentarie (zona di presenza)
Portata dirigendosi verso la lente (movimento radiale)
Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento Master-Slave

pd_slave_ms_SS

Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Attenzione: l'apparecchio Master deve essere sempre montato nella zona più buia. Lo schema elettrico dettagliato del collegamento Master-Slave viene descritto con l'apparecchio Master corrispondente. Si raccomanda di non collegare più di 10 apparecchi Slave ad un apparecchio Master.

Type Descrizione
Scheda tecnica Scheda tecnica PD2 S 180 NM Slave EDI
Catalogo e brochure Rilevatori da parete versatili per qualunque sfida ( it )
Manuale d'istruzioni Manuali d'istruzioni PD2 S 180 Slave (dalla primavera 2024) ( it )
Manuale d'istruzioni PD2 S 180 Slave (a partire ca. dall'autunno 2019) ( it )
Manuale d'istruzioni PD2 S 180 Slave BEG-NAP-NUP (jusqu'à env. automne 2019) ( it )
Manuale d'istruzioni PD2 S 180 Slave (a partire ca. dall'estate 2011) ( it )
Manuale d'istruzioni PD2 180 Slave (fino ca. all'estate 2011) ( it )
Tipo: PD2 S 180 NM Slave EDI
Descrizione: Rilevatore di presenza Slave, Placca di fissaggio EDIZIOdue
No E: 535 923 005
No art.: 141949
EAN: 4007529651887

Caratteristiche di montaggio
Categoria di montaggio: Sistema modulare, Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 77, Altezza [mm]: 77, Profondità [mm]: 64, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: n/a
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Quantità di canali: 1
Ausgang [1]
Potenza max. di commutazione: 2 W (cos ϕ=1), Uscita di comando: Triac Remote, Funzione ad impulso: sì

Fornitore

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Prodotti inclusi

[141723] PD2 S 180 N Slave

PD2 S 180 N Slave

Rilevatore di presenza Slave

No E: 535 913 007
[141729] BP EDI

BP EDI

Placca di fissaggio

No E: 376 163 000
[142573] AC-180

AC-180

Clip di copertura per rilevatori 180°, transparente

No art.: 142573
