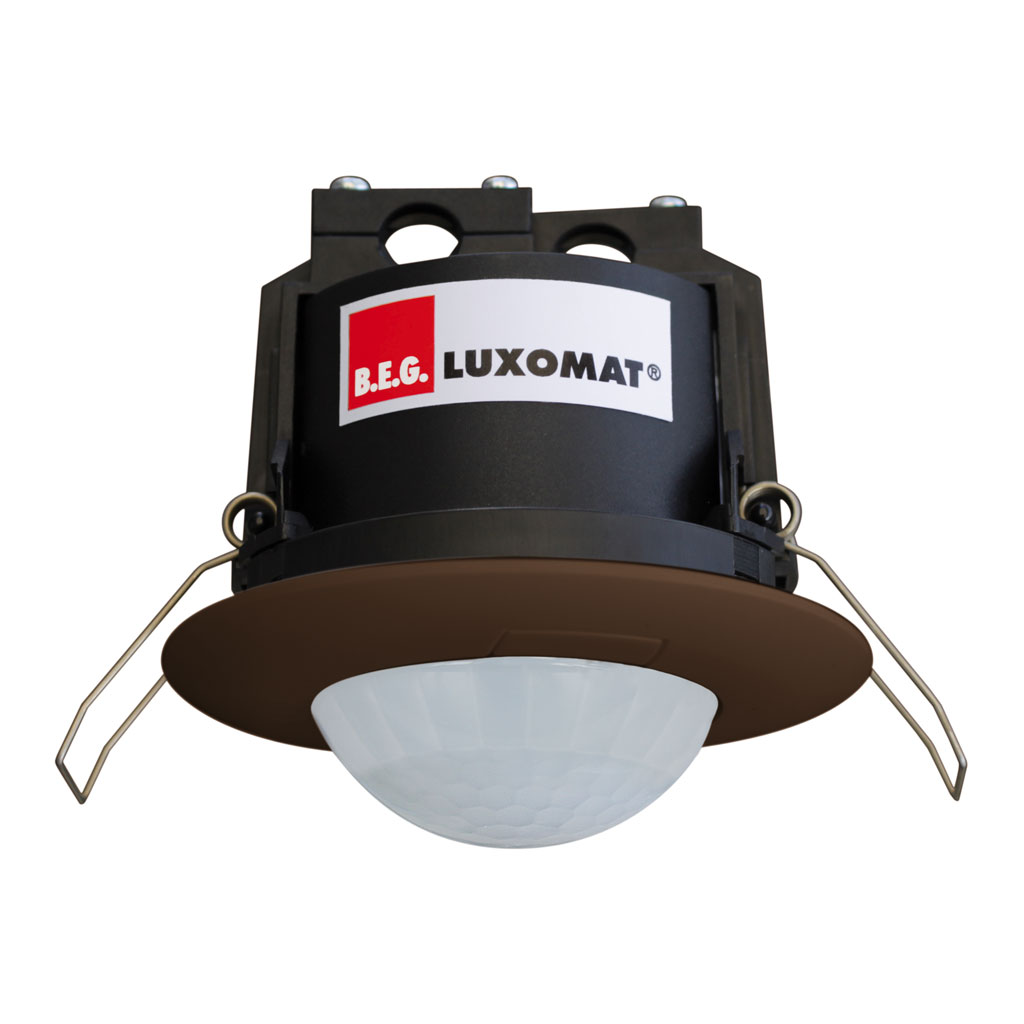

PD2 S 360 DE Master 2C/B

Rilevatore di presenza 2 canali, marrone

No art.: 151461

non più disponibile

187,00 CHF 187.0 CHF 187,00 CHF

Categoria di montaggio
Adatto per fissaggio a soffitto
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Altezza [mm]
Diametro [mm]
Foro [mm]
Profondità dell'incasso [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Costruzione rilevatore costruzione max. [A]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
Portata per persone sedute (presenza), altezza 5 m [m]
Numero di sensori PIR
Numero di sensore di luminosità
Luminosità di intervento regolabile
Modello
Programma di fabbrica
Telecomandabile (IR)
Quantità di canali
Numero delle zone di commutazione
Adatto per carico capacitivo
Luminosità di intervento [lx]
Potenza max. di commutazione
Corrente di inserzione max.
Semiautomatico
Sorveglianza del vano scale
Temporizzazione min.
Temporizzazione max.
Funzione ad impulso
Potenza max. di commutazione
Uscita di commutazione
Potenziale zero
Temporizzazione min.
Temporizzazione max.
Funzione ad impulso
Ritardo all’accensione
Potenza max. di commutazione
Contatto d’ingresso per pulsante
Contatto d'ingresso per slave
Contatto d'ingresso per slave (Remote)
Rilevatori di movimento e di presenza
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Telecomandabile (IR)
RVC
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Famiglia di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Quantità di canali (o più)
Stato dell'assortimento
Campi di applicazione
Altezza di montaggio min. [m]
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Campo di rilevazione
RVC
Funzione ad impulso
Uscita di comando
Garanzia [anni]
Uscita di commutazione
Relè

Questa combinazione non esiste.

Aggiungi al carrello

Colore

Categoria di montaggio

No art.	No E	Descrizione
151461		PD2 S 360 DE Master 2C/B

Per il montaggio in soffitto sospeso con zona a 360° per il rilevamento affidabile dei movimenti
Montaggio rapido grazie al fissaggio con morsetto a molla
Versioni a colori sono disponibili in sistema modulare (disponibile fino a 7 colori)
Impostazioni di default, pronto per l'uso
Funzione semiautomatica (Accensione manuale/spegnimento automatico) per il massimo risparmio energetico possibile
Entrate separate per tasti e apparecchi Slave
Basso consumo energetico
2 canali per la regolazione dell'illuminazione e RVC (Riscaldamento, Ventilazione, Clima)
Azionabile e programmabile via telecomando (Foglio di programmazione IR-PD per l'uso del telecomando IR-RC inclusa)
Con clip di copertura

dm_s_de_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Integrato (EB)
Adatto per fissaggio a soffitto	sì
Altezza di montaggio raccomandata [m]	2.5
Altezza di montaggio max. [m]	10
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]	82
Diametro [mm]	83
Foro [mm]	73
Profondità dell'incasso [mm]	60
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	20
Temperatura di esercizio [°C]	-25 °C - +55 °C
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Voto di prova	CE
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Marrone
Codice colore (simile)	NCS S 7010Y30R
Caratteristiche elettronico
Tensione di alimentazione	230 V (+/- 10 %)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Costruzione rilevatore costruzione max. [A]	10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	8
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	360
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]	20
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]	10
Portata per persone sedute (presenza), altezza 5 m [m]	6
Numero di sensori PIR	1
Numero di sensore di luminosità	1
Luminosità di intervento regolabile	sì
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Programma di fabbrica	sì
Telecomandabile (IR)	IR-RC (Foglio de programmation IR-PD), IR-PD Mini
Quantità di canali	2
Physische Ausgänge
Numero delle zone di commutazione	1
Adatto per carico capacitivo	sì
Luminosità di intervento [lx]	5 - 2000
Ausgang [1]
Potenza max. di commutazione	2300 W (cos ϕ=1)
Corrente di inserzione max.	800 A (max. 200 µs)
Semiautomatico	sì
Sorveglianza del vano scale	sì
Temporizzazione min.	15 s
Temporizzazione max.	30 min
Funzione ad impulso	sì (durata della pausa regolabile)
Ausgang [2]
Potenza max. di commutazione	690 W (cos ϕ=1)
Uscita di commutazione	Relè 3 A
Potenziale zero	sì
Temporizzazione min.	5 min
Temporizzazione max.	120 min
Funzione ad impulso	sì (durata non regolabile)
Ritardo all’accensione	5 fino 10 min per impostazioni del tempo > 15 min
Ausgang [3]
Potenza max. di commutazione	2 W (cos ϕ=1)
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante	sì
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave	sì
Contatto d'ingresso per slave (Remote)	sì

decke_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento permanente con interruttore esterno

Permette l'accensione manuale dell'illuminazione. Attenzione: l'illuminazione deve pure essere spenta manualmente.

2) Funzione ad impulso sulla minuteria

La funzione ad impulso deve essere attivata.

3) Funzionamento Master-Master

Suddivisione di una zona di rilevamento grande in diverse zone di illuminazione con misurazione individuale della luminosità.

4) Funzionamento Master-Slave

Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Attenzione: gli apparecchi Master si devono montare nella parte più scura del locale.

5) Funzionamento normale

Comando d'illuminazione dipendente dai movimenti e luminosità.

6) Funzionamento normale con filtro RC

Per la commutazione con lampade fluorescenti, trasformatori, ecc. è eventualmente necessario l'uso di un circuito RC.

7) Funzionamento normale con tasto esterno

Attraverso l'entrata S la luce può essere accesa o spenta manualmente.

8) Funzione con commutatore rotativo «Manuale - 0 - Automatico»

Variante A: Interruzione del filo della lampada; Variante B: Interruzione della corrente del PIR

Type	Descrizione
Scheda tecnica	Scheda tecnica PD2 S 360 DE Master 2C/B
Descrizione di funzione et dell'applicazione	PD2 360 Master 2C (dall'estate 2022) ( it )
Manuale d'istruzioni	Manuali d'istruzioni breve PD2 360 Master 2C (dall'estate 2022) ( fr / de / it )
Manuale d'istruzioni	PD2 S 360 Master 2C ( it )

Tipo: PD2 S 360 DE Master 2C/B
Descrizione: Rilevatore di presenza 2 canali, marrone
No art.: 151461
EAN: 4007529658466

Caratteristiche di montaggio
Categoria di montaggio: Integrato (EB), Adatto per fissaggio a soffitto: sì, Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio max. [m]: 10, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]: 82, Diametro [mm]: 83, Foro [mm]: 73, Profondità dell'incasso [mm]: 60, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Marrone, Codice colore (simile): NCS S 7010Y30R
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 8, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 360, Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]: 20, Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]: 10, Portata per persone sedute (presenza), altezza 5 m [m]: 6, Numero di sensori PIR: 1, Numero di sensore di luminosità: 1, Luminosità di intervento regolabile: sì
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD), IR-PD Mini, Quantità di canali: 2
Physische Ausgänge
Numero delle zone di commutazione: 1, Adatto per carico capacitivo: sì, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Potenza max. di commutazione: 2300 W (cos ϕ=1), Corrente di inserzione max.: 800 A (max. 200 µs), Semiautomatico: sì, Sorveglianza del vano scale: sì, Temporizzazione min.: 15 s, Temporizzazione max.: 30 min, Funzione ad impulso: sì (durata della pausa regolabile)
Ausgang [2]
Potenza max. di commutazione: 690 W (cos ϕ=1), Uscita di commutazione: Relè 3 A, Potenziale zero: sì, Temporizzazione min.: 5 min, Temporizzazione max.: 120 min, Funzione ad impulso: sì (durata non regolabile), Ritardo all’accensione: 5 fino 10 min per impostazioni del tempo > 15 min
Ausgang [3]
Potenza max. di commutazione: 2 W (cos ϕ=1)
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante: sì
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave: sì, Contatto d'ingresso per slave (Remote): sì
