Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Attenzione: gli apparecchi Master si devono montare nella parte più scura del locale.
Con una breve pressione del pulsante si può accendere o spegnere l'illuminazione a seconda dei bisogni (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).
Per la commutazione con lampade fluorescenti, trasformatori, ecc. è eventualmente necessario l'uso di un circuito RC.
Type
Descrizione
Scheda tecnica
Scheda tecnica PD9 S 360 Master 1C/SI
Manuale d'istruzioni
PD9 S 360 Master 1C (Modifica della funzione corridoio, dall'estate 2022)
(
it )
Manuale d'istruzioni
PD9 S 360 Master 1C
(
it )

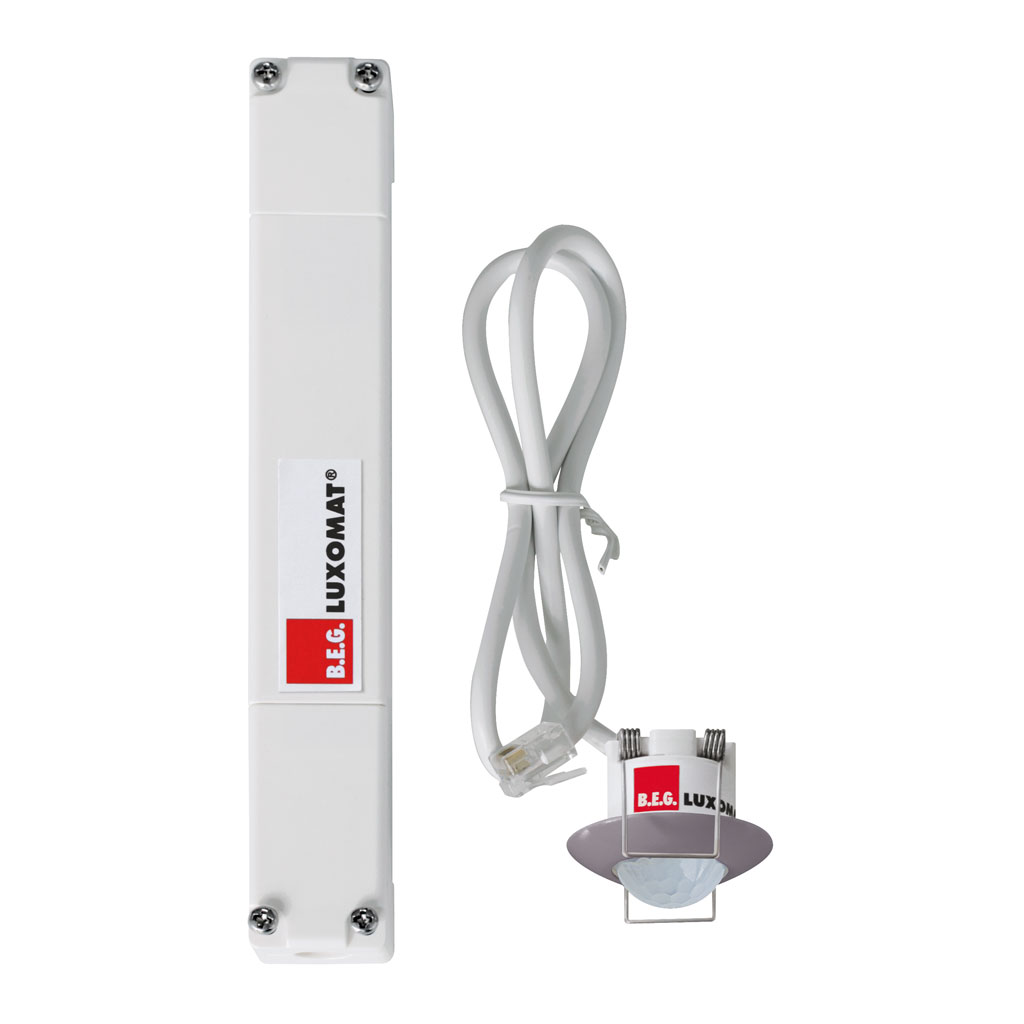

Tipo: PD9 S 360 Master 1C/SI
Descrizione: Rilevatore di presenza 1 canale, argento
No art.: 151684
EAN: 4007529660698
Caratteristiche di montaggio Altezza di montaggio raccomandata [m]:
2.5,
Altezza di montaggio max. [m]:
5,
Altezza di montaggio min. [m]:
2.5,
Categoria di montaggio:
Integrato (EB) Materiale e forma di costruzione Foro [mm]:
29,
Foro con aggregato di potenza [mm]:
32,
Codice colore:
RAL 9006 matt,
Colore:
Argento,
Resistente ai raggi UV:
PC resistente ai raggi UV Caratteristiche elettronico Tipo di collegamento:
Morsetto a innesto,
Adatto per carico capacitivo:
sì,
Frequenza di rete [Hz]:
50 - 60,
Tipo di tensione:
AC,
Tensione di alimentazione:
230 V (+/- 10 %) Caratteristiche di sensore Modello:
Rilevatore di presenza,
Angolo di rilevamento [°]:
360 Caratteristiche di funzionamento Quantità di canali:
1,
Telecomandabile (IR):
IR-RC (Foglio de programmation IR-PD 1C), IR-PD Mini Caratteristiche di funzionamento [Uscita] Luminosità di intervento [lx]:
5 - 2000,
Semiautomatico:
sì,
Funzione ad impulso:
sì (durata della pausa regolabile),
Corrente di inserzione max.:
800 A (max. 200 µs),
Temporizzazione max.:
30 min,
Potenza max. di commutazione:
2300 W (cos ϕ=1),
Temporizzazione min.:
15 s,
Circuito zero crossing:
sì Caratteristiche di funzionamento [Ingresso] Contatto d’ingresso per pulsante:
sì Caratteristiche di funzionamento [Ingresso 2] Contatto d'ingresso per slave:
sì,
Contatto d'ingresso per slave (Remote):
sì Dichiarazione Temperatura di esercizio [°C]:
-25 °C - +55 °C,
Senza alogeni:
sì,
Grado di protezione [IP]:
20,
Classe di protezione:
II
Fornitore
Swisslux AG
Industriestrasse 8
CH-8618Oetwil am See
Productfamily PD9 S 360 Master 1C
No art.
No E
Prodotti
Descrizione
151690
PD9 S 360 Master 1C/B
Rilevatore di presenza 1 canale, marrone
151696
PD9 S 360 Master 1C/BE
Rilevatore di presenza 1 canale, beige
151708
PD9 S 360 Master 1C/DG
Rilevatore di presenza 1 canale, grigio scuro
151714
PD9 S 360 Master 1C/HG
Rilevatore di presenza 1 canale, grigio chiaro
151702
PD9 S 360 Master 1C/S
Rilevatore di presenza 1 canale, nero
151684
PD9 S 360 Master 1C/SI
Rilevatore di presenza 1 canale, argento
142092
535 979 148
PD9 S 360 Master 1C/W
Rilevatore di presenza 1 canale, bianco
142055
535 979 138
PD9 S 360 NM Master 1C
Rilevatore di presenza 1 canale, senza coperchio colorato
142498
535 936 005
PD9 S1 360 Master 1C
Rilevatore di presenza 1 canale, opale
142502
535 937 005
PD9 S1 360 Master 1C IP65
Rilevatore di presenza 1 canale, opale
Prodotti inclusi
AC-PD9
Maschere ad innesto PD9
No art.: 141609
CS S PD9/SI
Coperchio colorato, argento
No E: 535 993 079
PD9 S 360 NM Master 1C
Rilevatore di presenza 1 canale, senza coperchio colorato
No E: 535 979 138
FO IR-PD 1C
Scheda di programmazione
No art.: 142445
Accessori
IR-RC
Telecomando IR
No E: 535 949 005
IR-PD Mini
Telecomando IR, piccolo
No E: 535 949 035
VK-PD9-Master-LC-5M
Prolunga di cavo testa del sensore 5 metri
No E: 535 999 697
VK-PD9-Master-LC-10M
Prolunga di cavo testa del sensore 10 metri
No E: 535 999 797
RC-1
Filtro RC mini
No E: 535 999 097
RC-HU
Filtro RC per montaggio su barra DIN
No E: 578 500 019
CS G PD9/W
Coperchio colorato Ø 45 mm, bianco
No art.: 142332
AC-PD9 SPEZ
Maschere ad innesto PD9 speciale
No art.: 142468
AC-PD9 180
Maschere ad innesto PD9 180°
No art.: 142540
PD9 S 360 Slave/SI
Rilevatore di presenza Slave, argento
No art.: 151686
EBG LUMINA TU-90
Scatola d'alloggiamento calcestruzzo LUMINA con tunnel di 90 mm
No E: 920 992 009
DK-EBG LUMINA 32
Coperchio 32 mm per scatola d'alloggiamento LUMINA
