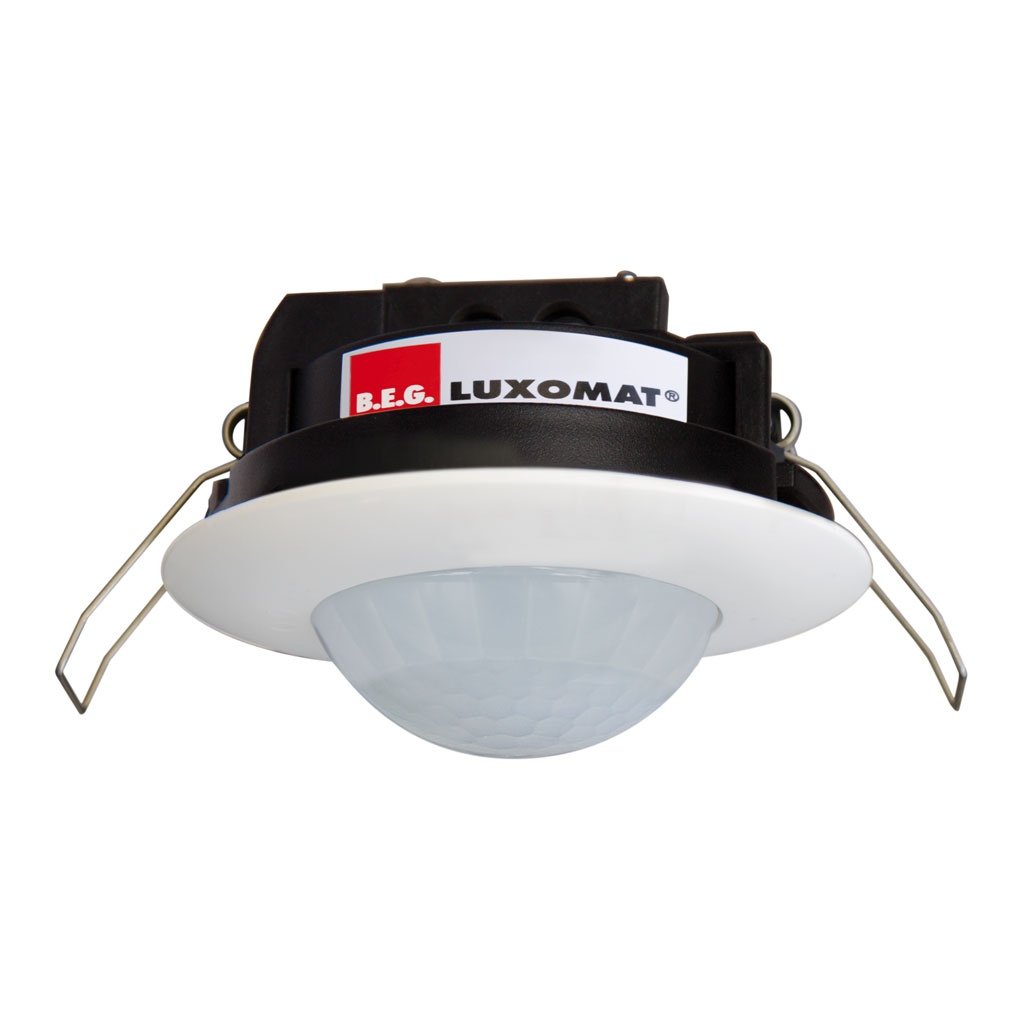

PD2N-KNXs-ST-DE/W

Rilevatore di presenza KNX, bianco

No E: 535 935 248

230,00 CHF 230.0 CHF 230,00 CHF

230,00 CHF

Prezzi brutto IVA escl.

230,00 CHF 230.0 CHF 230,00 CHF

230,00 CHF

Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Altezza di montaggio min. [m]
Categoria di montaggio
Adatto per fissaggio a soffitto
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Diametro [mm]
Profondità dell'incasso [mm]
Altezza [mm]
Materiale
Qualità di materiale
Foro [mm]
Codice colore
Colore
Resistente ai raggi UV
Tipo di collegamento
Tipo di tensione
Tensione di alimentazione
Corrente assorbita [mA]
Sensibilità di intervento regolabile
Modello
Angolo di rilevamento [°]
Luminosità di intervento regolabile
Numero di sensore di luminosità
Accoppiamento bus
Campo di rilevazione
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
Portata passando lateralmente (movimento tangenziale) [m]
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
Portata per persone sedute (presenza) [m]
Portata per persone sedute (presenza), altezza 5 m [m]
Tipo di sensore
Numero delle zone di commutazione
Quantità di canali
Telecomandabile (IR)
Controllo
Controllo
Fernbedienbar bidirektional
Luminosità di intervento [lx]
Ritardo all’accensione
Semiautomatico
Funzione ad impulso
Temporizzazione max.
Potenza max. di commutazione
Temporizzazione min.
Luce notturna
Luce d'orientamento
Uscita di comando
Varialuce
Regolazione di luce costante
Luminosità di intervento [lx]
Ritardo all’accensione
Semiautomatico
RVC
Temporizzazione max.
Potenza max. di commutazione
Temporizzazione min.
Uscita di comando
Luminosità di intervento [lx]
Ritardo all’accensione
Semiautomatico
RVC
Temporizzazione max.
Potenza max. di commutazione
Temporizzazione min.
Uscita di comando
Luminosità di intervento [lx]
Ritardo all’accensione
Semiautomatico
RVC
Temporizzazione max.
Potenza max. di commutazione
Temporizzazione min.
Uscita di comando
Valore Lux
Contatto d'ingresso per slave
Contatto d’ingresso per pulsante
Contatto d'ingresso per slave
Temperatura di esercizio [°C]
Senza alogeni
Grado di protezione [IP]
Classe di protezione
Garanzia [anni]
Voto di prova
Sistema di autobus
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Telecomandabile (IR)
RVC
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Gruppo di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Quantità di canali (o più)
Quantità di canali (o più)
Quantità di canali (o più)

Questa combinazione non esiste.

AGGIUNGI AL CARRELLO

Per il montaggio in soffitto sospeso con zona a 360° per il rilevamento affidabile dei movimenti
Montaggio rapido grazie al fissaggio con morsetto a molla
Con clip di copertura
Rilevatore di presenza KNX superpiatto con connettore BUS KNX integrato
KNX Secure Ready
1 uscita segnale luce (per regolazione o on/off), 3 canali luce di comunicazione per 3 gruppi/zone di illuminazione con off-set), 3 canali luce on/off, 3 canali HVAC, 1 canale Slave selezionabili
Modalità HVAC (1 comfort, 2 stand by, 3 economy, 4 antigelo/surriscaldamento
Telecomandabile bidirezionalmente a distanza con l´adattatore IR e l´App per smartphone B.E.G.
Modalità semiautomatica intelligente con regolazione indipendente dalla presenza (crepuscolare), Modalità automatica
Adattamento individuale della sensibilità del sensore di movimento
Modalità slave per estensione area di rilevamento
Misurazione Luce ottimizzata
Misurazione Luce comunicata via bus
Curva dimmerazione modificabile
Misurazione della luce tramite sensore luce interno ed esterno
Assegnazione dell´indirizzo fisico tramite pulsante o telecomando
Impostazione di tre gruppi di livelli luce tramite off-set
Forzatura manuale tramite pulsante KNX esterno
Funzioni di controllo (heartbeat, cyclical sending)
Funzione di presenza breve, autoregolazione tempi di ritardo, funzione corridoio
Funzione spegnimento forzato
Varie funzioni di blocco
Soft-start
Impostazione KNX tramite ETS 5

pd2_s_360_de_st_knx_MZ

Dimensioni in mm

Caratteristiche di montaggio
Altezza di montaggio raccomandata [m]	2.5
Altezza di montaggio max. [m]	5
Altezza di montaggio min. [m]	2
Categoria di montaggio	Integrato (EB)
Materiale e forma di costruzione
Foro [mm]	73
Codice colore	RAL 9010
Colore	Bianco
Resistente ai raggi UV	PC resistente ai raggi UV
Caratteristiche elettronico
Tipo di collegamento	Morsetti KNX
Tipo di tensione	DC
Tensione di alimentazione	KNX, 24 V
Corrente assorbita [mA]	12
Caratteristiche di sensore
Sensibilità di intervento regolabile	sì
Modello	Rilevatore di presenza
Angolo di rilevamento [°]	360
Caratteristiche di funzionamento
Quantità di canali	4
Telecomandabile (IR)	IR-RC (Foglio de programmation IR-PD KNX)
Controllo	KNX, KNX TP 256
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Caratteristiche di funzionamento [Uscita]
Luminosità di intervento [lx]	5 - 2000
Ritardo all’accensione	0 s - 30 h
Semiautomatico	sì
Funzione ad impulso	sì (durata della pausa regolabile)
Temporizzazione max.	23 h 59 min 59 s
Potenza max. di commutazione	dipende dall'attuatore
Temporizzazione min.	1 s
Luce notturna	sì (impostazione della luminosità)
Luce d'orientamento	sì (impostazione del tempo/della luminosità)
Uscita di comando	Contatto software
Caratteristiche di funzionamento [Ingresso]
Contatto d'ingresso per slave	sì
Contatto d’ingresso per pulsante	sì Iper canale)
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave	sì
Dichiarazione
Temperatura di esercizio [°C]	-25 °C - +55 °C
Senza alogeni	sì
Grado di protezione [IP]	20
Classe di protezione	III

decke_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Type	Descrizione
Scheda tecnica	Scheda tecnica PD2N-KNXs-ST-DE/W
Catalogo e brochure	Rivelatori di presenza KNX della Generazione 7
Manuale d'istruzioni	Manuali d'istruzioni breve PD2N-KNXs-ST-DE
Descrizione di funzione et dell'applicazione	Applikationsbeschreibung KNXs Generation 7
Banca dati KNX	Banca dati KNXs-ST (generazione 7)

Tipo: PD2N-KNXs-ST-DE/W
Descrizione: Rilevatore di presenza KNX, bianco
No E: 535 935 248
No art.: 169517
EAN: 4007529666256

Caratteristiche di montaggio
Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio max. [m]: 5, Altezza di montaggio min. [m]: 2, Categoria di montaggio: Integrato (EB)
Materiale e forma di costruzione
Foro [mm]: 73, Codice colore: RAL 9010, Colore: Bianco, Resistente ai raggi UV: PC resistente ai raggi UV
Caratteristiche elettronico
Tipo di collegamento: Morsetti KNX, Tipo di tensione: DC, Tensione di alimentazione: KNX, 24 V, Corrente assorbita [mA]: 12
Caratteristiche di sensore
Sensibilità di intervento regolabile: sì, Modello: Rilevatore di presenza, Angolo di rilevamento [°]: 360
Caratteristiche di funzionamento
Quantità di canali: 4, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD KNX), Controllo: KNX, , KNX TP 256, Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter)
Caratteristiche di funzionamento [Uscita]
Luminosità di intervento [lx]: 5 - 2000, Ritardo all’accensione: 0 s - 30 h, Semiautomatico: sì, Funzione ad impulso: sì (durata della pausa regolabile), Temporizzazione max.: 23 h 59 min 59 s, Potenza max. di commutazione: dipende dall'attuatore, Temporizzazione min.: 1 s, Luce notturna: sì (impostazione della luminosità), Luce d'orientamento: sì (impostazione del tempo/della luminosità), Uscita di comando: Contatto software
Caratteristiche di funzionamento [Ingresso]
Contatto d'ingresso per slave: sì, Contatto d’ingresso per pulsante: sì Iper canale)
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave: sì
Dichiarazione
Temperatura di esercizio [°C]: -25 °C - +55 °C, Senza alogeni: sì, Grado di protezione [IP]: 20, Classe di protezione: III
