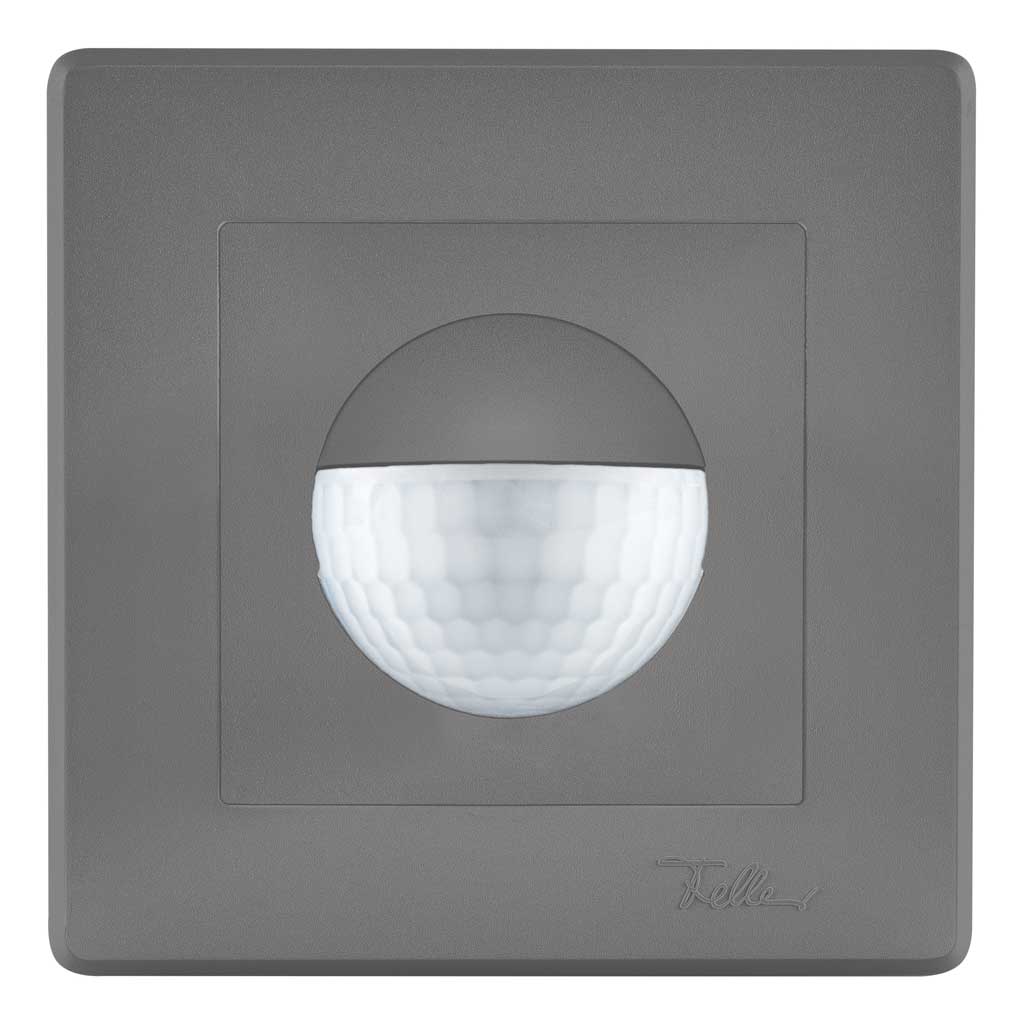

Indoor 180 UP Kombi 2L SF liv/DG

Rilevatore di movimento 10A, 2L schema 0con Feller SNAPFIX®, design EDIZIO.liv, grigio scuro

No E: 535 060 045

215,00 CHF 215.0 CHF 215,00 CHF

Prezzo IVA/CRA escl.

215,00 CHF 215.0 CHF 215,00 CHF

Categoria di montaggio
Adatto per montaggio a parete
Altezza di montaggio raccomandata [m]
Altezza di montaggio min. [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Larghezza [mm]
Altezza [mm]
Profondità [mm]
Grado di protezione [IP]
Resistenza agli urti [IK]
Classe di protezione
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Costruzione rilevatore costruzione max. [A]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Numero di sensore di luminosità
Microfono
Modello
Adatto per carico capacitivo
Luminosità di intervento [lx]
Potenza max. di commutazione
Corrente di inserzione max.
Temporizzazione min.
Temporizzazione max.
Rilevatori di movimento e di presenza
Tipo design interruttore a muro
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Famiglia di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Stato dell'assortimento
Funzione d'allarme
Uscita di commutazione
Relè

Questa combinazione non esiste.

Aggiungi al carrello

Tipo design interruttore a muro

Colore

Categoria di montaggio

No art.	No E	Descrizione
170601	535 060 045	Indoor 180 UP Kombi 2L SF liv/DG

Per il montaggio sottomuro al parete con zona a 180° per il rilevamento affidabile dei movimenti
Tecnica a 2 fili per il facile ricambio degli interruttori tradizionali in interno, il collegamento del filo neutro è superfluo (Attenzione: per la comanda delle minuterie utilizzare l'apparecchio Indoor 180 Minuterie)
Microfono incorporato per una sorveglianza dei locali irregolari
Impostazione in continuità del temporizzatore, della luminosità e della sensibilità ai rumori. Possibilità di disattivare il microfono
Per un altezza di montaggio da 1.1 - 2.2 m
Unico: relè incorporato ad alta prestazione, ideale per lampade ad incandescenza, alogene, di risparmio, fluorescenti e reattori LED con > 40 W
Clip per la copertura della zona di rilevamento verticale, contro le fonti di disturbo al di sotto dell’apparecchio (per es. animali di piccola taglia, ecc.)
Protezione grazie alle viti anti-vandalismo

wm_up_liv_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Sottomuro (UP)
Adatto per montaggio a parete	sì
Altezza di montaggio raccomandata [m]	1.1
Altezza di montaggio min. [m]	1
Altezza di montaggio max. [m]	2.2
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]	96
Altezza [mm]	96
Profondità [mm]	61
Grado di protezione [IP]	20
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Grigio scuro
Codice colore (simile)	NCS S6500N matt
Caratteristiche elettronico
Tensione di alimentazione	230 V (senza filo neutro, batteria tampone integrata)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Costruzione rilevatore costruzione max. [A]	10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	10
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	180
Numero di sensore di luminosità	1
Microfono	sì
Caratteristiche di funzionamento
Modello	Rilevatore di movimento
Physische Ausgänge
Adatto per carico capacitivo	sì
Luminosità di intervento [lx]	5 - 2000
Ausgang [1]
Potenza max. di commutazione	2300 W (cos ϕ=1)
Corrente di inserzione max.	800 A (max. 200 µs)
Temporizzazione min.	15 s
Temporizzazione max.	16 min

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Indoor Kombi 2L necessita di un carico minimo di circa 40 W per un funzionamento a regola d'arte. Si sconsiglia il collegamento in parallelo di più detettori di movimento.

2) Funzionamento normale con filtro RC

In presenza di piccoli carichi e/o nella commutazione di lampade fl uorescenti/PL, potrebbe rendersi necessario l'uso di un circuito RC. L'apparecchio non è stato concepito per essere utilizzato su minuterie e/o su relé/contattori.

Tipo	Description
Scheda tecnica	Scheda tecnica Indoor 180 UP Kombi 2L SF liv/DG
Catalogo e brochure	Rilevatori da parete versatili per qualunque sfida ( it )
Manuale d'istruzioni	Manuali d'istruzioni Indoor 180 Kombi 2L (dalla primavera 2024) ( it )

Tipo: Indoor 180 UP Kombi 2L SF liv/DG
Descrizione: Rilevatore di movimento 10A, 2L schema 0con Feller SNAPFIX®, design EDIZIO.liv, grigio scuro
No E: 535 060 045
No art.: 170601
EAN: 4007529669295

Caratteristiche di montaggio
Categoria di montaggio: Sottomuro (UP), Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio min. [m]: 1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 96, Altezza [mm]: 96, Profondità [mm]: 61, Grado di protezione [IP]: 20, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Grigio scuro, Codice colore (simile): NCS S6500N matt
Caratteristiche elettronico
Tensione di alimentazione: 230 V (senza filo neutro, batteria tampone integrata), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensore di luminosità: 1, Microfono: sì
Caratteristiche di funzionamento
Modello: Rilevatore di movimento
Physische Ausgänge
Adatto per carico capacitivo: sì, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Potenza max. di commutazione: 2300 W (cos ϕ=1), Corrente di inserzione max.: 800 A (max. 200 µs), Temporizzazione min.: 15 s, Temporizzazione max.: 16 min
