  3. Indoor 180 UP Kombi SF EDI/W
Standard-Preisliste - Brutto
B.E.G. LUXOMAT

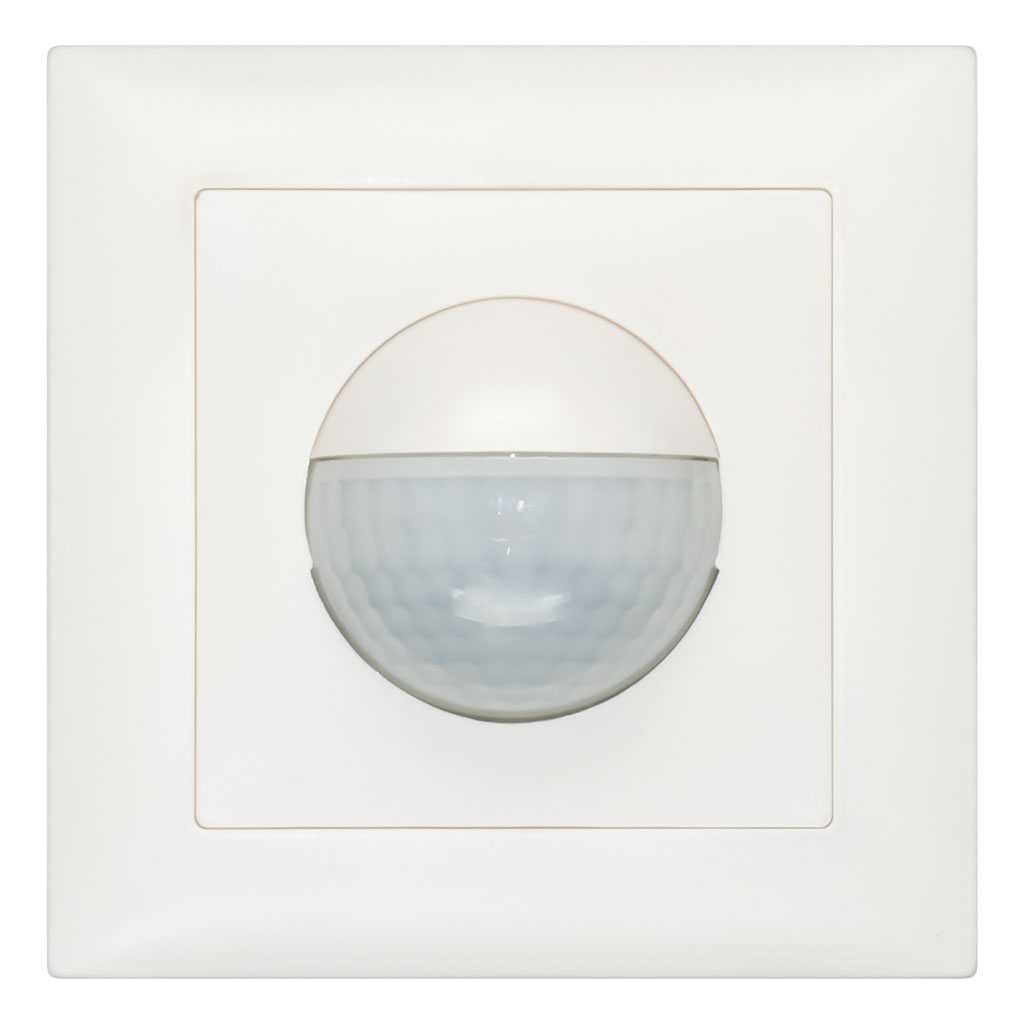

Indoor 180 UP Kombi SF EDI/W

Indoor 180 UP Kombi SF EDI/W

https://www.swisslux.ch/web/image/product.template/11645/image_1920?unique=a0e003f

Bewegungsmelder 10A, mit Feller SNAPFIX®, Design EDIZIOdue, weiss

No E: 535 940 043

165,00 CHF 165.0 CHF 165,00 CHF

Not Available For Sale

Prezzo IVA/CRA escl.

165,00 CHF 165.0 CHF 165,00 CHF

Not Available For Sale

  • Categoria di montaggio
  • Adatto per montaggio a parete
  • Altezza di montaggio raccomandata [m]
  • Altezza di montaggio max. [m]
  • Tipo di collegamento
  • Larghezza [mm]
  • Altezza [mm]
  • Profondità [mm]
  • Profondità dell'incasso [mm]
  • Materiale
  • Qualità di materiale
  • Grado di protezione [IP]
  • Temperatura di esercizio [°C]
  • Resistenza agli urti [IK]
  • Classe di protezione
  • Voto di prova
  • Senza alogeni
  • Protezione superficiale alloggiamento
  • Ausführung der Oberfläche
  • Resistente ai raggi UV
  • Colore
  • Codice colore (simile)
  • Tensione di alimentazione
  • Tipo di tensione
  • Frequenza di rete [Hz]
  • Costruzione rilevatore costruzione max. [A]
  • Portata passando lateralmente (movimento tangenziale) [m]
  • Portata dirigendosi verso la lente (movimento radiale) [m]
  • Portata per persone sedute (presenza) [m]
  • Angolo di rilevamento [°]
  • Numero di sensori PIR
  • Numero di sensore di luminosità
  • Luminosità di intervento regolabile
  • Microfono
  • Modello
  • Anzahl physische Ausgänge
  • Numero delle zone di commutazione
  • Adatto per carico capacitivo
  • Luminosità di intervento [lx]
  • Typ 1: Anzahl Kanäle des selben Typs
  • Art des Kanals
  • Potenza max. di commutazione
  • Max. Schaltleistung LED [W]
  • Corrente di inserzione max.
  • Sorveglianza del vano scale
  • Circuito zero crossing
  • Temporizzazione min.
  • Temporizzazione max.
  • Anzahl physische Eingänge
  • Typ 1: Anzahl Eingänge des selben Typs
  • Art des Tastereinganges des selben Typs
  • Altezza di montaggio min. [m]
  • Uscita di commutazione
  • Relè

Questa combinazione non esiste.

Contattaci

Termini e condizioni
Garanzia di rimborso di 30 giorni
Spedizione: 2-3 giorni lavorativi

Condividi

  • Per il montaggio sottomuro al parete con zona a 180° per il rilevamento affidabile dei movimenti

  • Microfono incorporato per una sorveglianza dei locali irregolari

  • Impostazione in continuità del temporizzatore, della luminosità e della sensibilità ai rumori. Possibilità di disattivare il microfono

  • Per un altezza di montaggio da 1.1 - 2.2 m

  • 1 canale per la regolazione dell'illuminazione

  • Con relè di gran rendimento per l'allacciamento di tutti i tipi di carichi d'uso comune (alimentatore elettronico, reattori LED incl.)

  • Con clip di copertura

wm_up_sf_edi_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio Sottomuro (UP)
Adatto per montaggio a parete sì
Altezza di montaggio raccomandata [m] 1.1
Altezza di montaggio max. [m] 2.2
Tipo di collegamento Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm] 88
Altezza [mm] 88
Profondità [mm] 61
Profondità dell'incasso [mm] 40
Materiale Plastica
Qualità di materiale Policarbonato
Grado di protezione [IP] 20
Temperatura di esercizio [°C] -25 °C - +55 °C
Resistenza agli urti [IK] IK05
Classe di protezione II
Voto di prova CE
Senza alogeni sì
Protezione superficiale alloggiamento unbehandelt
Ausführung der Oberfläche matt
Resistente ai raggi UV PC resistente ai raggi UV
Colore Bianco opaco
Codice colore (simile) RAL 9010
Caratteristiche elettronico
Tensione di alimentazione 230 V (+/- 10 %)
Tipo di tensione AC
Frequenza di rete [Hz] 50 - 60
Costruzione rilevatore costruzione max. [A] 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m] 10
Portata dirigendosi verso la lente (movimento radiale) [m] 4
Portata per persone sedute (presenza) [m] 4
Angolo di rilevamento [°] 180
Numero di sensori PIR 2
Numero di sensore di luminosità 1
Luminosità di intervento regolabile sì
Microfono sì
Caratteristiche di funzionamento
Modello Rilevatore di movimento
Physische Ausgänge
Anzahl physische Ausgänge 1
Numero delle zone di commutazione 1
Adatto per carico capacitivo sì
Luminosità di intervento [lx] 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs 1
Art des Kanals Licht/Schaltausgang
Potenza max. di commutazione 2300 W (cos ϕ=1)
Max. Schaltleistung LED [W] 800
Corrente di inserzione max. 800 A (max. 200 µs)
Sorveglianza del vano scale sì
Circuito zero crossing sì
Temporizzazione min. 15 s
Temporizzazione max. 16 min
Physische Eingänge
Anzahl physische Eingänge 1
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs 1
Art des Tastereinganges des selben Typs Tastereingang

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

Portata per le attività sedentarie (zona di presenza)
Portata dirigendosi verso la lente (movimento radiale)
Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

indoor_180_kombi_n_SS

Comando della luce in funzione di movimento e della luminosità

2) Funzionamento normale con filtro RC

indoor_180_kombi_nrc_SS

Per la commutazione con lampade fluorescenti, trasformatori, ecc. È eventualmente necessario l'uso di un circuito RC.

3) Funzionamento normale con tasto esterno

indoor_180_kombi_nt_SS

Con una breve pressione del pulsante si può accendere o spegnere l'illuminazione a seconda dei bisogni (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).

4) Funzionamento permanente con interruttore esterno

indoor_180_kombi_ds_SS

Permette l'accensione manuale dell'illuminazione. Attenzione: l'illuminazione deve pure essere spenta manualmente.

5) Funzionamento in parallelo

indoor_180_kombi_p_SS

Non è consigliato collegare più di 5 detettori di movimento in parallelo.

6) Funzione ad impulso sulla minuteria

indoor_180_kombi_im_SS

La funzione ad impulso deve essere attivata.

7) Funzione con commutatore rotativo «Manuale - 0 - Automatico»

indoor_180_kombi_hos_SS

Variante A: Interruzione del filo della lampada; Variante B: Interruzione della corrente del PIR

Tipo Description
Scheda tecnica Scheda tecnica Indoor 180 UP Kombi SF EDI/W
Manuale d'istruzioni Manuali d'istruzioni Indoor 180 Kombi (dalla primavera 2024) ( it )
Tipo: Indoor 180 UP Kombi SF EDI/W
Descrizione: Bewegungsmelder 10A, mit Feller SNAPFIX®, Design EDIZIOdue, weiss
No E: 535 940 043
No art.: 171808
EAN: 4007529672554

Caratteristiche di montaggio
Categoria di montaggio: Sottomuro (UP), Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 88, Altezza [mm]: 88, Profondità [mm]: 61, Profondità dell'incasso [mm]: 40, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Protezione superficiale alloggiamento: unbehandelt, Ausführung der Oberfläche: matt, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Bianco opaco, Codice colore (simile): RAL 9010
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1, Luminosità di intervento regolabile: sì, Microfono: sì
Caratteristiche di funzionamento
Modello: Rilevatore di movimento
Physische Ausgänge
Anzahl physische Ausgänge: 1, Numero delle zone di commutazione: 1, Adatto per carico capacitivo: sì, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: Licht/Schaltausgang, Potenza max. di commutazione: 2300 W (cos ϕ=1), Max. Schaltleistung LED [W]: 800, Corrente di inserzione max.: 800 A (max. 200 µs), Sorveglianza del vano scale: sì, Circuito zero crossing: sì, Temporizzazione min.: 15 s, Temporizzazione max.: 16 min
Physische Eingänge
Anzahl physische Eingänge: 1
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs: 1, Art des Tastereinganges des selben Typs: Tastereingang

Fornitore

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Prodotti inclusi

[141727] AS EDI/W

AS EDI/W

Set adattatori, design EDIZIOdue, bianco

No E: 535 999 105
[141733] AR EDI/W

AR EDI/W

Telaio EDIZIOdue, bianco

No E: 334 911 000
[142573] AC-180

AC-180

Clip di copertura per rilevatori 180°, transparente

No art.: 142573
[170570] Indoor 180 N Kombi SF

Indoor 180 N Kombi SF

Rilevatore di movimento 10A, con Feller SNAPFIX®

No E: 535 056 795
[170771] BP liv

BP liv

Placca di fissaggio

No E: 376 000 110
