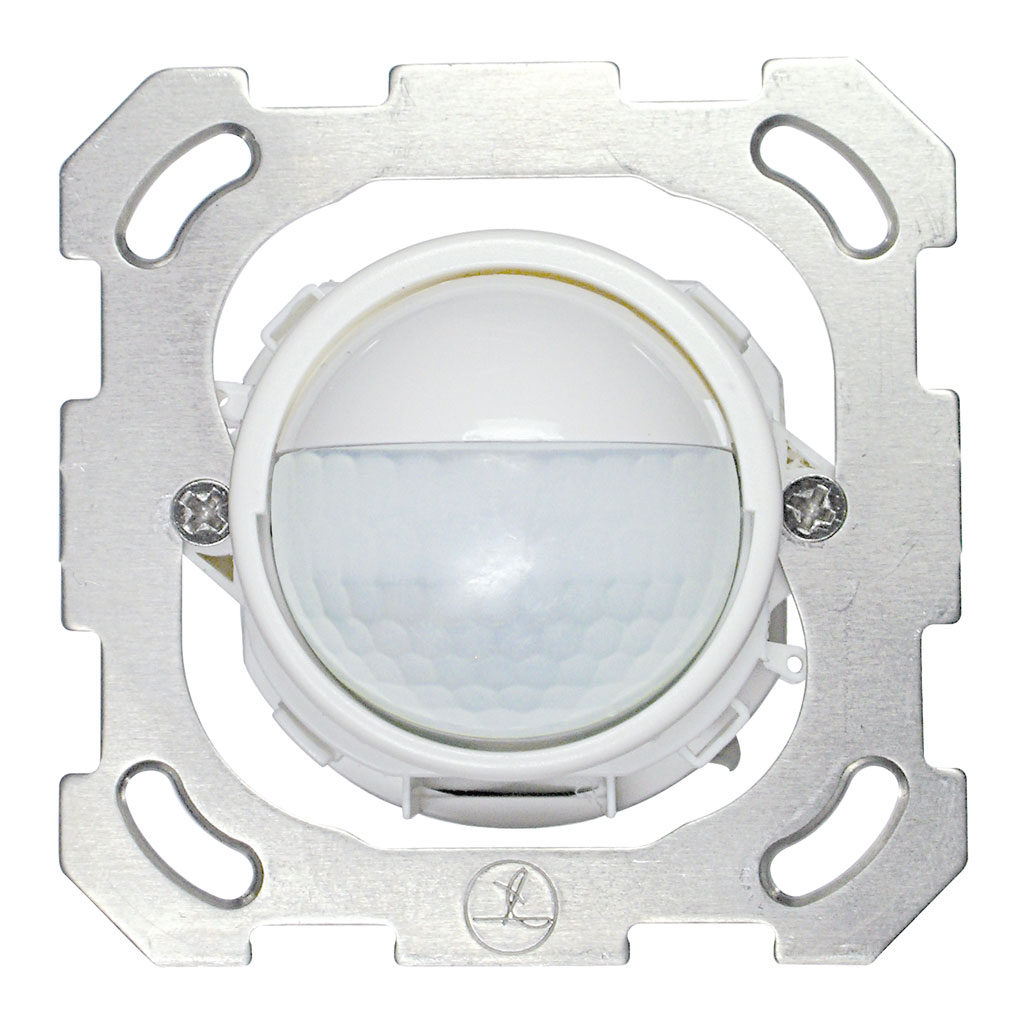

Indoor 180 CM Kombi 2L STA/W

Bewegungsmelder 10A, 2L Schema 0, Design Standard, weiss

E-Nr.: 535 940 214

214.10 CHF 214.1 CHF 214.10 CHF

Preis exkl. MwSt./vRB

214.10 CHF 214.1 CHF 214.10 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Garantie Akku [J]
Halogenfrei
UV-Beständig
Farbe
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Mikrofon
Ausführung
Anzahl Kanäle
Anzahl der Schaltzonen
Geeignet für C-Last
Ansprechhelligkeit [lx]
max. Schaltleistung
max. Einschaltstrom
min. Nachlaufzeit
max. Nachlaufzeit
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
141903	535 940 214	Indoor 180 CM Kombi 2L STA/W
141863	535 950 204	Indoor 180 C Kombi 2L STA/W

Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen
2-Leiter-Technik für den einfachen Ersatz von Lichtschaltern im Innenbereich, kein Neutralleiter erforderlich (Achtung: für die Ansteuerung von Minuterien den Indoor 180 Minuterie verwenden)
Integriertes Mikrofon für die Überwachung von verwinkelten Räumen
Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar
Für Montagehöhen zwischen 1.1 - 2.2 m
Einzigartig: Hochleistungs-Relais zum Schalten von Glüh-, Halogen-, Spar-, Leuchtstoff-Lampen und LED-Betriebsgeräten mit > 40 W

wm_cm_sta_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Bausatz
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	Steckklemme
Material und Bauform
Breite [mm]	77
Höhe [mm]	77
Tiefe [mm]	61
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	0 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Garantie Akku [J]	2
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Anzahl PIR Sensoren	2
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Mikrofon	ja
Funktionseigenschaften
Ausführung	Bewegungsmelder
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Geeignet für C-Last	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	2300 W (cos ϕ=1)
max. Einschaltstrom	800 A (max. 200 µs)
min. Nachlaufzeit	15 s
max. Nachlaufzeit	16 min

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Der Indoor Kombi 2L bedarf für einen einwandfreien Betrieb einer Mindestlast von ca. 40 W. Die Parallelschaltung von mehreren Bewegungsmeldern ist nicht empfohlen.

2) Normalbetrieb mit RC-Glied

Bei kleinen Lasten bzw. bei der Schaltung von PL-/FLLampen kann der Einsatz eines RC-Gliedes nötig sein. Das Gerät ist nicht für den Einsatz an Treppenlichtautomaten bzw. Relais/Schützen konzipiert.

Typ	Beschreibung
Datenblatt	Datenblatt Indoor 180 CM Kombi 2L STA/W
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Kombi 2L (Ab Frühling 2024) ( de )
Bedienungsanleitung	Indoor 180 Kombi 2L (ab Herbst 2019) ( de )
Bedienungsanleitung	Indoor 180 Kombi 2L BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung	Indoor 180 Kombi 2L ( de )

Typ: Indoor 180 CM Kombi 2L STA/W
Beschreibung: Bewegungsmelder 10A, 2L Schema 0, Design Standard, weiss
E-Nr.: 535 940 214
Art-Nr.: 141903
EAN: 4007529651429

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 77, Höhe [mm]: 77, Tiefe [mm]: 61, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: 0 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Garantie Akku [J]: 2, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (ohne Neutralleiter, integrierte Pufferbatterie), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja, Mikrofon: ja
Funktionseigenschaften
Ausführung: Bewegungsmelder, Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 2300 W (cos ϕ=1), max. Einschaltstrom: 800 A (max. 200 µs), min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 16 min

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

RC-1

Entstörkondensator Mini

E-Nr. 535 999 097

Indoor 180 N Kombi 2L

Bewegungsmelder 10A, 2L Schema 0

E-Nr. 535 910 207

BP EDI

Befestigungsplatte

E-Nr. 376 163 000

AS STA/W

Adapterset, Design Standard, weiss

E-Nr. 535 999 204

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr. 142573

Zubehör

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
