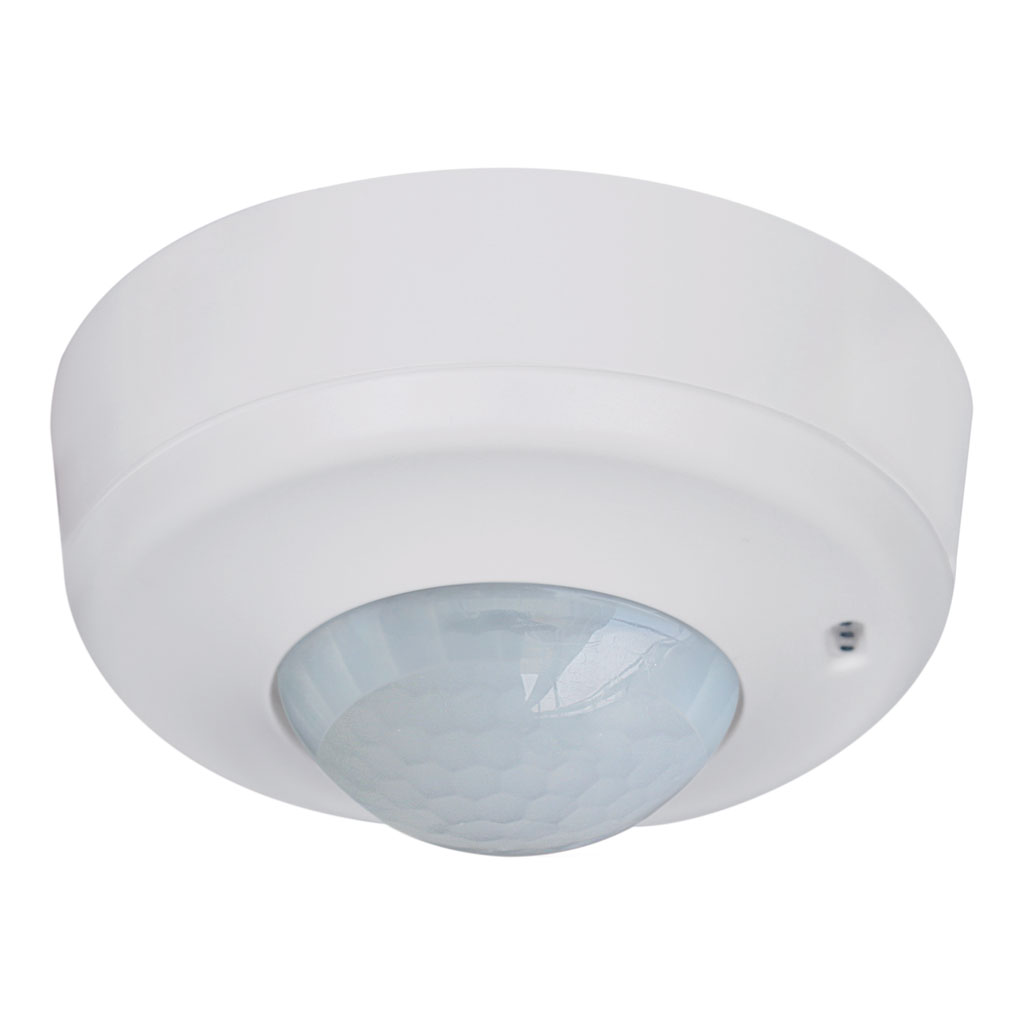

PD2 360 AP DALI-DSI

Präsenzmelder Dimm DALI-DSI, weiss

E-Nr.: 535 931 705

nicht mehr lieferbar

Nachfolgeprodukt

PD2 360 AP DALI
Präsenzmelder DALI, weiss

235.00 CHF 235.0 CHF 235.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Ausführung
Werksprogramm
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Konstantlichtregelung
Orientierungslicht
Ansprechhelligkeit [lx]
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Tastereingang
Slaveeingang
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Erfassungsfeld
Dimmbar
Garantie [J]

Diese Kombination existiert nicht.

In den Warenkorb

Für Decken-Aufputz-Montage mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Separate Eingänge für Taster und Slave-Geräte
Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
Für Montagehöhen zwischen 1.1 - 2.2 m
Minimaler Eigenverbrauch
1 Kanal (DALI/DSI) für automatisches Dimmen der Beleuchtung (Konstantlichtregelung)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD-DALI zur Nutzung der Fernbedienung IR-RC)
Abdeckclips im Lieferumfang
Für Aussenmontage geeignet mit Zubehör IPS-PD2

pd2_ap1_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Aufputz (AP)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	48
Durchmesser [mm]	98
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	20
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	10
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	6
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD DALI)
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Konstantlichtregelung	ja
Orientierungslicht	ja (Zeit einstellbar)
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
Steuerausgang	DALI/DSI, Schaltleistung max. 50 EVG
Halbautomatik	ja
min. Nachlaufzeit	1 min
max. Nachlaufzeit	30 min
Funktionseigenschaften [Eingang]
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenzabhängige Konstantlichtregelung

2) Normalbetrieb mit externem Taster

Die angeschlossene Beleuchtung kann zusätzlich über einen Taster am Kontakt S manuell gesteuert werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

3) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave Geräten. Hinweis: Bei DIMM-Geräten wird der Montageort zur Referenz des Beleuchtungsniveaus. Das DIMM-Gerät sollte so montiert werden, dass nur Kunstlicht erfasst wird, welches es selbst regelt. Eine Beeinflussung durch von anderen Geräten geregeltes oder geschaltetes Kunstlicht sollte vermieden werden.

4) Master-Slave-Betrieb mit externem Taster

Type	Beschreibung
Datenblatt	Datenblatt PD2 360 AP DALI-DSI
Bedienungsanleitung	Bedienungsanleitung PD2 360 DALI-DSI (ab ca. Frühling 2016) ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 360 DALI-DSI (bis ca. Frühling 2016) ( de )

Typ: PD2 360 AP DALI-DSI
Beschreibung: Präsenzmelder Dimm DALI-DSI, weiss
E-Nr.: 535 931 705
Art-Nr.: 142249
EAN: A4007529922802

Montageeigenschaften
Montagekategorie: Aufputz (AP), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 48, Durchmesser [mm]: 98, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD DALI), Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit einstellbar), Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Steuerausgang: DALI/DSI, Schaltleistung max. 50 EVG, Halbautomatik: ja, min. Nachlaufzeit: 1 min, max. Nachlaufzeit: 30 min
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja
