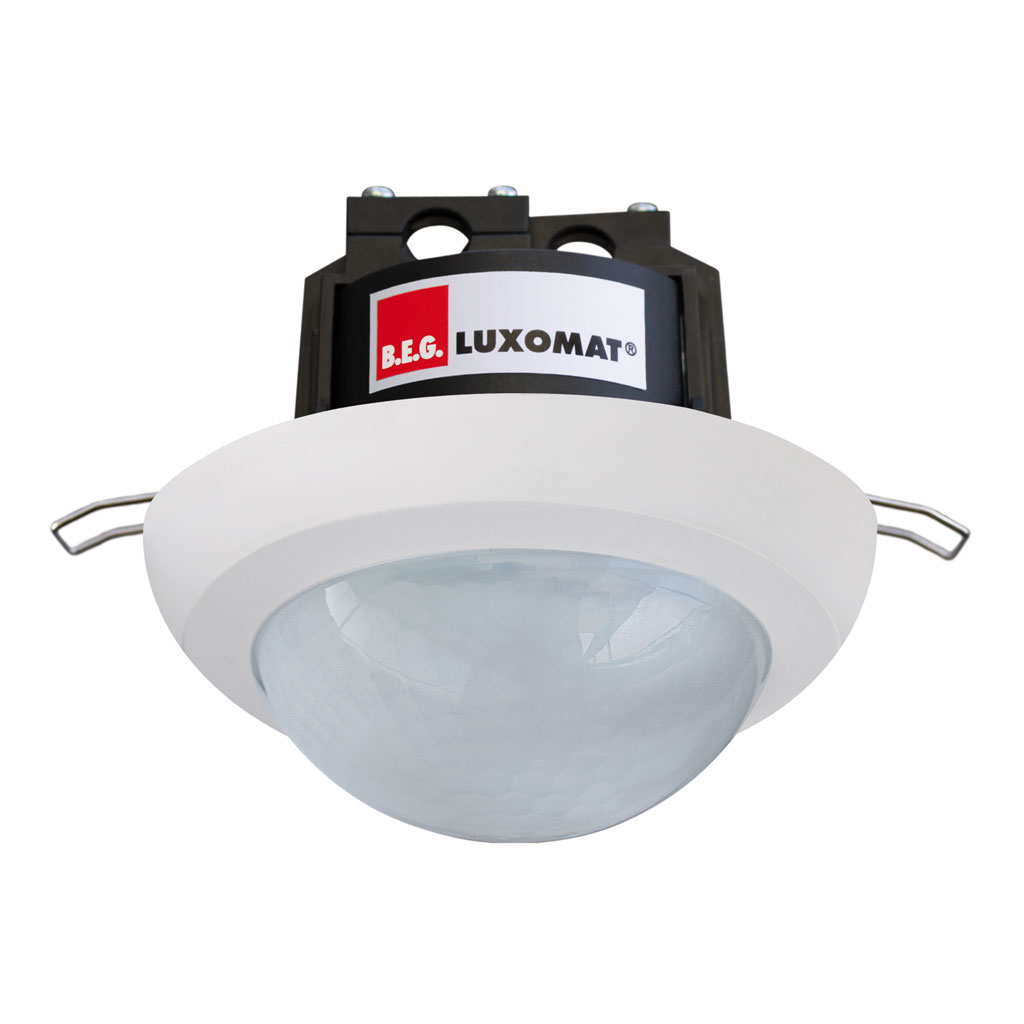

PD4N-M-DACO DALI-2 DE/W

Präsenzmelder DALI, weiss

E-Nr.: 535 969 148

290.00 CHF 290.0 CHF 290.00 CHF

Preis brutto exkl. MwSt./vRG

290.00 CHF 290.0 CHF 290.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Bohrloch [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Ansprechempfindlichkeit einstellbar
Ansprechhelligkeit einstellbar
Ausführung
Werksprogramm
Fernbedienbar (IR)
Fernbedienbar bidirektional
Anzahl Kanäle
Anzahl der Schaltzonen
Konstantlichtregelung
Orientierungslicht
Ansprechhelligkeit [lx]
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Slaveeingang
Tastereingang
Bussysteme
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Anwendungsbereich / Tätigkeitsbereich
Anwendungsbereich / Tätigkeitsbereich
Anwendungsbereich / Tätigkeitsbereich
Anwendungsbereich / Tätigkeitsbereich
Anwendungsbereich / Tätigkeitsbereich
Einsatzgebiet
Montagehöhe minimum [m]
Erfassungsfeld
Dimmbar
Garantie [J]

Diese Kombination existiert nicht.

In den Warenkorb

Für den Einbau in Hohldecken mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen, sehr grosse Reichweite
Zeitsparende Montage dank Federbefestigung
Werkseinstellung 10 min Nachlaufzeit und 500 Lux Helligkeitssollwert
Voller Funktionsumfang ist nur mit dem BLE-IR-Adapter und einem Smartphone oder Tablet (Android, iOS) aktivierbar
Selbstprüfung und Anzeige von Gerätefehlern in der B.E.G. One (Swisslux) App
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Einstellbarer Regelbereich
Definierbares Einschaltverhalten über einen fixen oder den letzten Prozentwert
Manuelles Schalten und Dimmen über konventionelle Taster möglich
Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
DALI Master Melder für die direkte Ansteuerung der Leuchten (Broadcast). Bussspeisung direkt vom Melder
Abdeckclips im Lieferumfang
Bidirektional fernbedienbar mit dem IR-Adapter und der B.E.G. One (Swisslux) App
Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches
Mischlichtmessung mittels innen- und aussenliegendem Lichtsensor

pd4n_daco_de_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Einbau (EB)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	92
Durchmesser [mm]	106
Bohrloch [mm]	73
Einbautiefe [mm]	47
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +50 °C
Schlagfestigkeit [IK]	IK04
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	24
Reichweite bei direktem Draufzugehen (radial) [m]	8
Reichweite für sitzende Personen (Präsenz) [m]	6
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	40
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	14
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	8
Anzahl PIR Sensoren	4
Ansprechempfindlichkeit einstellbar	ja
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD DALI)
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Konstantlichtregelung	ja
Orientierungslicht	ja (Zeit/Helligkeit einstellbar)
Ansprechhelligkeit [lx]	10 - 2500
Ausgang [1]
Steuerausgang	DALI-2 (DACO), 80mA (garantiert), 125mA (max.)
Halbautomatik	ja
min. Nachlaufzeit	1 min
max. Nachlaufzeit	150 min
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja

decke_24_8_6_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenzabhängige Konstantlichtregelung

2) Normalbetrieb mit externem Taster

Die angeschlossene Beleuchtung kann zusätzlich über einen Taster am Kontakt PB manuell gesteuert werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

3) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave Geräten. Hinweis: Bei DALI-Geräten wird der Montageort zur Referenz des Beleuchtungsniveaus. Das DALI-Gerät sollte so montiert werden, dass nur Kunstlicht erfasst wird, welches es selbst regelt. Eine Beeinflussung durch von anderen Geräten geregeltes oder geschaltetes Kunstlicht sollte vermieden werden.

4) Master-Slave-Betrieb mit externem Taster

Type	Beschreibung
Datenblatt	Datenblatt PD4N-M-DACO DALI-2 DE/W
Katalog und Broschüre	DALI-2 Broadcast Präsenzmelder für die komfortable Konstantlicht-Regelung ( de )
Funktions- und Applikationsbeschreibung	Applikationsbeschreibung DACO ( de )
Funktions- und Applikationsbeschreibung	Application description DACO ( en )
Funktions- und Applikationsbeschreibung	Einstellungen mit optionaler Fernbedienung IR-RC und der Funktionsfolie FO IR-PD DALI ( de )
Bedienungsanleitung Kurzform	Kurzform Bedienungsanleitung PD4N-M-DACO DALI-2 ( en / fr / de )

Typ: PD4N-M-DACO DALI-2 DE/W
Beschreibung: Präsenzmelder DALI, weiss
E-Nr.: 535 969 148
Art-Nr.: 169851
EAN: 4007529666201

Montageeigenschaften
Montagekategorie: Einbau (EB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 92, Durchmesser [mm]: 106, Bohrloch [mm]: 73, Einbautiefe [mm]: 47, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +50 °C, Schlagfestigkeit [IK]: IK04, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 24, Reichweite bei direktem Draufzugehen (radial) [m]: 8, Reichweite für sitzende Personen (Präsenz) [m]: 6, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 40, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 14, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 8, Anzahl PIR Sensoren: 4, Ansprechempfindlichkeit einstellbar: ja, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD DALI), Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter), Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Ansprechhelligkeit [lx]: 10 - 2500
Ausgang [1]
Steuerausgang: DALI-2 (DACO), 80mA (garantiert), 125mA (max.), Halbautomatik: ja, min. Nachlaufzeit: 1 min, max. Nachlaufzeit: 150 min
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
