  1. B.E.G.
  2. PD2 MAX DE Slave

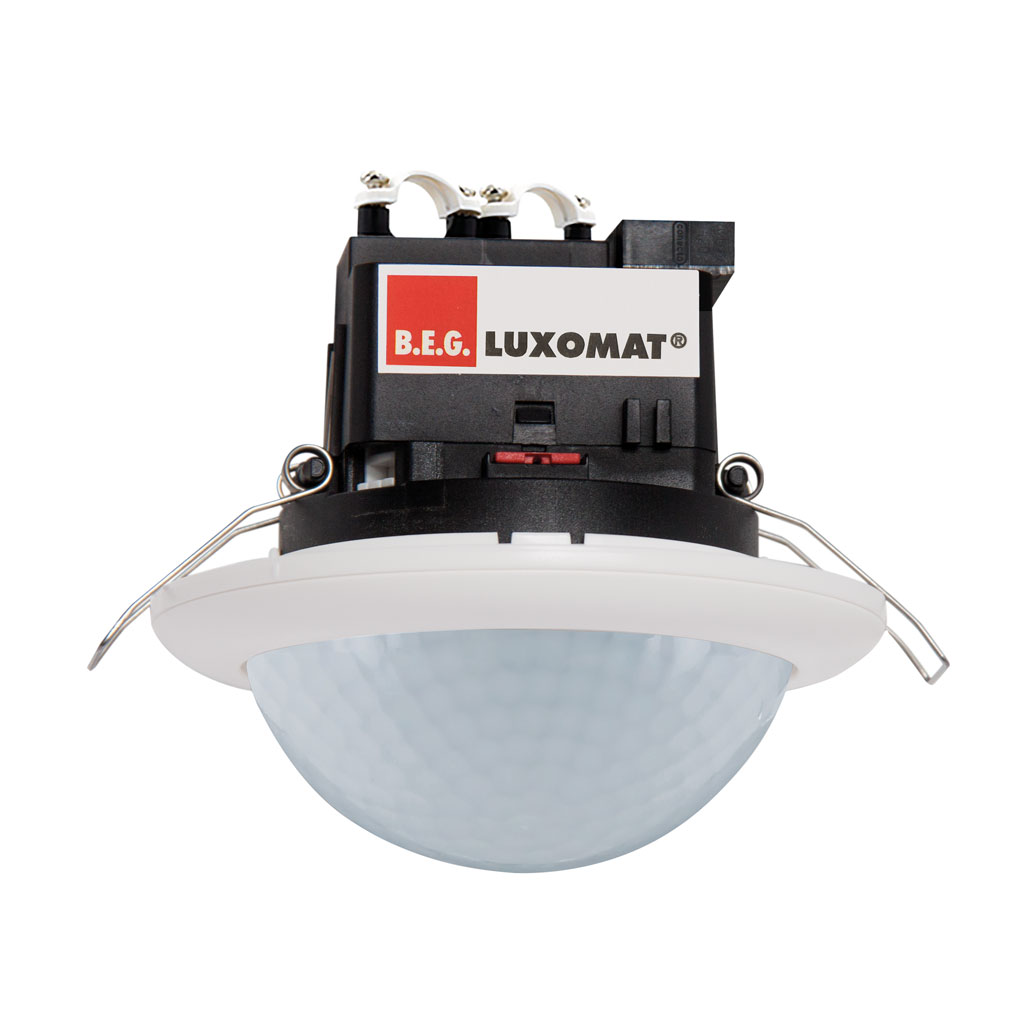

B.E.G. LUXOMAT

PD2 MAX DE Slave

https://www.swisslux.ch/web/image/product.template/10233/image_1920?unique=09bcc5c

Präsenzmelder Slave, weiss

E-Nr.: 535 939 378

187.00 CHF 187.0 CHF 187.00 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

187.00 CHF 187.0 CHF 187.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Deckenmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Höhe [mm]
  • Durchmesser [mm]
  • Bohrloch [mm]
  • Einbautiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Schutzart [IP]
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
  • Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
  • Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
  • Ausführung
  • Anzahl Kanäle
  • max. Schaltleistung
  • Steuerausgang
  • Impulsfunktion
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Sortimentstatus
  • Einsatzgebiet
  • Montagehöhe minimum [m]
  • Montagehöhe maximum [m]
  • Erfassungsfeld
  • Garantie [J]
  • Schaltausgang

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

  • Für den Einbau in Hohldecken mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen, sehr grosse Reichweite

  • Impulsfunktion serienmässig, einstellbare Pausenzeit

  • Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar

  • Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes

  • Abdeckclips im Lieferumfang

pd2_max_de_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Einbau (EB)
Geeignet für Deckenmontage ja
Montagehöhe empfohlen [m] 2.5
Montagehöhe maximum [m] 10
Anschlussart Steckklemme
Material und Bauform
Höhe [mm] 104
Durchmesser [mm] 98
Bohrloch [mm] 73
Einbautiefe [mm] 68
Werkstoff Kunststoff
Werkstoffgüte Polycarbonat
Schutzart [IP] 20
Betriebstemperatur [°C] -25 °C - +55 °C
Schlagfestigkeit [IK] IK04
Schutzklasse II
Prüfzeichen CE
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe Weiss
Farbcode (ähnlich) RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung 230 V (+/- 10 %)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 24
Reichweite bei direktem Draufzugehen (radial) [m] 8
Reichweite für sitzende Personen (Präsenz) [m] 6
Erfassungswinkel [°] 360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m] 40
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m] 14
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m] 8
Funktionseigenschaften
Ausführung Präsenzmelder
Anzahl Kanäle 1
Ausgang [1]
max. Schaltleistung 2 W (cos ϕ=1)
Steuerausgang Triac Remote
Impulsfunktion ja (einstellbare Pausenzeit)

decke_24_8_6_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

pd_slave_ms_SS

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type Beschreibung
Datenblatt Datenblatt PD2 MAX DE Slave
Bedienungsanleitung Kurzform Kurzform Bedienungsanleitung PD2 MAX DE Slave ( en / fr / de / it )
Typ: PD2 MAX DE Slave
Beschreibung: Präsenzmelder Slave, weiss
E-Nr.: 535 939 378
Art-Nr.: 169858
EAN: 4007529668977

Montageeigenschaften
Montagekategorie: Einbau (EB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 104, Durchmesser [mm]: 98, Bohrloch [mm]: 73, Einbautiefe [mm]: 68, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK04, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 24, Reichweite bei direktem Draufzugehen (radial) [m]: 8, Reichweite für sitzende Personen (Präsenz) [m]: 6, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 40, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 14, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 8
Funktionseigenschaften
Ausführung: Präsenzmelder, Anzahl Kanäle: 1
Ausgang [1]
max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote, Impulsfunktion: ja (einstellbare Pausenzeit)

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[142220] AC-PD S 24M

AC-PD S 24M

Abdeckclips Decken-PIR 360°-24m, transparent

Art-Nr.: 142220

Zubehör

[141408] BSK-PD/W

BSK-PD/W

Ballschutzkorb Decken-Melder 360°, weiss

E-Nr.: 535 998 275
[141522] Color RAL NCS

Color RAL NCS

Spezialfarbe matt oder glanz

Art-Nr.: 141522

Zubehör von

[169851] PD4N-M-DACO DALI-2 DE/W

PD4N-M-DACO DALI-2 DE/W

Präsenzmelder DALI, weiss

E-Nr.: 535 969 148
[171262] PD4N-M-DACO-1C DALI-2 DE/W

PD4N-M-DACO-1C DALI-2 DE/W

Präsenzmelder 1x DALI, 1x HLK, weiss

E-Nr.: 535 969 248
