B.E.G. LUXOMAT

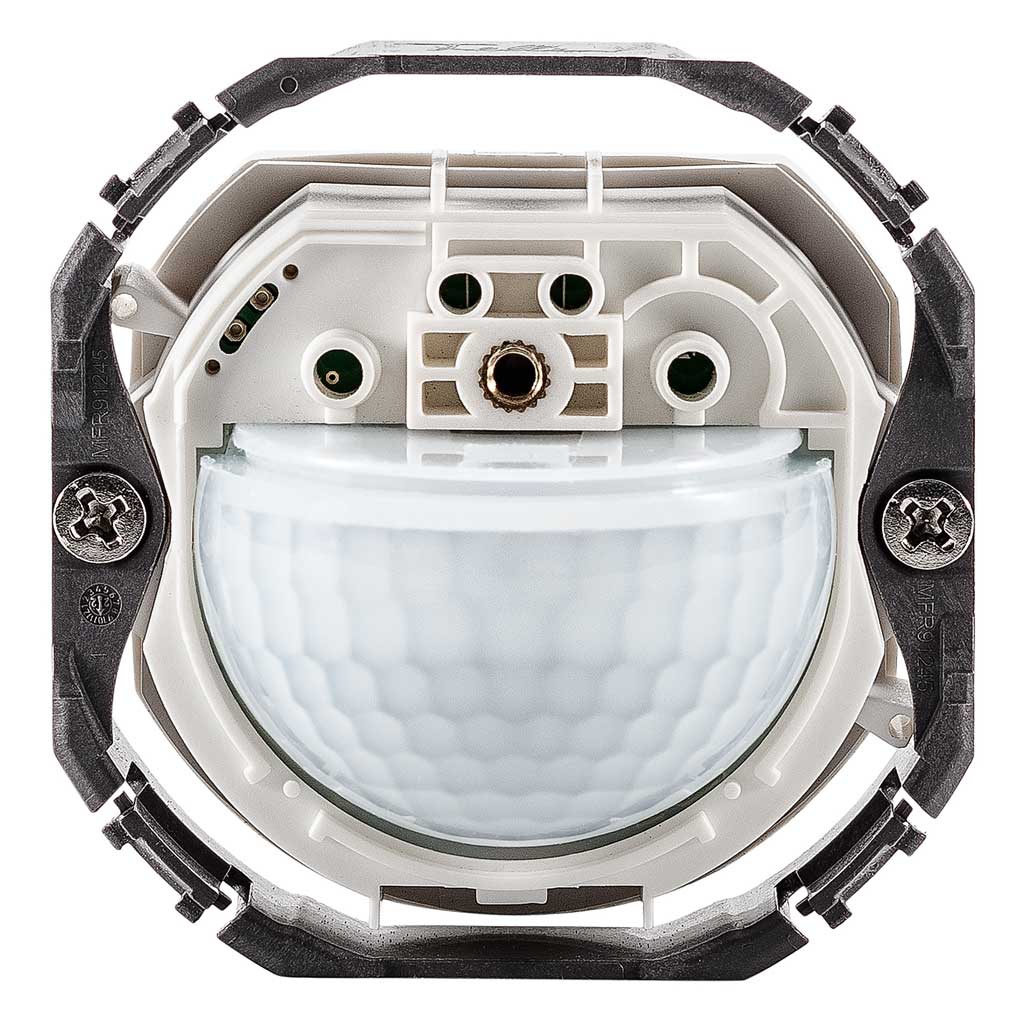

Indoor 180 N Minuterie SF

Indoor 180 N Minuterie SF

https://www.swisslux.ch/web/image/product.template/10630/image_1920?unique=a0e003f

Bewegungsmelder, 2 Leiter, mit Feller SNAPFIX®

E-Nr.: 535 076 795

160.00 CHF 160.0 CHF 160.00 CHF

Not Available For Sale

Preis exkl. MwSt./vRB

160.00 CHF 160.0 CHF 160.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe minimum [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Schutzart [IP]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Halogenfrei
  • UV-Beständig
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Ausführung
  • Ansprechhelligkeit [lx]
  • Treppenhausüberwachung
  • Impulsfunktion
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Steuerungstyp
  • Temperatursensor
  • Sortimentstatus
  • Alarmfunktion
  • Schaltausgang

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Teilen

Art-Nr. E-Nr. Beschreibung
170608 535 076 795 Indoor 180 N Minuterie SF
141936 535 921 066 Indoor 180 NM Minuterie SID
141934 535 921 063 Indoor 180 NM Minuterie KAL
141933 535 921 065 Indoor 180 NM Minuterie EDI
162691 535 946 701 Indoor 180 NCO Minuterie FE/W
162692 535 946 751 Indoor 180 NCO Minuterie FE/S
162693 535 946 741 Indoor 180 NCO Minuterie FE/HG
141898 535 941 014 Indoor 180 CM Minuterie STA/W
151427 535 941 006 Indoor 180 CM Minuterie STA/S
151395 Indoor 180 CM Minuterie SID/WG
141897 535 941 016 Indoor 180 CM Minuterie SID/W
151403 Indoor 180 CM Minuterie SID/AN
151411 Indoor 180 CM Minuterie SID/AL
141895 535 941 013 Indoor 180 CM Minuterie KAL/W
151370 Indoor 180 CM Minuterie KAL/S
151386 Indoor 180 CM Minuterie KAL/HG
151378 Indoor 180 CM Minuterie KAL/DG
151362 Indoor 180 CM Minuterie KAL/BE
151354 Indoor 180 CM Minuterie KAL/B
141894 535 941 015 Indoor 180 CM Minuterie EDI/W
151314 535 941 004 Indoor 180 CM Minuterie EDI/S
151330 535 941 003 Indoor 180 CM Minuterie EDI/HG
151322 Indoor 180 CM Minuterie EDI/DG
151346 Indoor 180 CM Minuterie EDI/BE
151338 Indoor 180 CM Minuterie EDI/B
142961 535 951 017 Indoor 180 C Minuterie STAD/W
142971 535 951 057 Indoor 180 C Minuterie STAD/S
141858 535 951 004 Indoor 180 C Minuterie STA/W
142140 535 951 054 Indoor 180 C Minuterie STA/S
142212 535 951 016 Indoor 180 C Minuterie SID/WG
141857 535 951 006 Indoor 180 C Minuterie SID/W
142204 535 951 026 Indoor 180 C Minuterie SID/AN
142196 535 951 076 Indoor 180 C Minuterie SID/AL
170609 535 076 005 Indoor 180 C Minuterie SF liv/W
170611 535 076 095 Indoor 180 C Minuterie SF liv/UM
170612 535 076 055 Indoor 180 C Minuterie SF liv/S
170613 535 076 035 Indoor 180 C Minuterie SF liv/HG
170614 535 076 045 Indoor 180 C Minuterie SF liv/DG
170610 535 076 015 Indoor 180 C Minuterie SF liv/CR
141855 535 951 003 Indoor 180 C Minuterie KAL/W
142164 535 951 053 Indoor 180 C Minuterie KAL/S
142172 535 951 033 Indoor 180 C Minuterie KAL/HG
142180 535 951 043 Indoor 180 C Minuterie KAL/DG
142148 535 951 083 Indoor 180 C Minuterie KAL/BE
142156 535 951 093 Indoor 180 C Minuterie KAL/B
141854 535 951 005 Indoor 180 C Minuterie EDI/W
142116 535 951 055 Indoor 180 C Minuterie EDI/S
142124 535 951 035 Indoor 180 C Minuterie EDI/HG
142132 535 951 045 Indoor 180 C Minuterie EDI/DG
142100 535 951 085 Indoor 180 C Minuterie EDI/BE
142108 535 951 095 Indoor 180 C Minuterie EDI/B

  • 2-Leiter-Technik für den einfachen Anschluss an empfohlene Treppenhausautomaten (Automat muss separat bestellt werden, z.B. B.E.G. Luxomat SCT1)

  • Minimaler Installationsaufwand, das Nachziehen des Neutral-Leiters wird überflüssig

  • Helligkeit stufenlos einstellbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Abdeckclip für die Abdeckung des vertikalen Erfassungsbereiches zum Ausblenden von Störquellen unterhalb des Gerätes, z.B. Kleintiere etc.

  • Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben

wm_sf_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe minimum [m] 1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 58
Höhe [mm] 58
Tiefe [mm] 61
Schutzart [IP] 20
Schlagfestigkeit [IK] IK05
Schutzklasse II
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung über Minuterie 230 V (2-Leiter)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl Helligkeitssensoren 1
Funktionseigenschaften
Ausführung Bewegungsmelder
Ausgänge [Allgemein]
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
Treppenhausüberwachung ja
Impulsfunktion ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) 4-Leiter-Schaltung

indoor_180_minuterie_4l_SS

Hinweis: max. 10 Indoor 180 Minuterie

2) 3-Leiter-Schaltung

indoor_180_minuterie_3l_SS

Hinweis: max. 10 Indoor 180 Minuterie

Typ Beschreibung
Datenblatt Datenblatt Indoor 180 N Minuterie SF
Bedienungsanleitung Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2024) ( de )
Typ: Indoor 180 N Minuterie SF
Beschreibung: Bewegungsmelder, 2 Leiter, mit Feller SNAPFIX®
E-Nr.: 535 076 795
Art-Nr.: 170608
EAN: 4007529669363

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe minimum [m]: 1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 58, Höhe [mm]: 58, Tiefe [mm]: 61, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung: über Minuterie 230 V (2-Leiter), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Bewegungsmelder
Ausgänge [Allgemein]
Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Treppenhausüberwachung: ja, Impulsfunktion: ja
