B.E.G. LUXOMAT

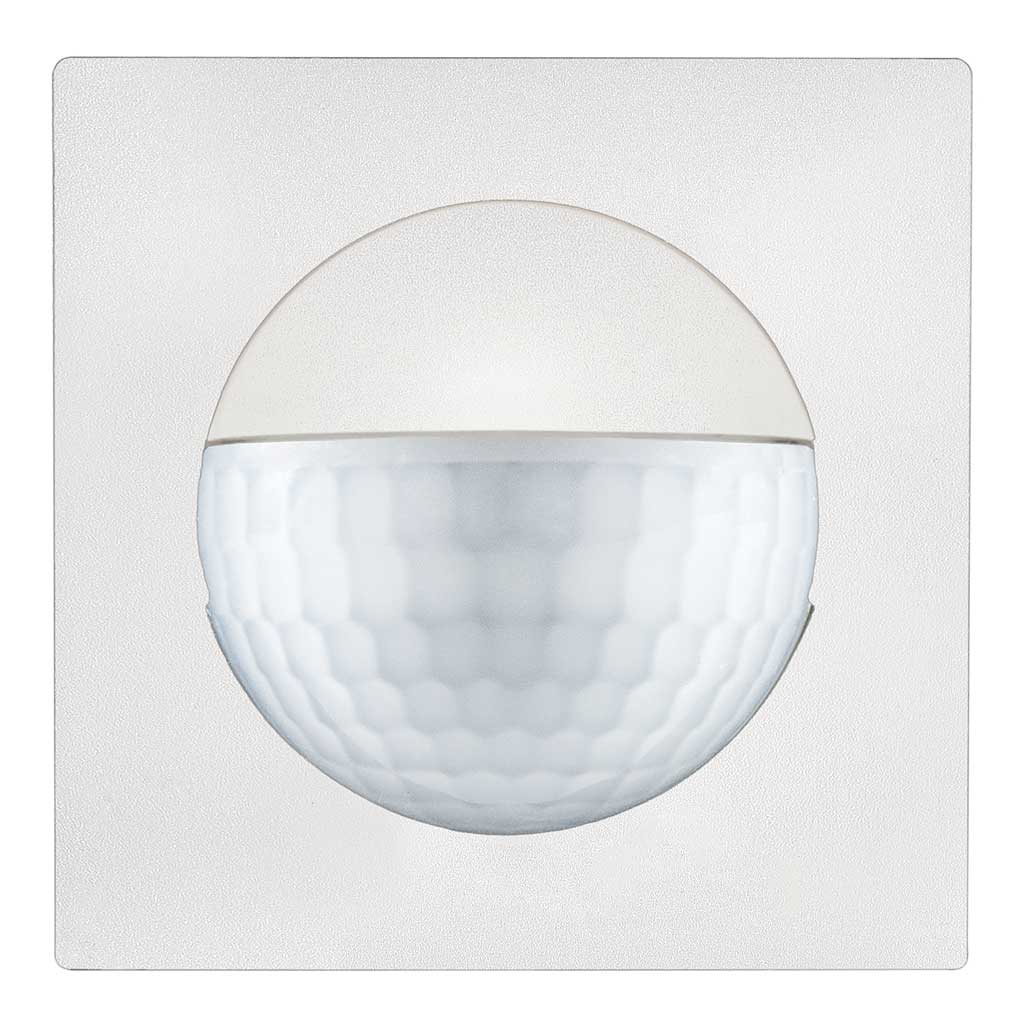

PD2 S 180 C Slave SF liv/W

https://www.swisslux.ch/web/image/product.template/10688/image_1920?unique=c15cec8

Präsenzmelder Slave, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss

E-Nr.: 535 106 005

158.45 CHF 158.45000000000002 CHF 158.45 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

158.45 CHF 158.45000000000002 CHF 158.45 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Schutzart [IP]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Ausführung
  • max. Schaltleistung
  • Steuerausgang
  • Impulsfunktion
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Sortimentstatus
  • Montagehöhe minimum [m]
  • Alarmfunktion
  • Schaltausgang

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
170666 535 106 005 PD2 S 180 C Slave SF liv/W

  • Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Impulsfunktion serienmässig, einstellbare Pausenzeit

  • Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar

  • Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Abdeckclips im Lieferumfang

  • Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben

wm_c_liv_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 60
Höhe [mm] 60
Tiefe [mm] 61
Schutzart [IP] 20
Schlagfestigkeit [IK] IK05
Schutzklasse II
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe Weiss
Farbcode (ähnlich) NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung 230 V (+/- 10 %)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl Helligkeitssensoren 1
Funktionseigenschaften
Ausführung Präsenzmelder
Ausgang [1]
max. Schaltleistung 2 W (cos ϕ=1)
Steuerausgang Triac Remote
Impulsfunktion ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

pd_slave_ms_SS

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 C Slave SF liv/W
Katalog und Broschüre Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Slave (Ab Frühling 2024) ( de )
Typ: PD2 S 180 C Slave SF liv/W
Beschreibung: Präsenzmelder Slave, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss
E-Nr.: 535 106 005
Art-Nr.: 170666
EAN: 4007529669943

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 60, Höhe [mm]: 60, Tiefe [mm]: 61, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder
Ausgang [1]
max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote, Impulsfunktion: ja

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[170665] PD2 S 180 N Slave SF

PD2 S 180 N Slave SF

Präsenzmelder Slave, mit Feller SNAPFIX®

E-Nr.: 535 106 795
[170784] AS liv/W

AS liv/W

Adapterset, Design EDIZIO.liv, weiss

E-Nr.: 377 000 005
[171138] AC-180 S

AC-180 S

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 171138
