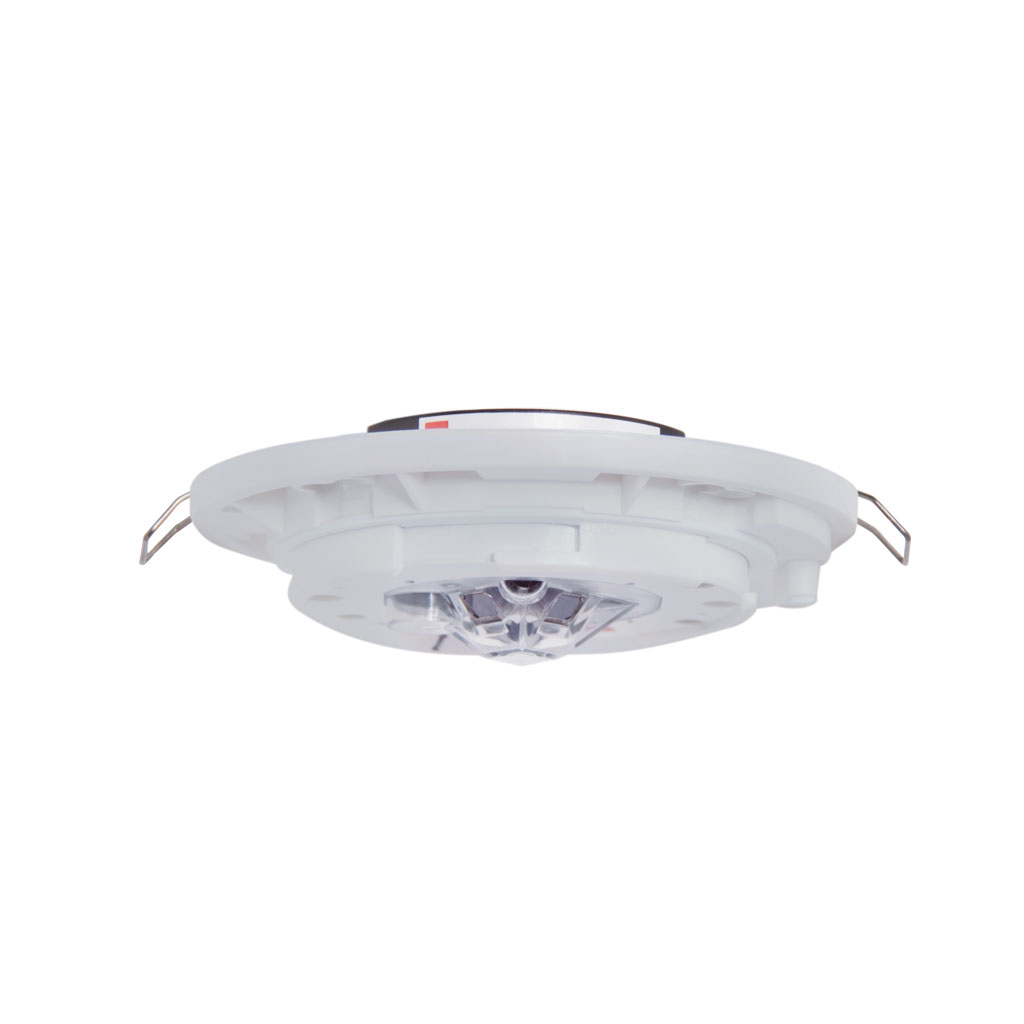

PD4N-KNXs-BA-NME

Präsenzmelder KNX

E-Nr.: 535 937 368

210.00 CHF 210.0 CHF 210.00 CHF

Preis brutto exkl. MwSt./vRG

210.00 CHF 210.0 CHF 210.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Bohrloch [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Spannungsversorgung
Spannungsart
Stromaufnahme [mA]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Ansprechempfindlichkeit einstellbar
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Anzahl Kanäle
Steuerung
Steuerung
Konstantlichtregelung
Ansprechhelligkeit [lx]
max. Schaltleistung
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Einschaltverzögerung
Slaveeingang
Tastereingang
Bussysteme
Erfassungswinkel [°]
Erfassungsgrösse
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktgruppe
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Montagehöhe minimum [m]
Busankopplung
Erfassungsfeld
Dimmbar
Luxwert
Garantie [J]

Diese Kombination existiert nicht.

In den Warenkorb

Montagekategorie

Erfassungsgrösse

Art-Nr.	E-Nr.	Beschreibung
171457	535 937 368	PD4N-KNXs-BA-NME
171461	535 937 418	PD4N-KNXs-BA-NMU

Für den Einbau in Hohldecken mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen, sehr grosse Reichweite
Zeitsparende Montage dank Federbefestigung
Abdeckclips im Lieferumfang
Farbneutrale Ausführung, es muss zusätzlich ein Abdeckring (Colorset) in der gewünschen Farbe bestellt werden
KNX-Präsenzmelder mit integriertem KNX-BUS-Ankoppler
KNX Secure fähig
Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb
Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches
Umfangreiche Optimierungsmöglichkeiten für die Lichtmessung
Ausgabe des gemessenen Lichtwertes auf den Bus
Mischlichtmessung mittels innen- und aussenliegendem Lichtsensor
Manuelle Beeinflussung über externe KNX-Taster möglich
Überwachen der Funktion (Lebenszeichen, zyklisches Senden)
Softstart
Status-LEDs aktivierbar/deaktivierbar
Frei definierbares Verhalten bei Busspannungswiederkehr
Variable Sicherheitspause nach einem Abschalten der Leuchten
Parametrierung ab ETS 5 zur Integration in KNX-Systeme
Individuelle Empfindlichkeitsanpassung der Bewegungssensoren
Deaktivierung einzelner PIR-Sensoren
Richtungserkennung
1x Licht (regel- oder schaltbar), 1x Slave-Ausgang

Montageeigenschaften
Montagekategorie	Bausatz
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	5
Anschlussart	KNX Busklemme
Material und Bauform
Bohrloch [mm]	73
Einbautiefe [mm]	21
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK04
Schutzklasse	III
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung	KNX, 24 V
Spannungsart	DC
Stromaufnahme [mA]	12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	24
Reichweite bei direktem Draufzugehen (radial) [m]	8
Reichweite für sitzende Personen (Präsenz) [m]	6
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	40
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	14
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	8
Anzahl PIR Sensoren	4
Ansprechempfindlichkeit einstellbar	ja
Anzahl Helligkeitssensoren	2
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Anzahl Kanäle	1
Steuerung	KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	Abhängig vom Aktor
Steuerausgang	Softwarekontakt
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Impulsfunktion	ja (einstellbare Pausenzeit)
Einschaltverzögerung	0 s - 30 h
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja (pro Kanal)

decke_24_8_6_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Type	Beschreibung
Datenblatt	Datenblatt PD4N-KNXs-BA-NME
Bedienungsanleitung Kurzform	Kurzform Bedienungsanleitung PD4N-KNXs-BA-DE ( en / fr / de / it )
KNX-Produktdatenbank	Produktdatenbank KNXs-BA V7.1 (Generation 7) ( en / fr / de / it )
Funktions- und Applikationsbeschreibung	Application description KNXs Generation 7 ( en )
Funktions- und Applikationsbeschreibung	Applikationsbeschreibung KNXs Generation 7 ( de )

Typ: PD4N-KNXs-BA-NME
Beschreibung: Präsenzmelder KNX
E-Nr.: 535 937 368
Art-Nr.: 171457
EAN: 4007529671588

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 5, Anschlussart: KNX Busklemme
Material und Bauform
Bohrloch [mm]: 73, Einbautiefe [mm]: 21, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK04, Schutzklasse: III, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung: KNX, 24 V, Spannungsart: DC, Stromaufnahme [mA]: 12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 24, Reichweite bei direktem Draufzugehen (radial) [m]: 8, Reichweite für sitzende Personen (Präsenz) [m]: 6, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 40, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 14, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 8, Anzahl PIR Sensoren: 4, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 2, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Anzahl Kanäle: 1, Steuerung: KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Impulsfunktion: ja (einstellbare Pausenzeit), Einschaltverzögerung: 0 s - 30 h
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja (pro Kanal)
